Ampace INR18650-JP30

Rozładowanie stałym prądem.
Rezystancja wewnętrzna.
Rozładowanie ciągłe ze stałą mocą.
Rozładowanie impulsowe stałą mocą.
Rozładowanie impulsowe przez stałą oporność.

Ogniwa kupione jako nowe. Waga i rozmiary zgadzają się ze specyfikacją.
Sposób testowania ogniwa jest opisany tutaj.
Link do dokumentacji Ampace INR18650-JP30.pdf.

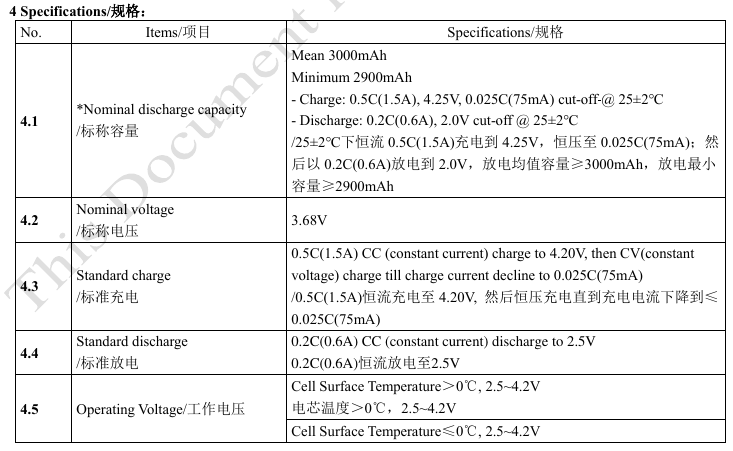

Dane z dokumentacji producenta: 

Pojemność ogniwa jest określona przez rozładowanie ogniwa prądem 0,6A, do napięcia 2,0V, w temperaturze otoczenia 25°C.
Ogniwo może być użyte do zasilania urządzeń o dużym poborze prądu.
Jest bardzo dobre do e-p.

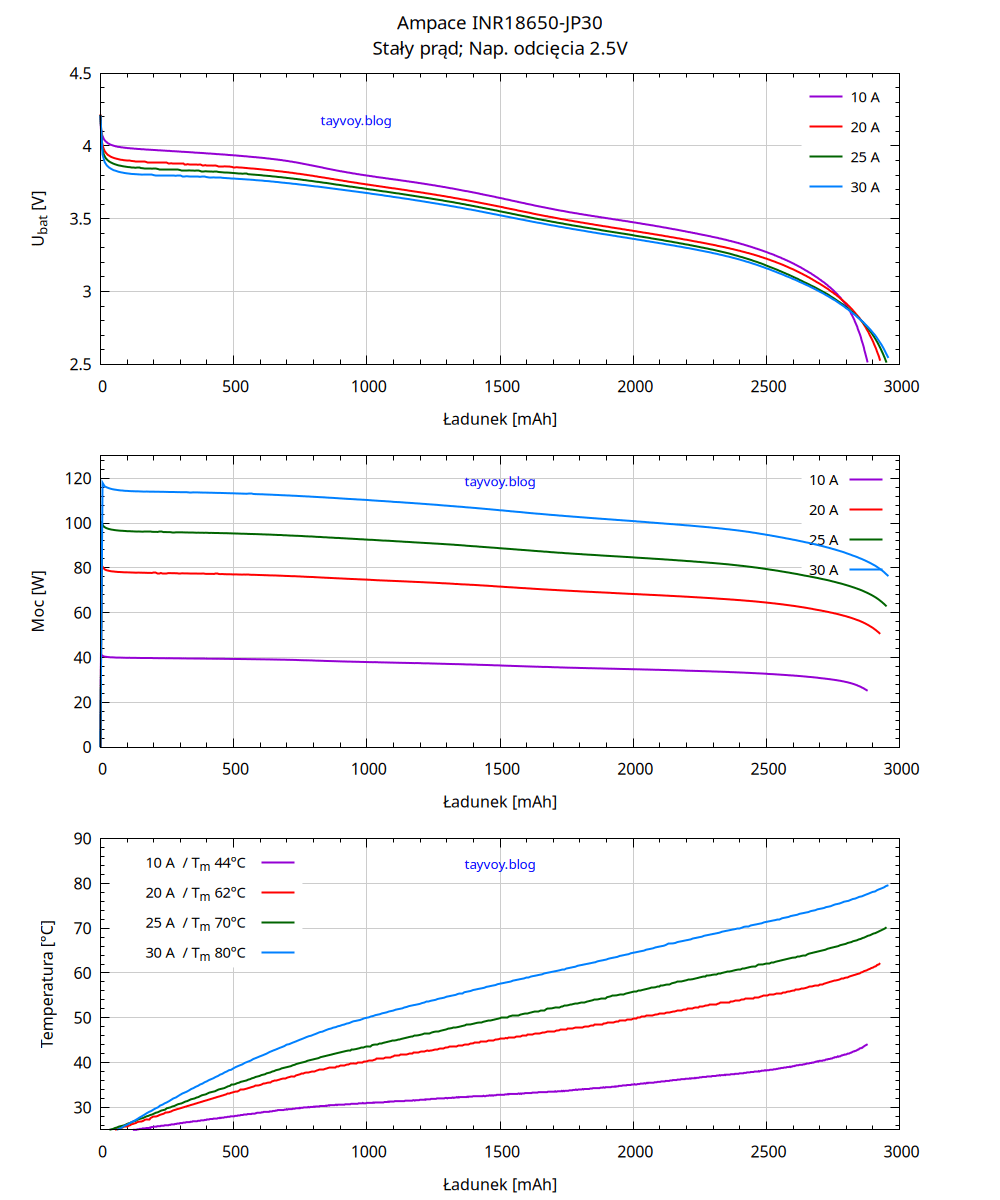

Rozładowanie stałym prądem

Rezystancja wewnętrzna dla prądu stałego - ~6mΩ.
Impedancja wewnętrzna dla prądu zmiennego (AC) 1kHz - ~3mΩ.
Pojemność (odebrany ładunek) przy prądzie 10A - 2880mAh.
Największy ciągły prąd przy którym temperatura ogniwa nie przekracza 75°C - ~27A.

Rezystancja wewnętrzna

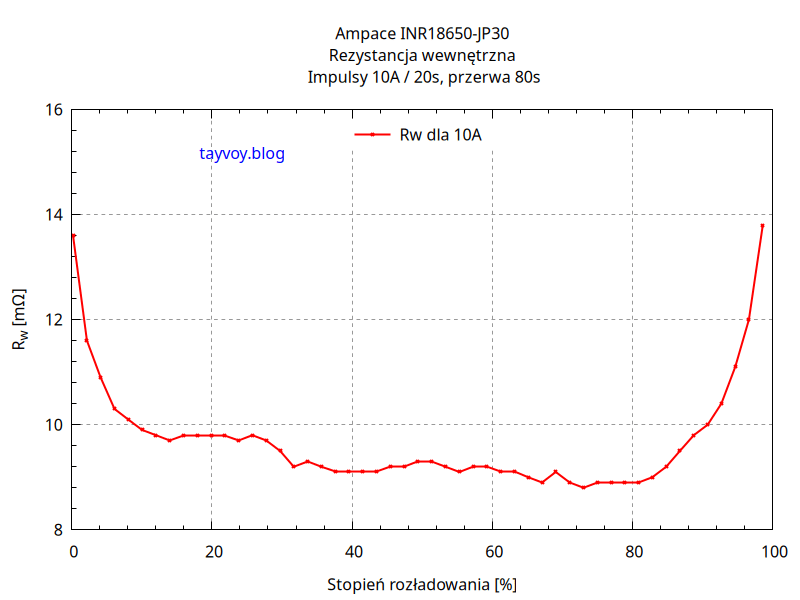

Poniżej wykresy rezystancji wewnętrznej w zależności od stopnia rozładowania ogniwa oraz od napięcia na jego biegunach, mierzona przez rozładowanie impulsami prądu o wartości 10A i czasie trwania 20s.
Przerwa między impulsami – 80s

Poniżej wartości rezystancji wewnętrznej, gdzie:
R_wp – rezystancja wewnętrzna na początku rozładowania
R_wsr – średnia pomiarów z całego zakresu
R_wmin – średnia pomiarów z zakresu między 40% i 60% rozładowania
R_wk – rezystancja wewnętrzna rozładowanego ogniwa

Rwp [mΩ]	Rwsr [mΩ]	Rwmin [mΩ]	Rwk [mΩ]
13.8	7.0	5.8	19.9

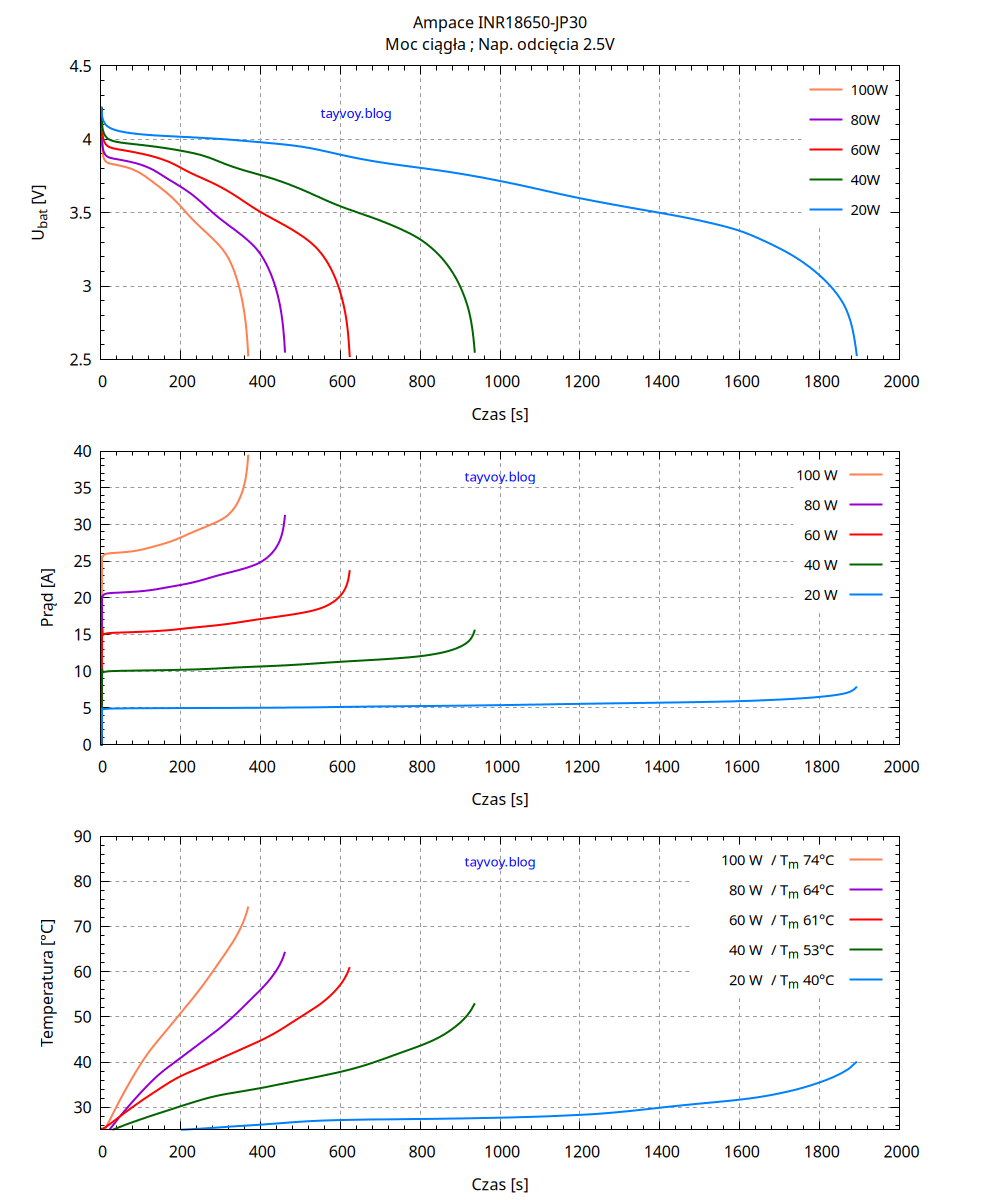

Rozładowanie ciągłe ze stałą mocą

Ogniwo można rozładowywać w sposób ciągły, w obudowie zamkniętej, mocą do 100W.

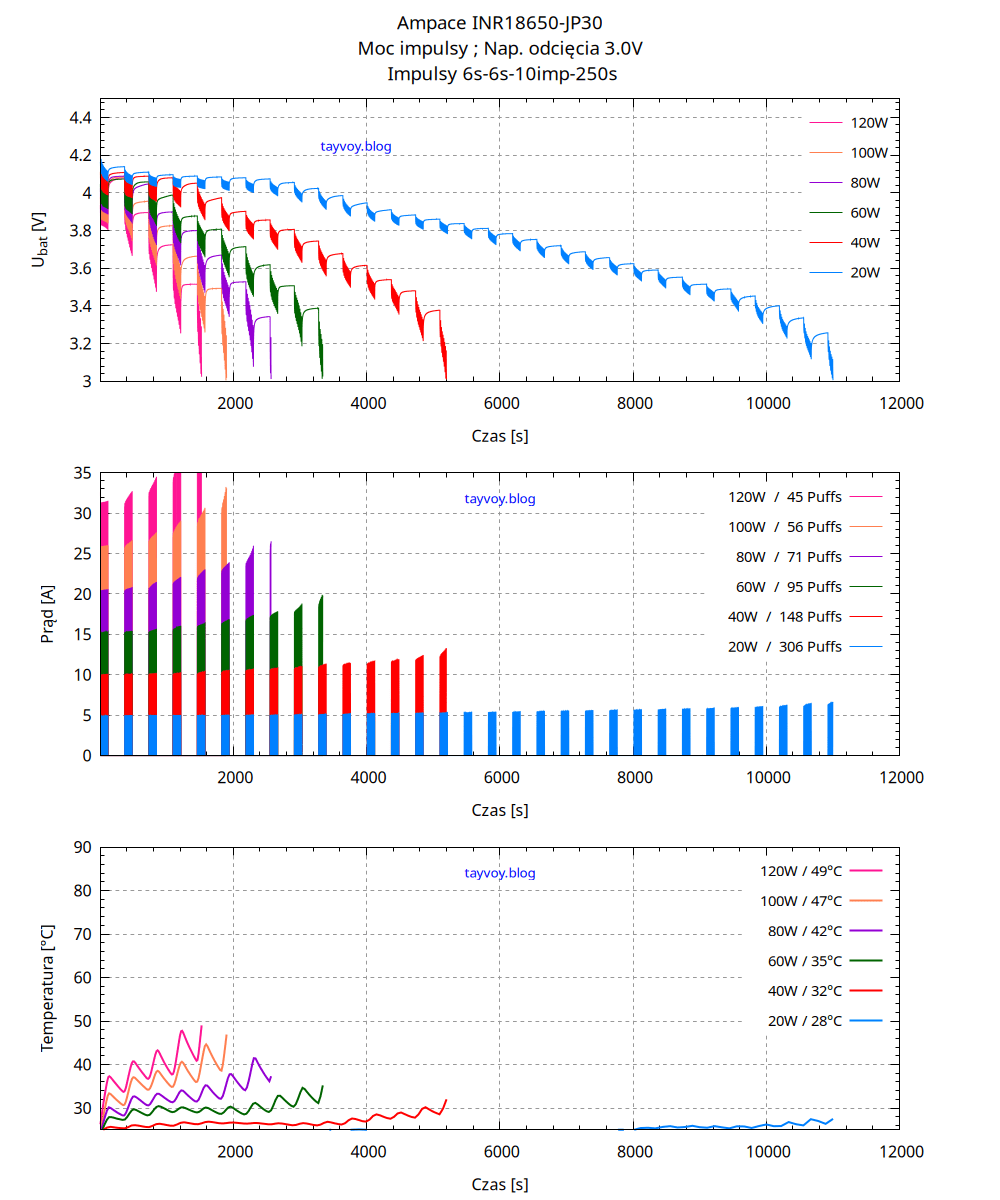

Rozładowanie impulsowe stałą mocą

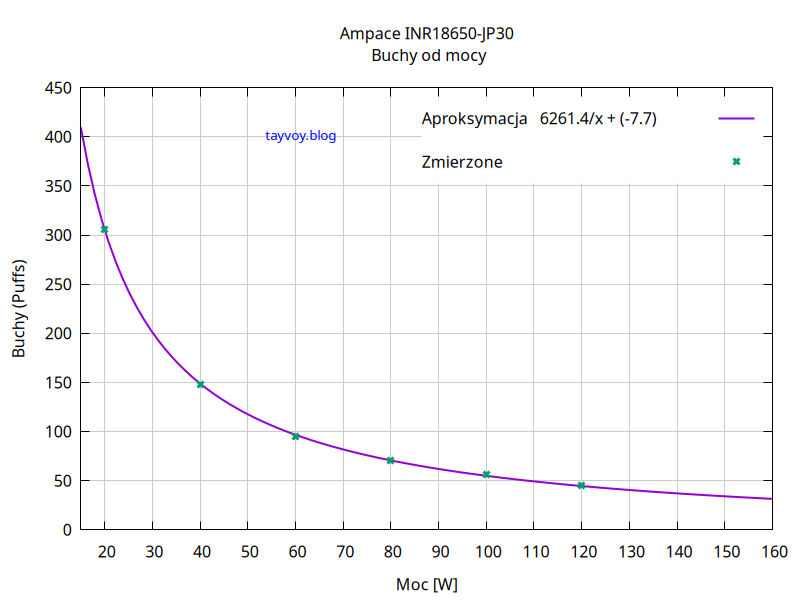

Poniżej widać, że wyniki pomiaru ilości umownych buchów w zależności od odbieranej mocy układają się ładnie na hiperboli.
Jeżeli chcemy oszacować ilość umownych buchów dla mocy innej niż była użyta w pomiarach możemy skorzystać z zamieszczonego na wykresie wzoru wstawiając moc w Watach w miejsce „x”.

Tabelka niżej zawiera wartości ilości buchów, odebranego ładunku (Q), Energii (E), maksymalnego prądu (Im) oraz najwyższej temperatury w trakcie rozładowania (Tm) dla poszczególnych wartości mocy.

P [W]	Puffs	Q [mAh]	E [Wh]	Im [A]	Tm [°C]
120	45	2551	9.13	39.60	49
100	56	2619	9.41	33.25	47
80	71	2631	9.53	26.52	42
60	95	2630	9.55	19.90	35
40	148	2694	9.91	13.28	32
20	306	2753	10.22	6.64	28

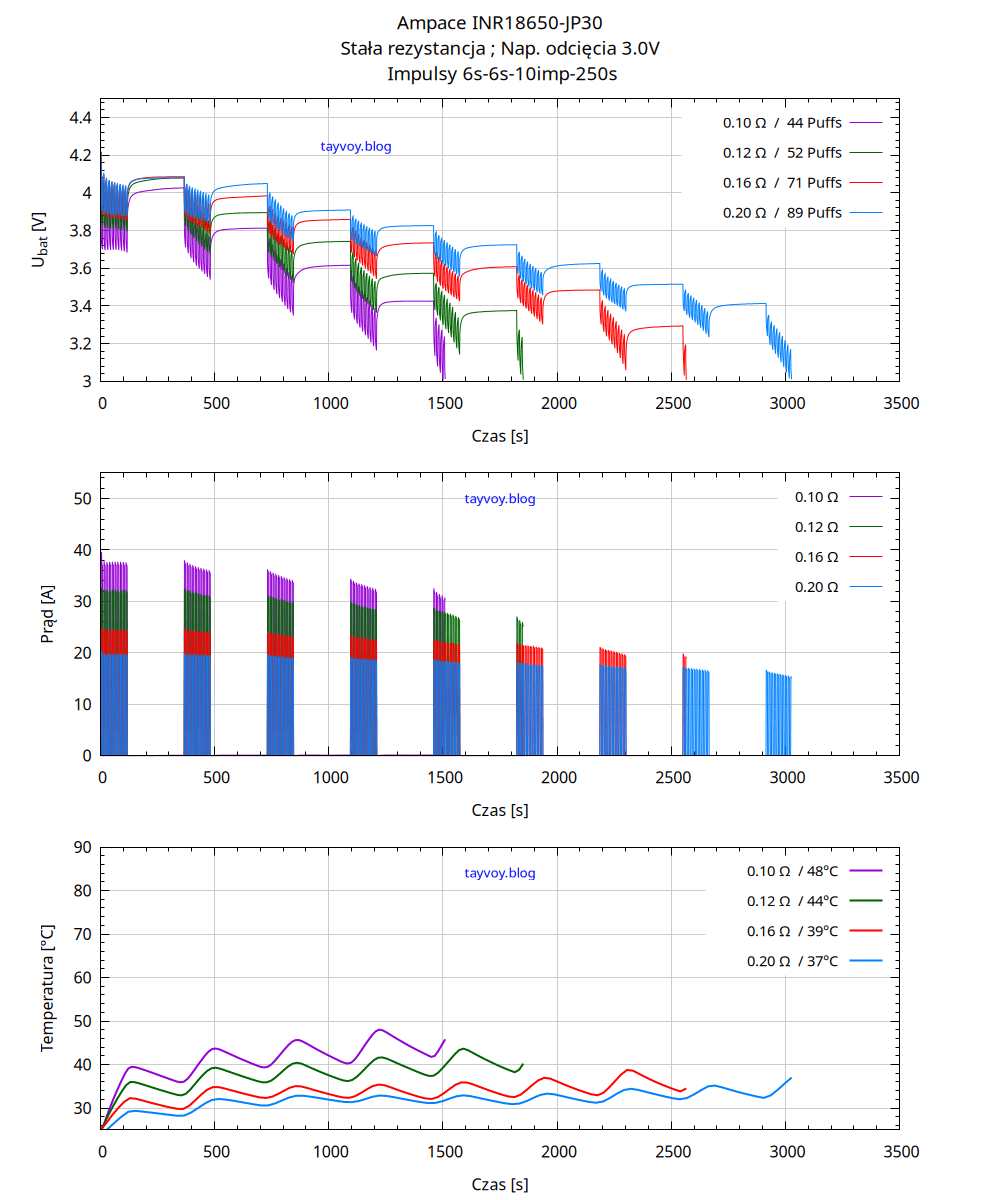

Rozładowanie impulsowe przez stałą oporność

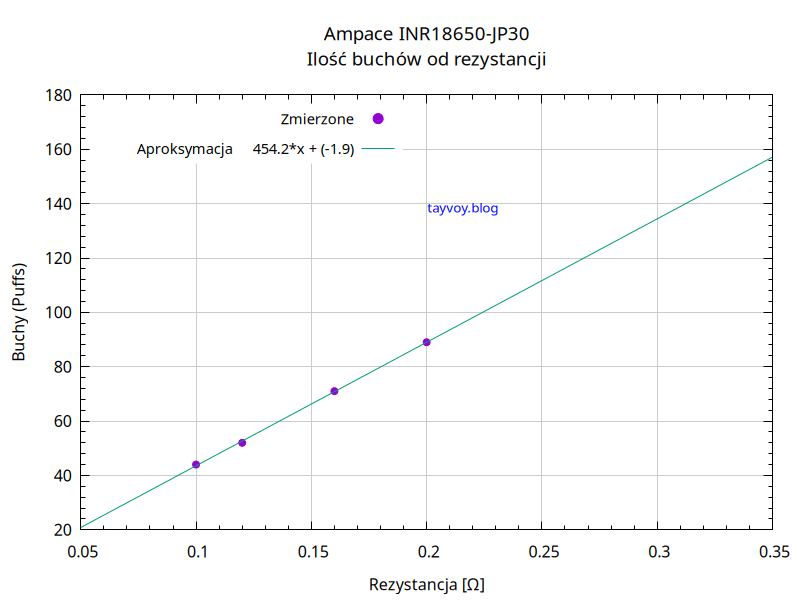

Poniżej wykres pokazujący, że zależność ilości buchów od rezystancji grzałki jest proporcjonalna.

Tabelka niżej zawiera wartości ilości buchów, odebranego ładunku (Q), Energii (E), maksymalnego prądu (Im) oraz najwyższej temperatury w trakcie rozładowania (Tm) dla poszczególnych wartości rezystancji.

R [Ω]	Puffs	Q [mAh]	E [Wh]	Im [A]	Tm [°C]
0.10	44	2604	9.11	39.50	48.5
0.12	52	2621	9.39	32.54	44.0
0.16	71	2675	9.65	25.09	39.2
0.20	89	2689	9.72	20.44	37.0
