XTAR AA 1,5V Li-Ion budowa ogniwa

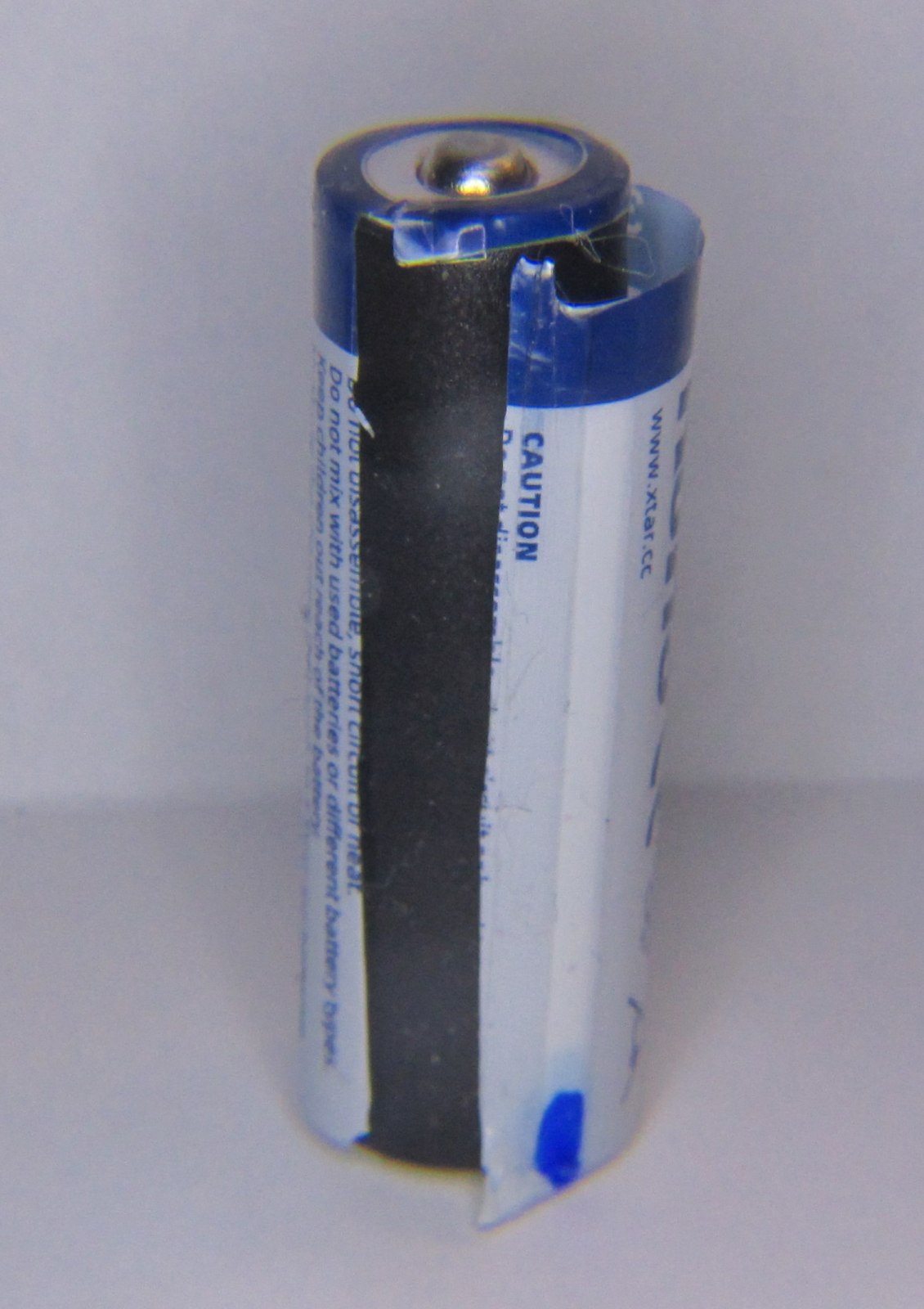

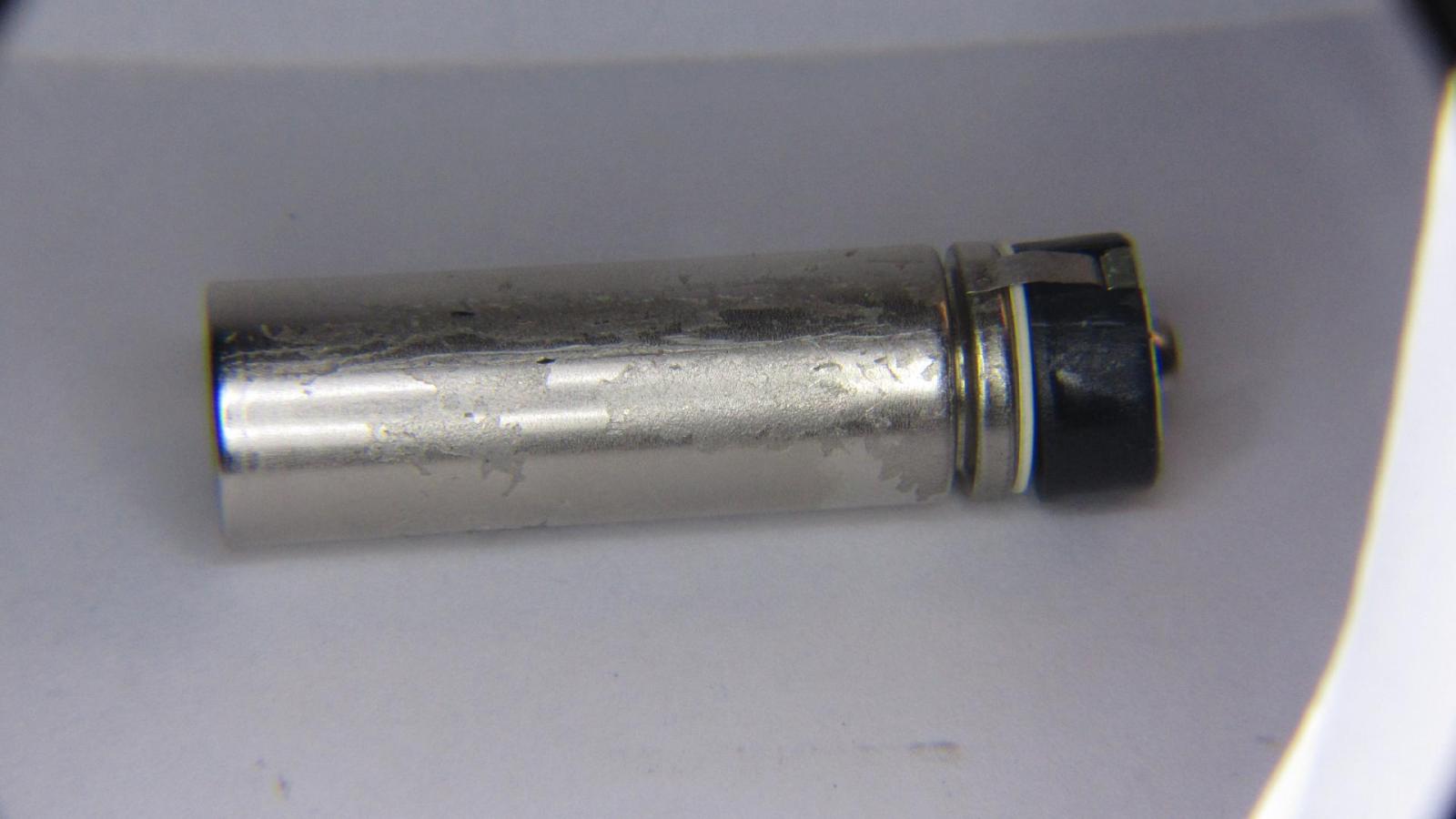

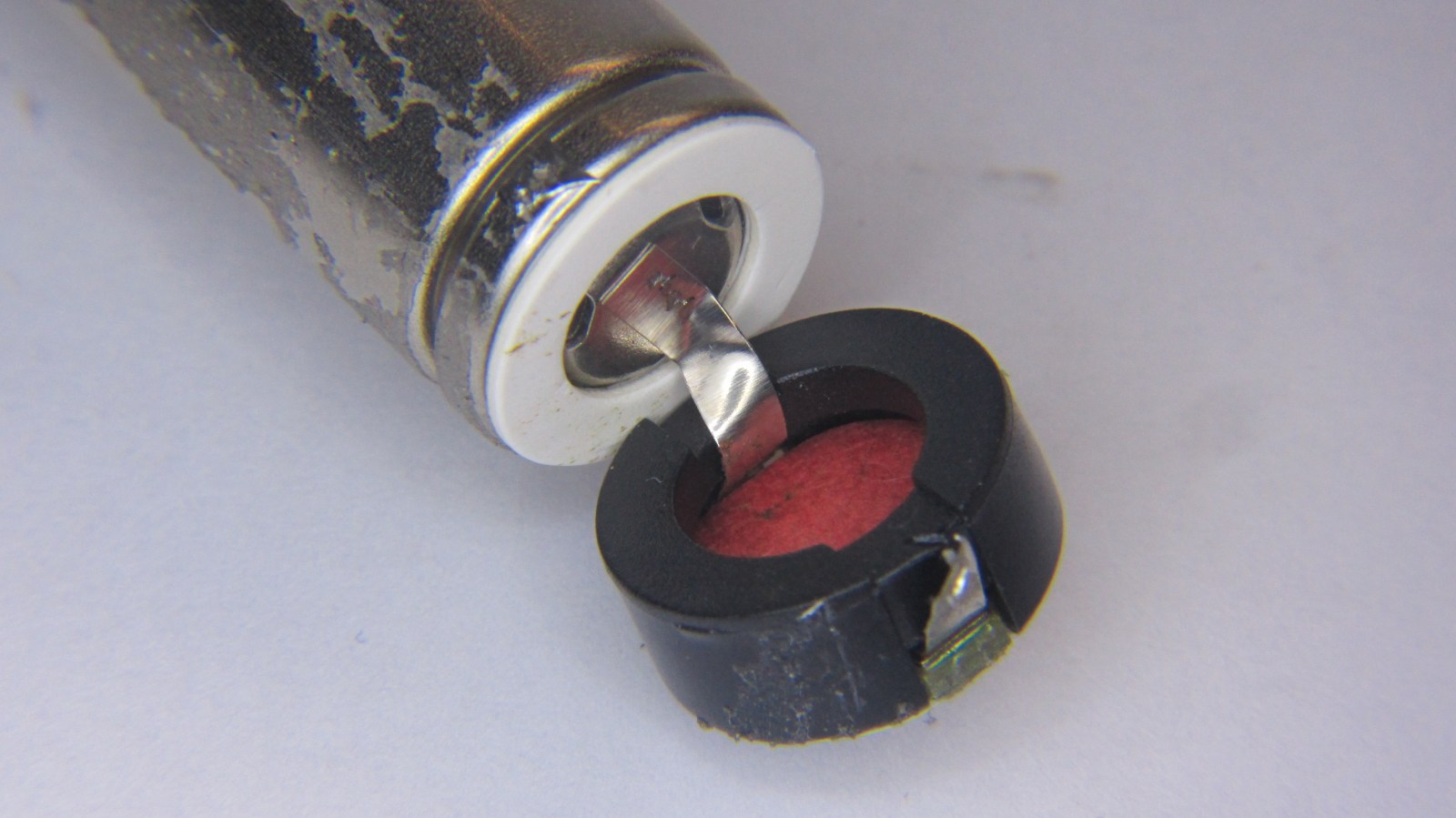

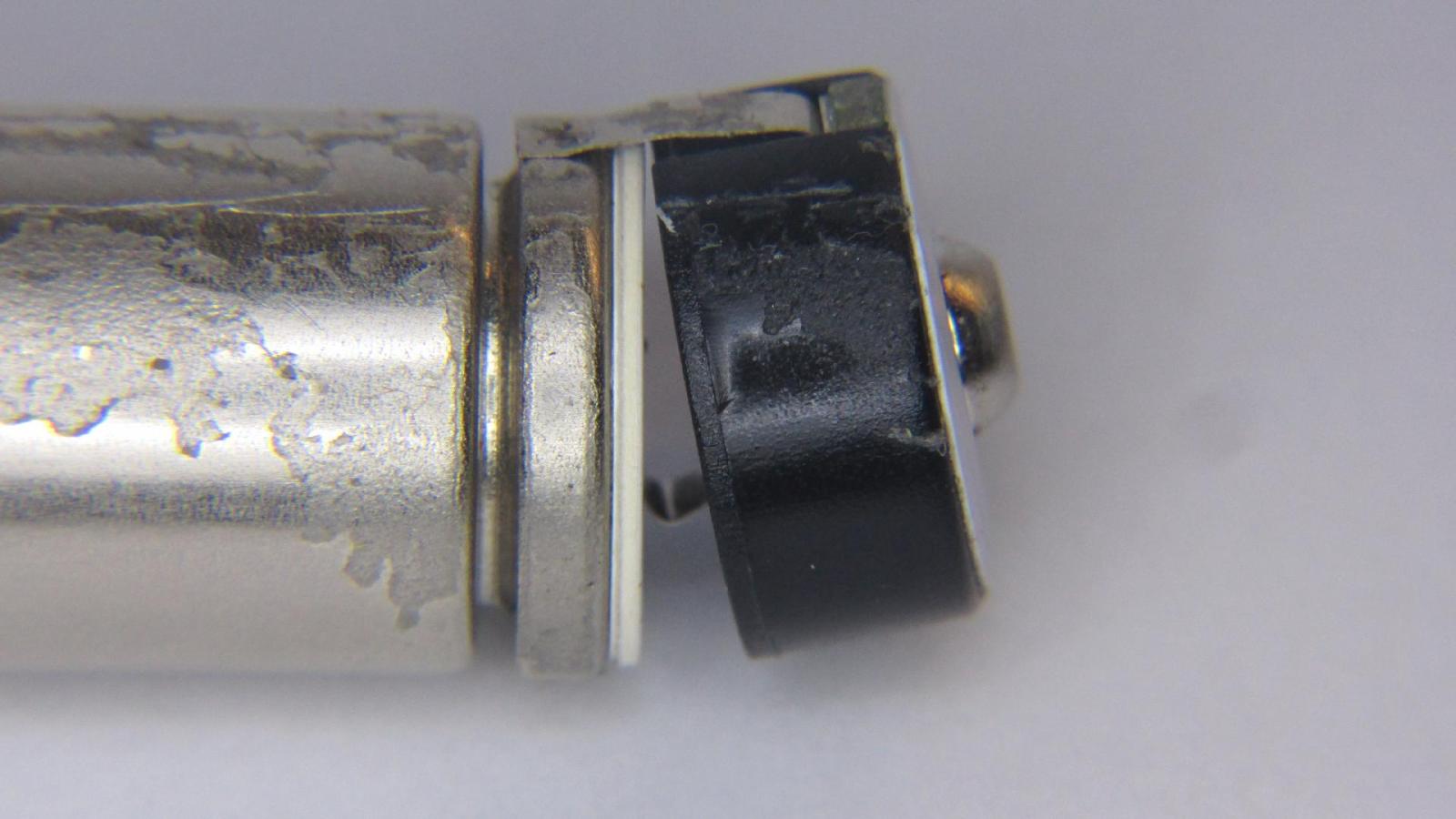

Jedno rozebrałem żeby zobaczyć z czego się składa i jaka jest jakość wykonania. Zdjęcia zamieszczam poniżej

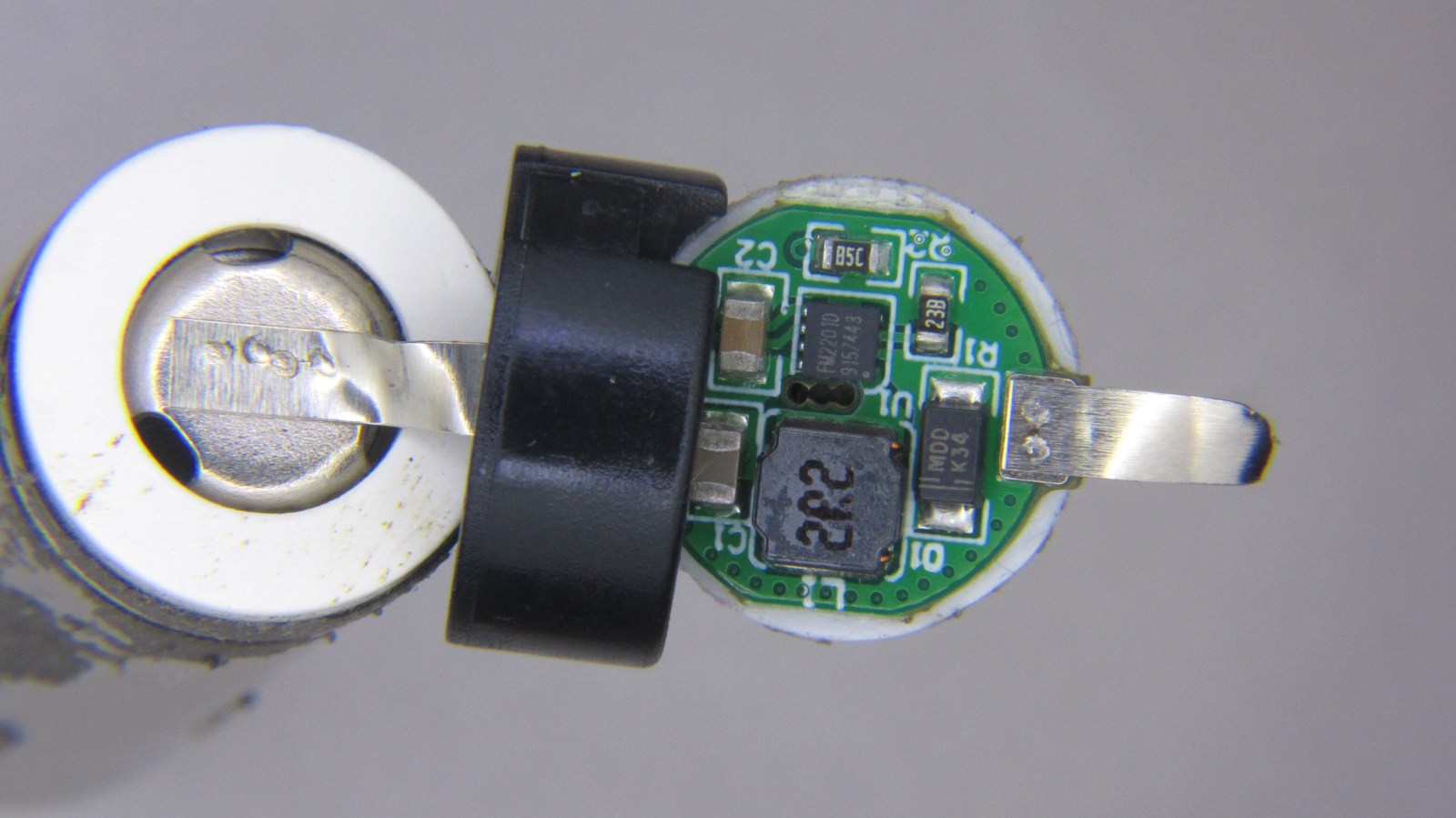

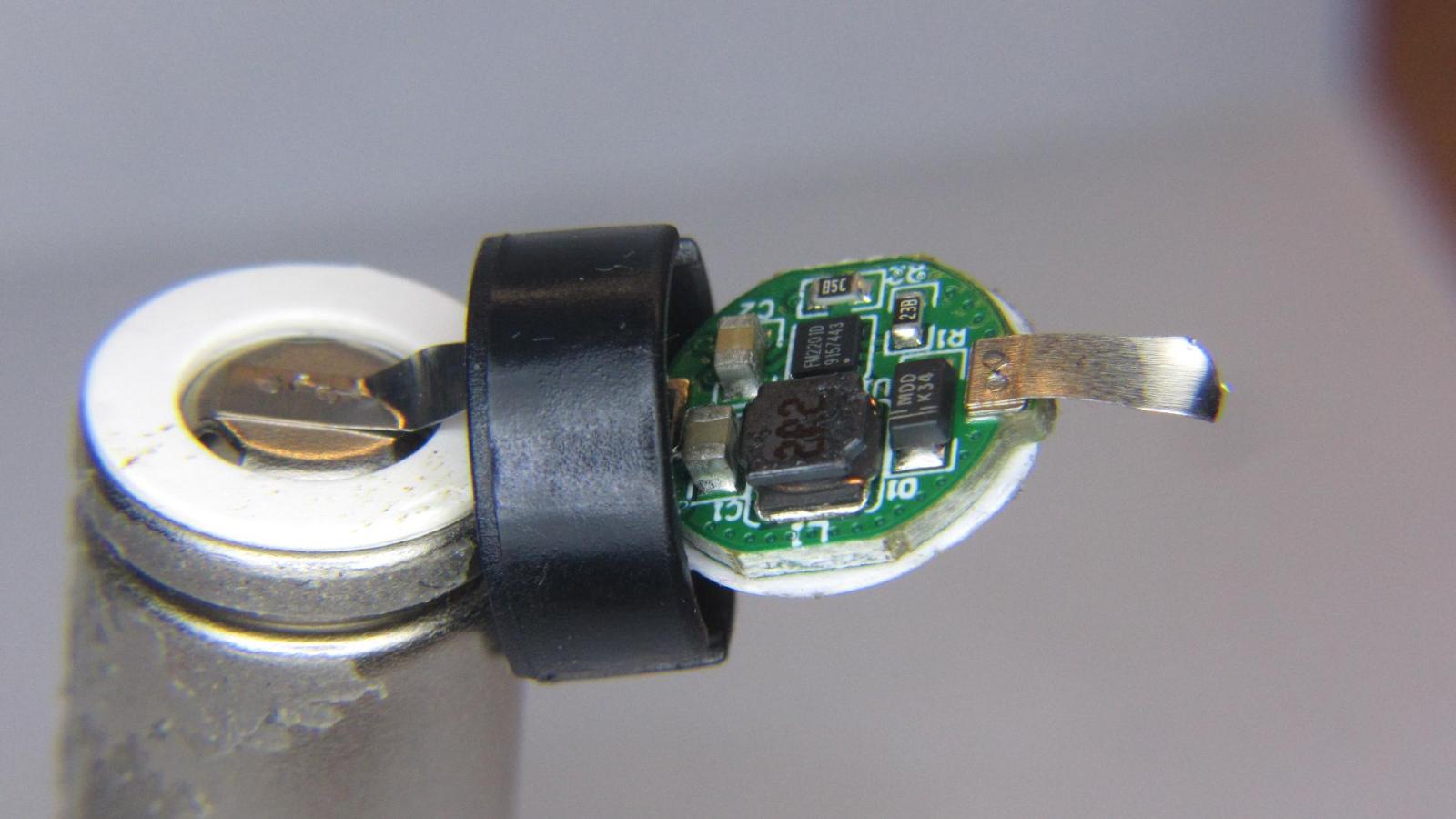

Jak widać na obrazku wyżej całością zarządza układ FM2201D pełniący rolę ładowarki lub przetwornicy typu „buck” w zależności od trybu pracy.

Dokumentacja tego układu jest tutaj:
https://tayvoy.blog/wp-content/uploads/2024/04/fm2201d.pdf

Poniżej typowa aplikacja skopiowana z powyższego dokumentu.

Rezystor Rprog służy do ustawiania prądu ładownia ogniwa.

Wymieniony układ spełnia trzy zadania, jest kontrolerem ładowania, zabezpiecza przed przeładowaniem i nadmiernym rozładowaniem oraz przetwarza napięcie ogniwa Li-Ion na wyjściowe napięcie ~1,5V z zabezpieczeniem przeciwzwarciowym, termicznym i podnapięciowym.
