TenPower INR18650-25PG

Rozładowanie stałym prądem.
Rezystancja wewnętrzna.
Rozładowanie ciągłe stałą mocą.
Rozładowanie impulsowe stałą mocą.
Rozładowanie impulsowe przez stałą oporność.

Ogniwa kupione jako nowe, waga i wymiary zgodne ze specyfikacją producenta.
Link do dokumentacji TenPower INR18650-25PG.
Sposób testowania ogniwa jest opisany tutaj.

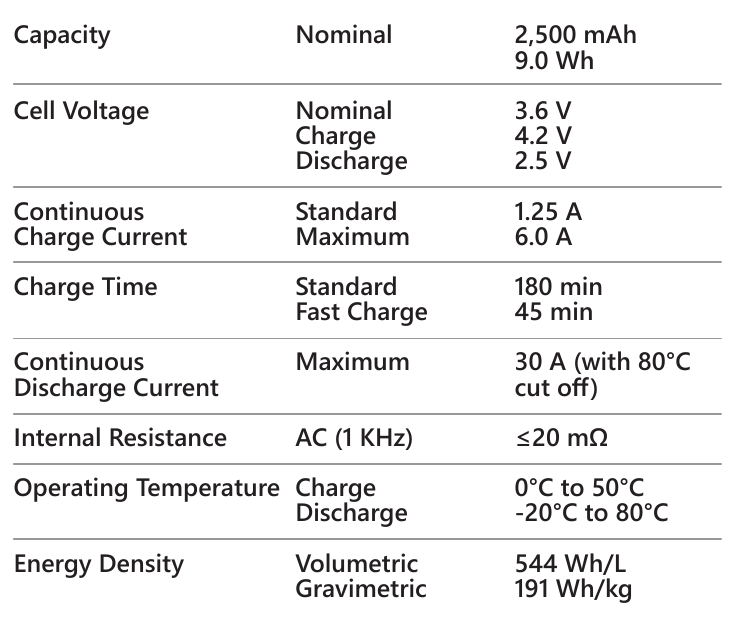

Dane z dokumentacji.

Pojemność znamionowa tego ogniwa (2500mAh) jest określona poprzez rozładowanie go do napięcia 2,5V, prądem o wartości 500mA.
Znamionowy prąd ładowania to 1,25A, może być ładowane nawet prądem do 6,0A ale należy kontrolować temperaturę w trakcie ładowania.

Można je stosować w e-p, latarkach, power bankach, elektronarzędziach i pojazdach elektrycznych.

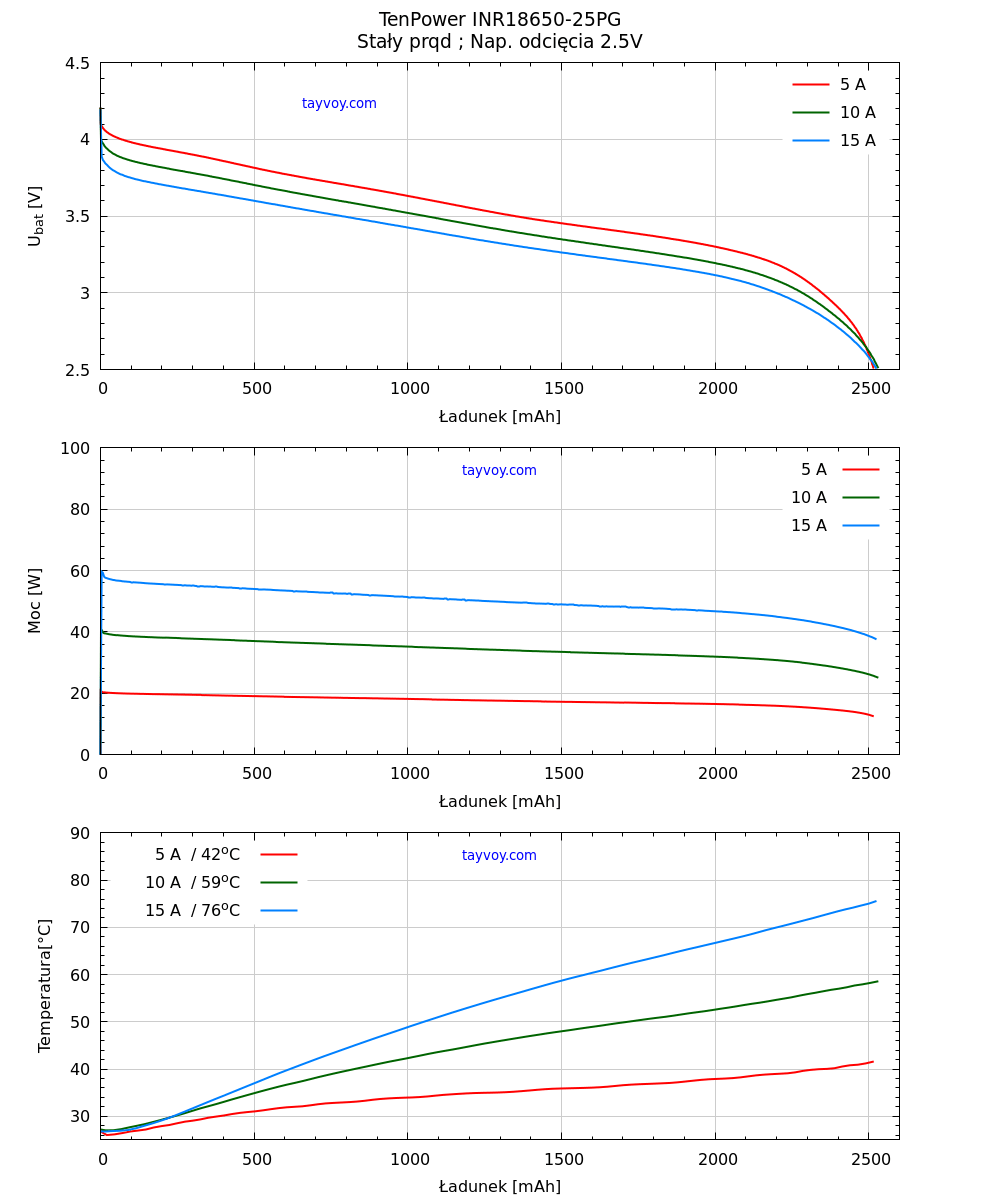

Zapis rozładowań stałym prądem – ogniwo w izolacji cieplnej

Rezystancja wewnętrzna dla prądu stałego - 19mΩ.
Impedancja wewnętrzna dla prądu zmiennego (AC) 1kHz - 13mΩ.
Pojemność (odebrany ładunek) przy prądzie 10A - 2531mAh.
Największy ciągły prąd przy którym temperatura ogniwa nie przekracza 75°C - 14A.

Rezystancja wewnętrzna

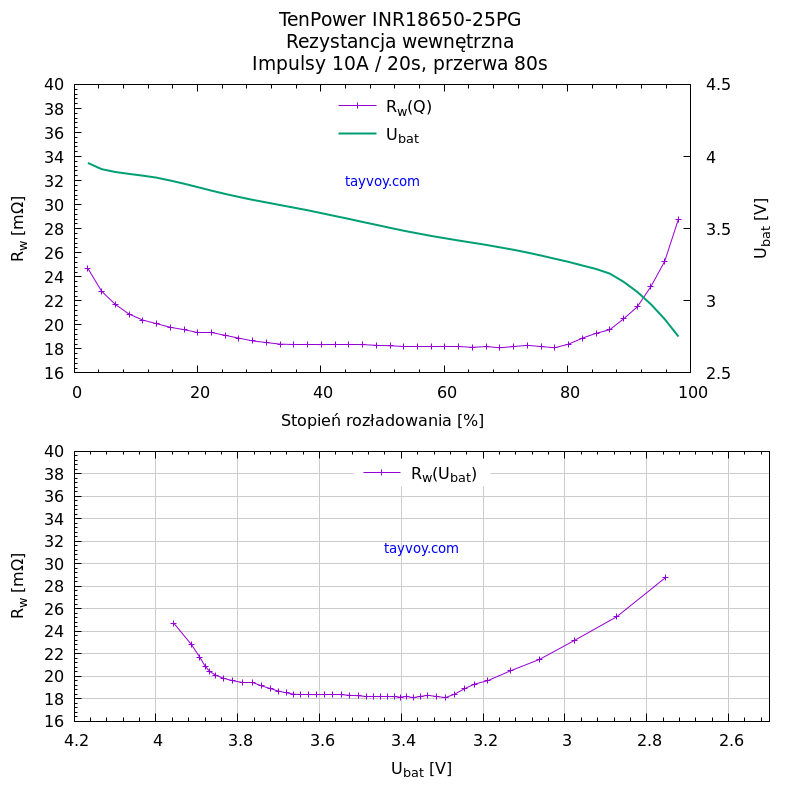

Poniżej wykresy rezystancji wewnętrznej w zależności od stopnia rozładowania ogniwa oraz od napięcia na jego biegunach, mierzona przez rozładowanie impulsami prądu o wartości 10A i czasie trwania 20s.
Przerwa między impulsami – 80s

Poniżej wartości rezystancji wewnętrznej, gdzie:
Rwp – rezystancja wewnętrzna na początku rozładowania
Rwsr – średnia pomiarów z całego zakresu
Rwmin – średnia pomiarów z zakresu między 40% i 60% rozładowania
Rwk – rezystancja wewnętrzna rozładowanego ogniwa

Rwp [mΩ] Rwsr [mΩ] Rwmin [mΩ] Rwk [mΩ]
24.7 19.6 18.3 28.8

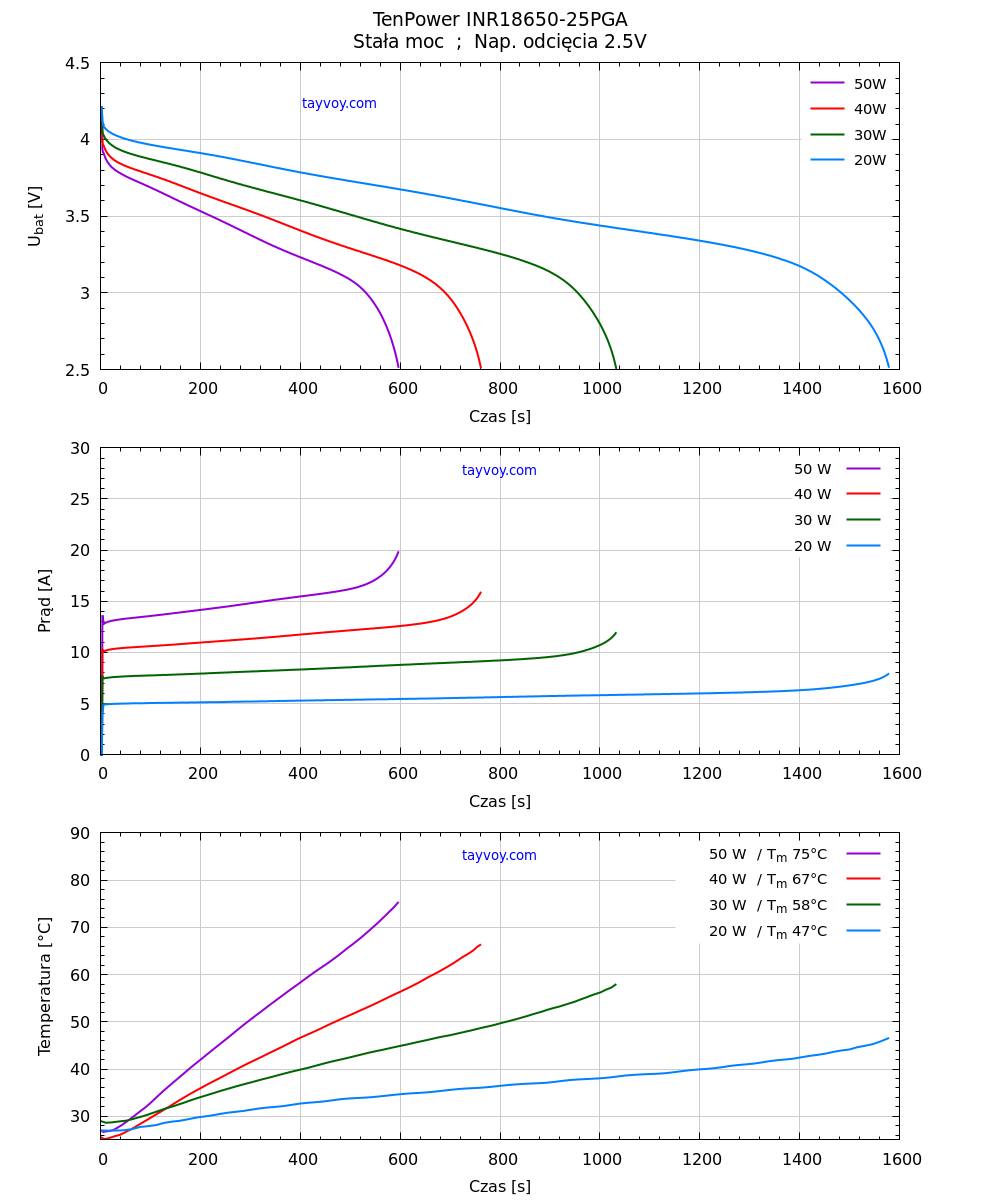

Rozładowanie ciągłe stałą mocą

Ogniwo można rozładowywać w sposób ciągły, w obudowie zamkniętej, mocą do 50W.

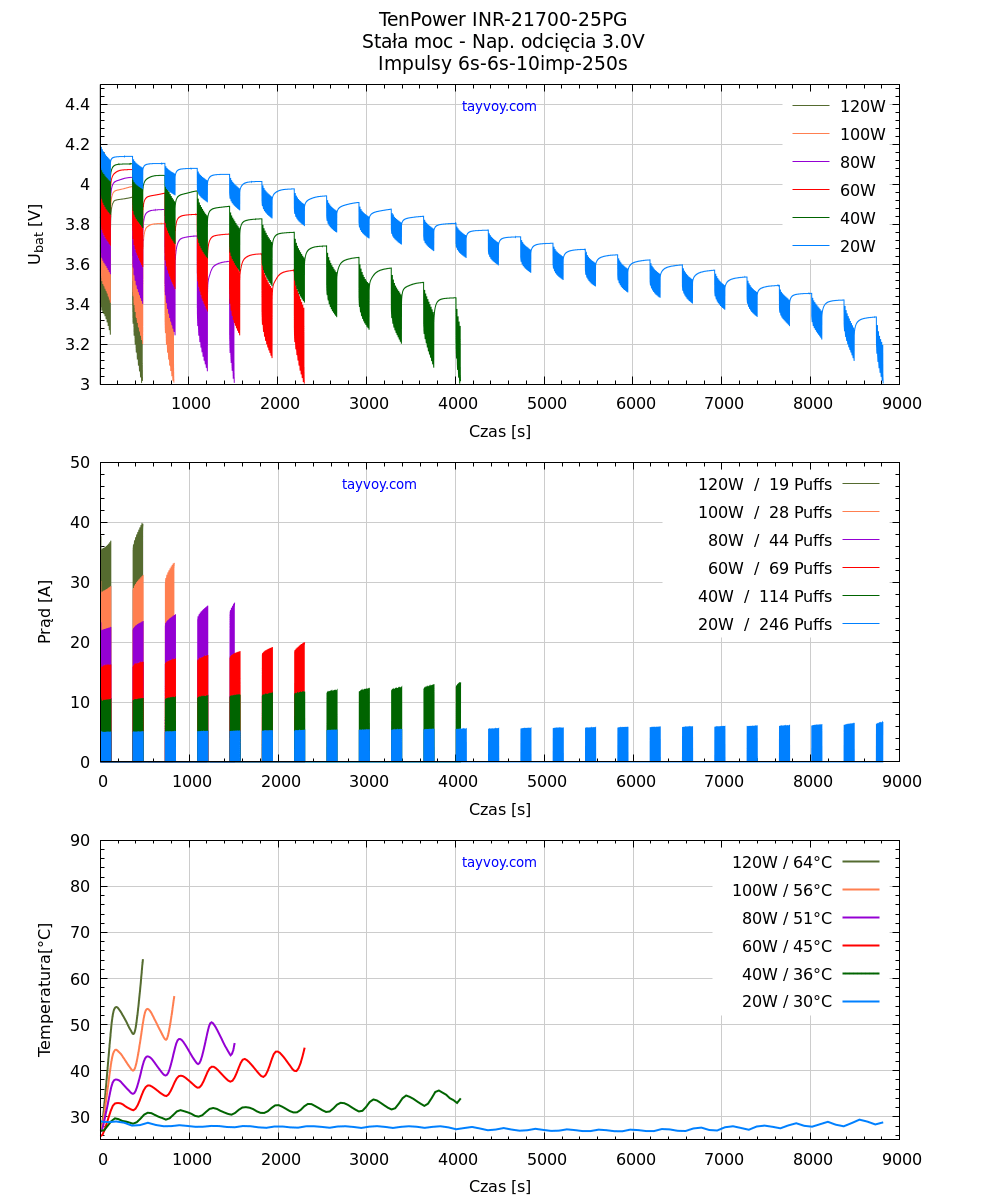

Rozładowanie impulsowe stałą mocą

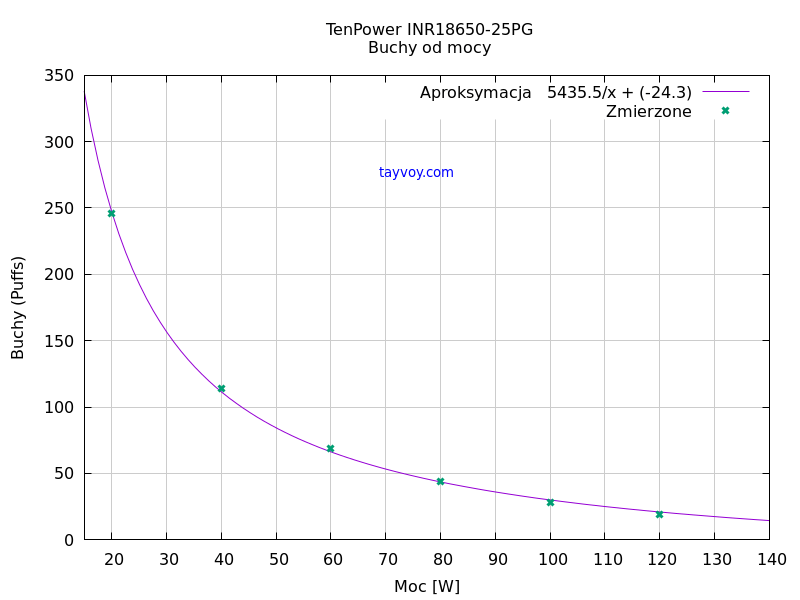

Tabelka niżej zawiera wartości ilości buchów, odebranego ładunku (Q), Energii (E), maksymalnego prądu (Im) oraz najwyższej temperatury w trakcie rozładowania (Tm) dla poszczególnych wartości mocy.

P [W] Puffs Q [mAh] E [Wh] Im [A] Tm [°C]
20 246 2279 8.23 6.65 30
40 114 2173 7.63 13.32 36
60 69 2034 6.98 19.97 45
80 44 1769 5.98 26.59 51
100 28 1442 4.81 33.23 56
120 19 1203 3.94 39.90 64

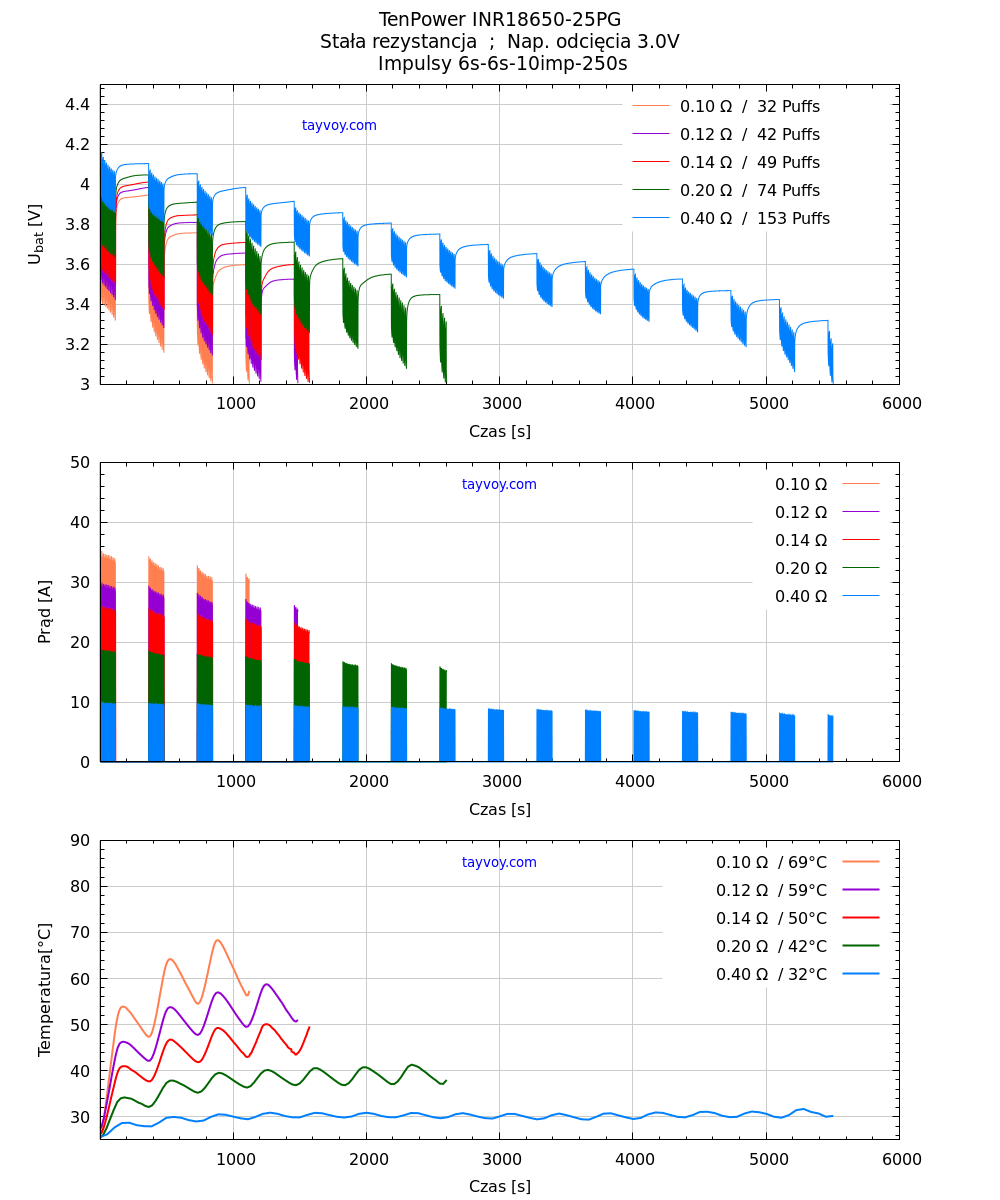

Rozładowanie impulsowe przez stałą oporność

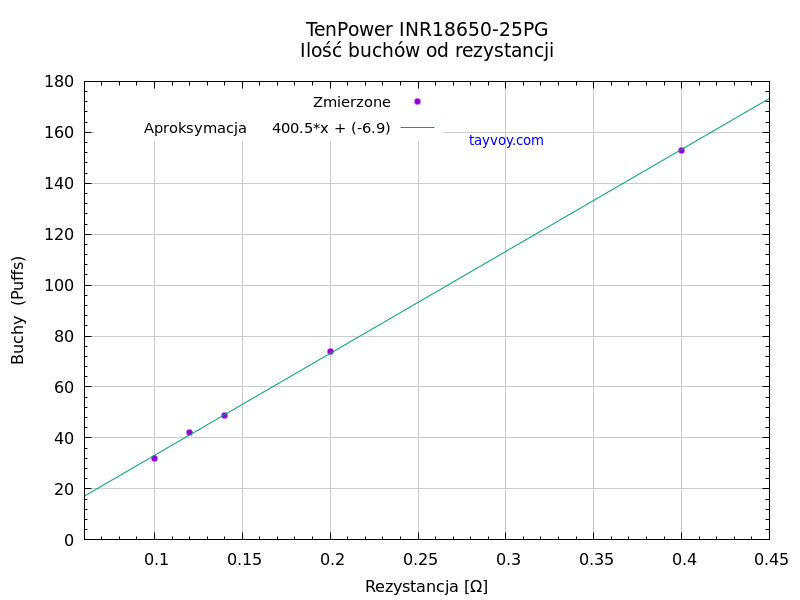

Poniżej wykres pokazujący że zależność ilości buchów od rezystancji grzałki jest proporcjonalna.

Tabelka niżej zawiera wartości ilości buchów, odebranego ładunku (Q), Energii (E), maksymalnego prądu (Im) oraz najwyższej temperatury w trakcie rozładowania (Tm) dla poszczególnych wartości rezystancji.

R [Ω] Puffs Q [mAh] E [Wh] Im [A] Tm [°C]
0.10 32 1771 5.76 37.50 69.2
0.12 42 1955 6.46 31.43 59.0
0.14 49 1980 6.63 25.88 50.2
0.20 74 2117 7.23 18.69 42.0
0.40 153 2258 7.99 10.00 32.0
