Samsung INR21700-53G

Rozładowanie stałym prądem.
Rezystancja wewnętrzna.
Rozładowanie ciągłe ze stałą mocą.
Rozładowanie impulsowe stałą mocą.
Rozładowanie impulsowe przez stałą oporność.

Ogniwa kupione jako nowe. Waga i rozmiary zgadzają się ze specyfikacją.
Sposób testowania ogniwa jest opisany tutaj.
Link do dokumentacji – Samsung INR21700-53G.pdf

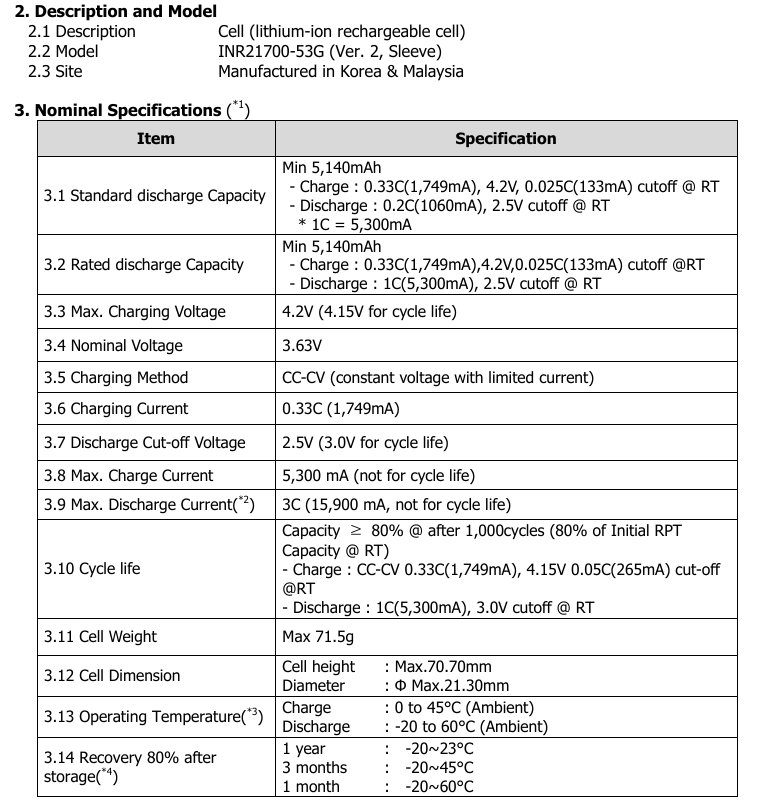

Dane z dokumentacji producenta: 

Pojemność ogniwa jest określona przez rozładowanie ogniwa prądem 1060mA, do napięcia 2,5V, w temperaturze otoczenia 25°C.
Ładować można prądem do 1750mA. Dla szybkiego ładowania można użyć prądu do 5300mA ale może to zmniejszyć żywotność ogniwa.
Ogniwo można stosować w e-p, zabawkach, elektronarzędziach małej mocy, pojazdach elektrycznych i powerbankach.

Tmax - przerywana linia pozioma na wykresach temperatury pokazuje największą dopuszczalną temperaturę powierzchni ogniwa podczas rozładowywania.
Icmax - przerywana linia pozioma na wykresach prądu pokazuje dopuszczalny prąd ciągły rozładowania ogniwa.

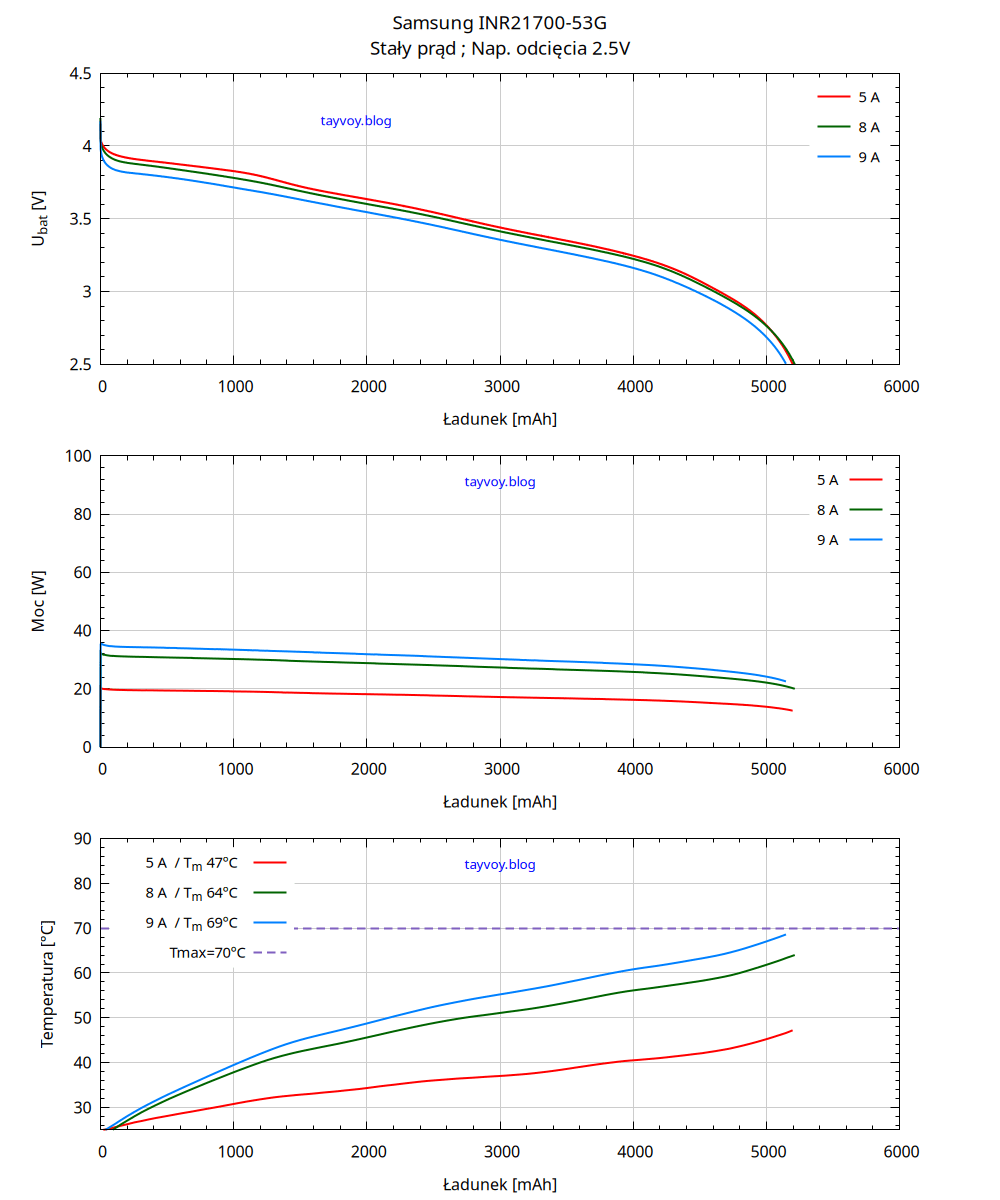

Rozładowanie stałym prądem

Rezystancja wewnętrzna dla prądu stałego - 19.6mΩ.
Impedancja wewnętrzna dla prądu zmiennego (AC) 1kHz - 14.5mΩ.
Pojemność (odebrany ładunek) przy prądzie 5A - 5197mAh.
Największy ciągły prąd przy którym temperatura ogniwa nie przekracza 70°C - ~9A.

Rezystancja wewnętrzna

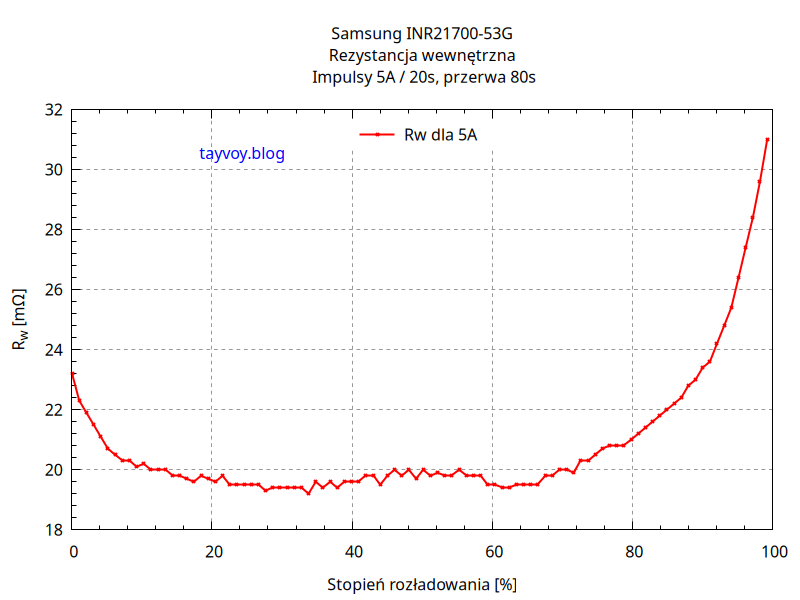

Poniżej wykresy rezystancji wewnętrznej w zależności od stopnia rozładowania ogniwa, mierzonej przez rozładowanie impulsami prądu o wartości 5A i czasie trwania 20s.
Przerwa między impulsami – 80s

Poniżej wartości rezystancji wewnętrznej, gdzie:
R_wp – rezystancja wewnętrzna na początku rozładowania
R_wsr – średnia pomiarów z całego zakresu
R_wmin – średnia pomiarów z zakresu między 40% i 60% rozładowania
R_wk – rezystancja wewnętrzna rozładowanego ogniwa

Rwp [mΩ]	Rwsr [mΩ]	Rwmin [mΩ]	Rwk [mΩ]
23.2	20.8	19.6	31

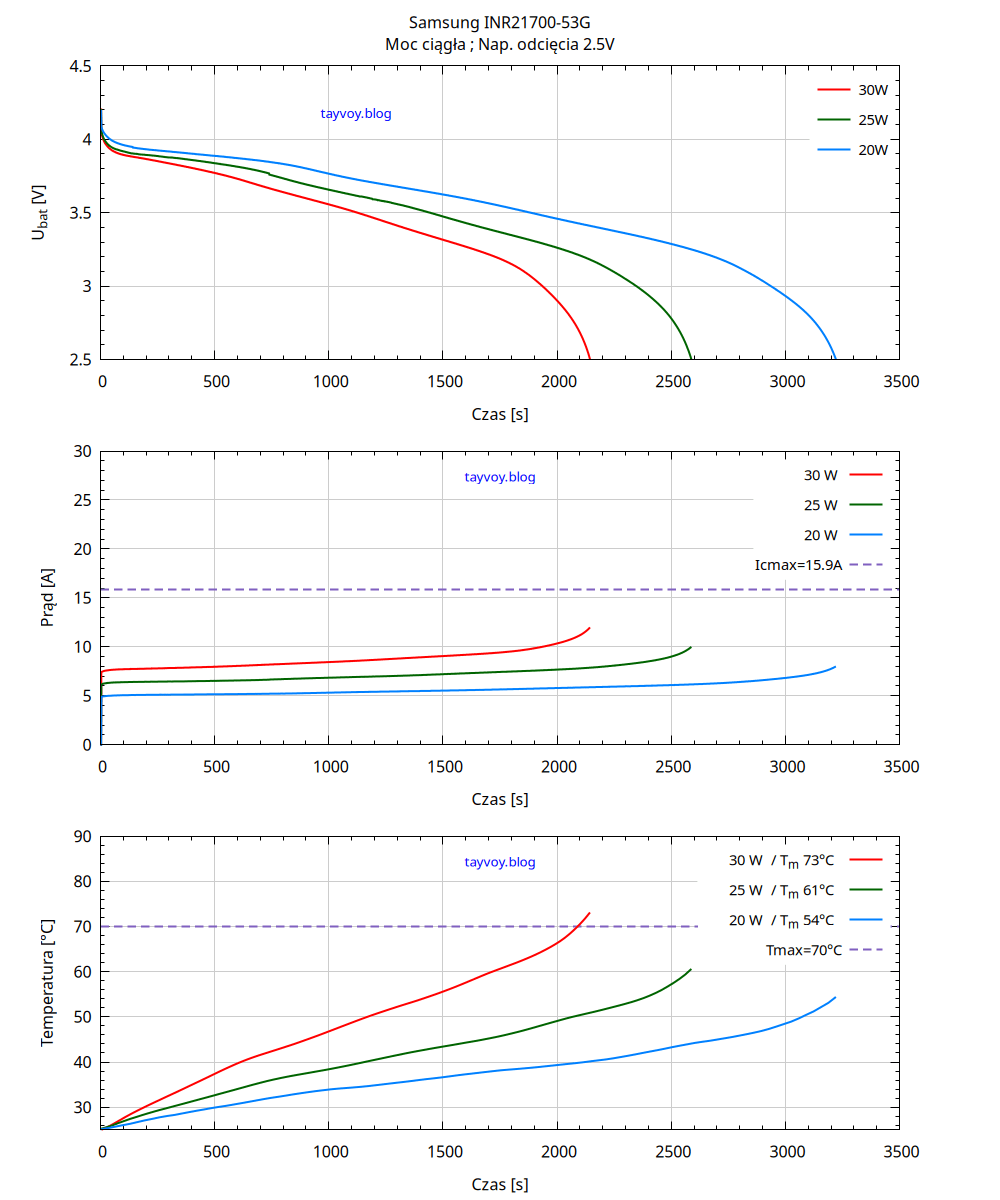

Rozładowanie ciągłe ze stałą mocą

Ogniwo można rozładowywać w sposób ciągły, w obudowie zamkniętej, mocą do około 30W.

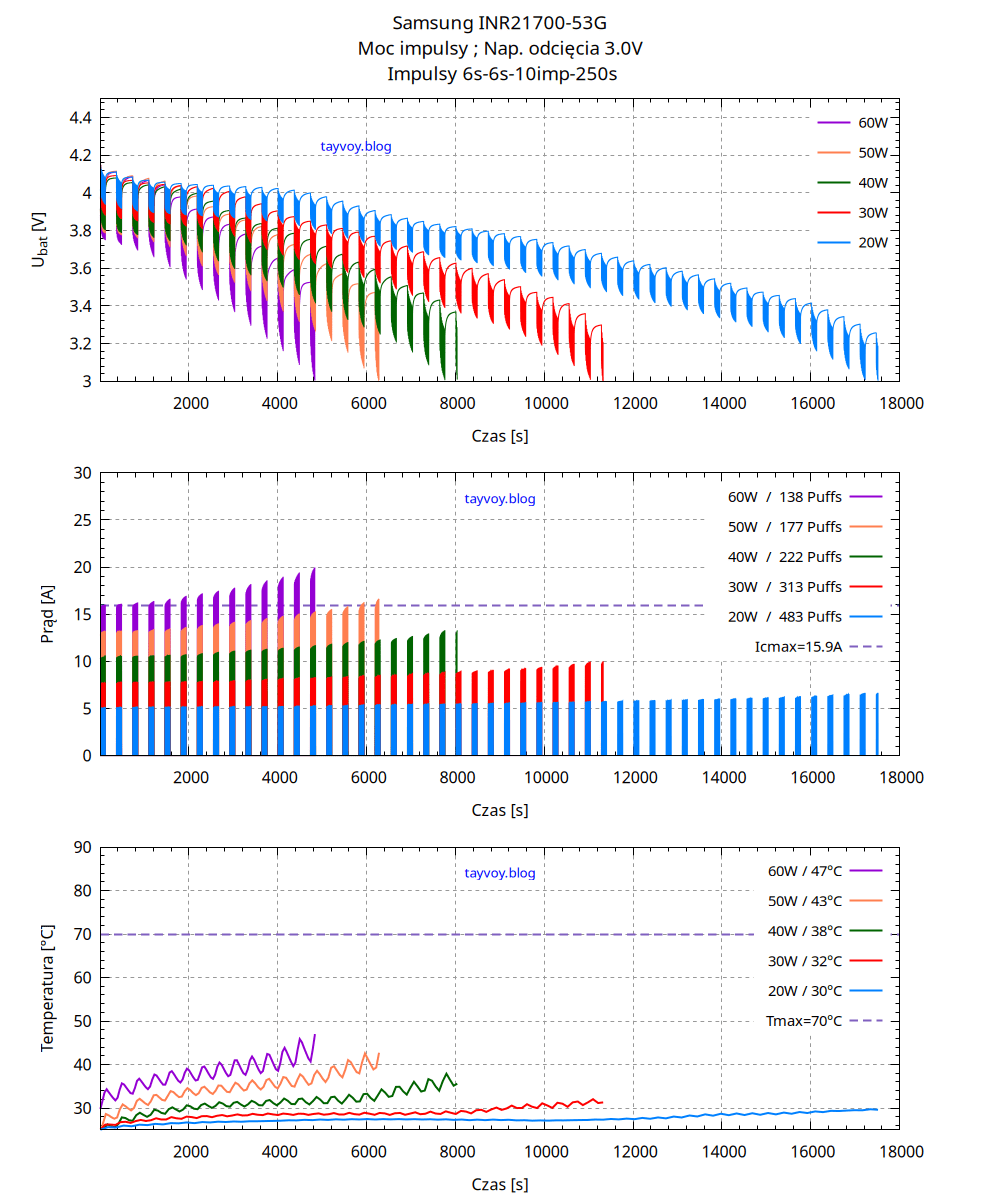

Rozładowanie impulsowe stałą mocą

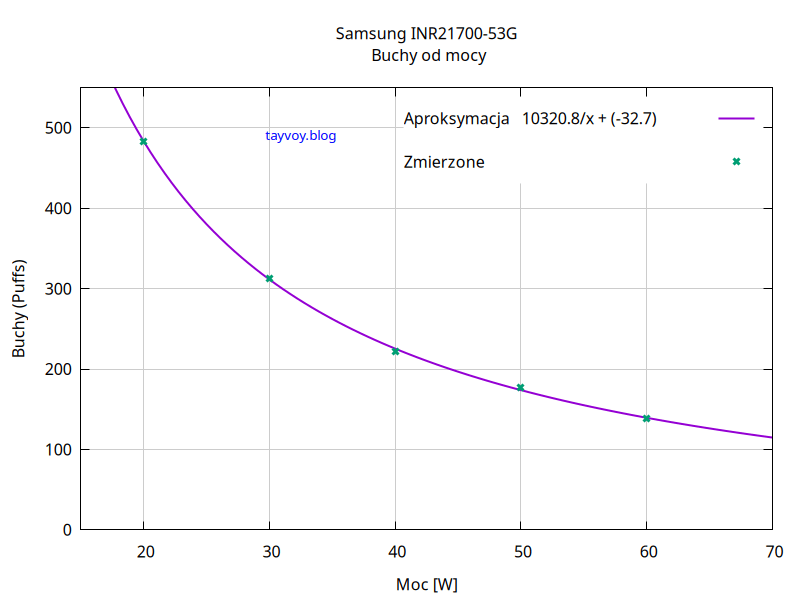

Poniżej widać, że wyniki pomiaru ilości umownych buchów w zależności od odbieranej mocy układają się na hiperboli.
Jeżeli chcemy oszacować ilość umownych buchów dla mocy innej niż była użyta w pomiarach możemy skorzystać z zamieszczonego na wykresie wzoru wstawiając moc w Watach w miejsce „x”.

Tabelka niżej zawiera wartości ilości buchów, odebranego ładunku (Q), Energii (E), maksymalnego prądu (Im) oraz najwyższej temperatury w trakcie rozładowania (Tm) dla poszczególnych wartości mocy.

P [W]	Puffs	Q [mAh]	E [Wh]	Im [A]	Tm [°C]
20	483	4491	16.11	6.65	30
30	313	4406	15.66	9.99	32
40	222	4226	14.85	13.30	38
50	177	4205	14.80	16.64	43
60	138	3974	13.88	19.95	47

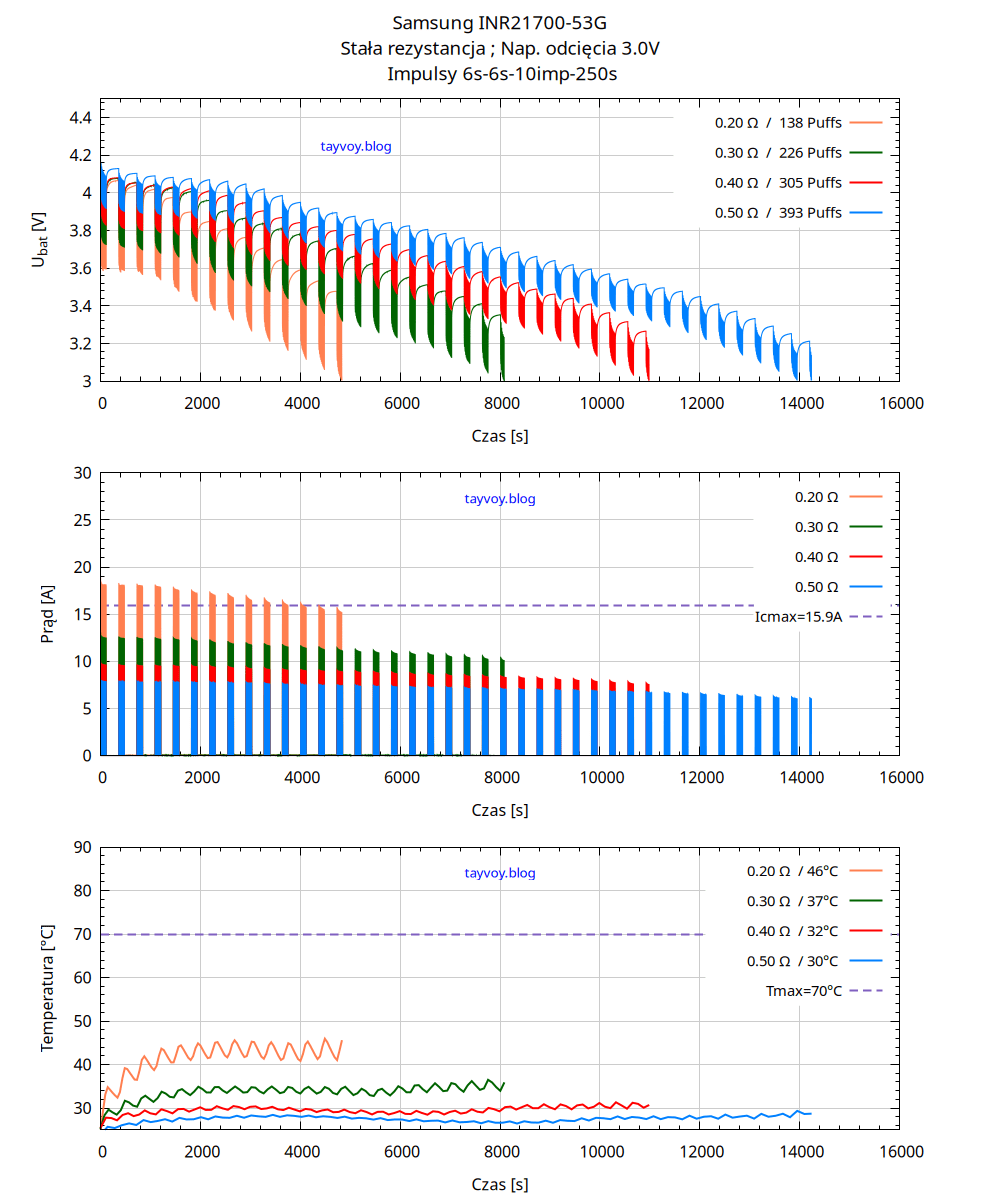

Rozładowanie impulsowe przez stałą oporność

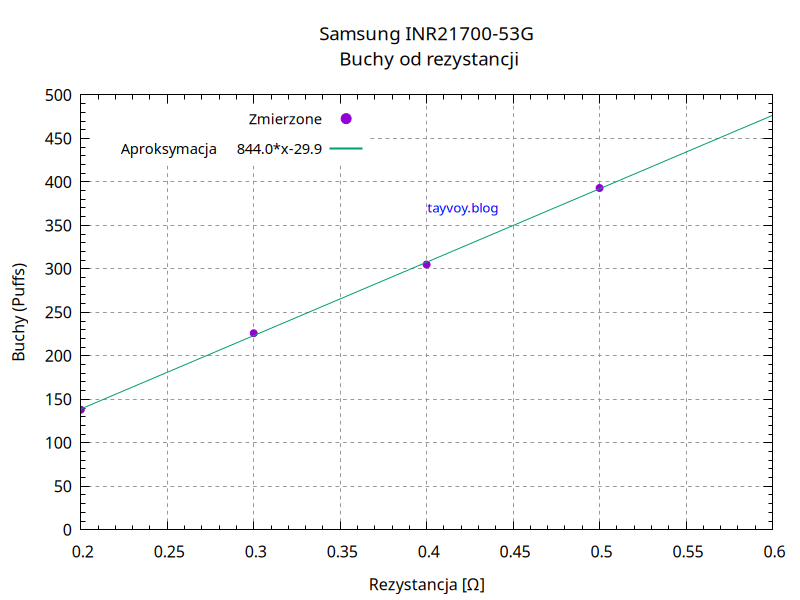

Poniżej wykres pokazujący, że zależność ilości buchów od rezystancji grzałki jest proporcjonalna.

Tabelka niżej zawiera wartości ilości buchów, odebranego ładunku (Q), Energii (E), maksymalnego prądu (Im) oraz najwyższej temperatury w trakcie rozładowania (Tm) dla poszczególnych wartości rezystancji.

R [Ω]	Puffs	Q [mAh]	E [Wh]	Im [A]	Tm [°C]
0.20	138	3973	13.49	18.88	46.4
0.30	226	4382	15.16	13.09	36.8
0.40	305	4480	15.82	10.6	31.6
0.50	393	4688	16.83	8.10	29.5
