Samsung INR21700-45T

Rozładowanie stałym prądem.
Rezystancja wewnętrzna.
Rozładowanie ciągłe ze stałą mocą.
Rozładowanie impulsowe stałą mocą.
Rozładowanie impulsowe przez stałą oporność.

Ogniwa kupione jako nowe. Waga i rozmiary zgadzają się ze specyfikacją.
Sposób testowania ogniwa jest opisany tutaj.
Link do dokumentacji – na razie nie znalazłem pełnej dokumentacji.
Dane z dokumentacji producenta: 


Pojemność ogniwa jest określona przez rozładowanie ogniwa prądem 0,9A, do napięcia 2,5V, w temperaturze otoczenia 25°C.

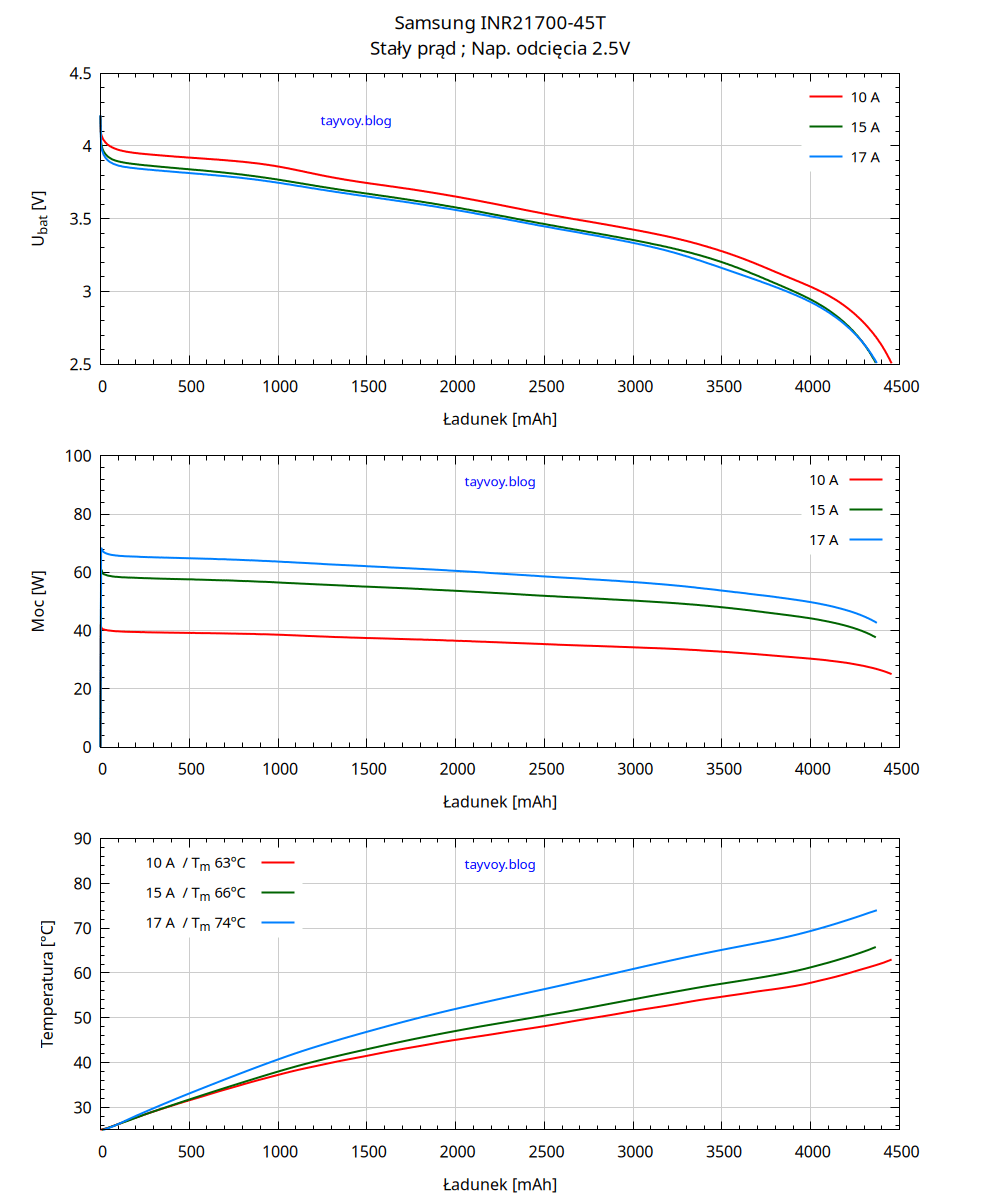

Rozładowanie stałym prądem

Rezystancja wewnętrzna dla prądu stałego - 11.5mΩ.
Impedancja wewnętrzna dla prądu zmiennego (AC) 1kHz - 7mΩ.
Pojemność (odebrany ładunek) przy prądzie 10A - 4455mAh.
Największy ciągły prąd przy którym temperatura ogniwa nie przekracza 75°C - 17A.

Rezystancja wewnętrzna

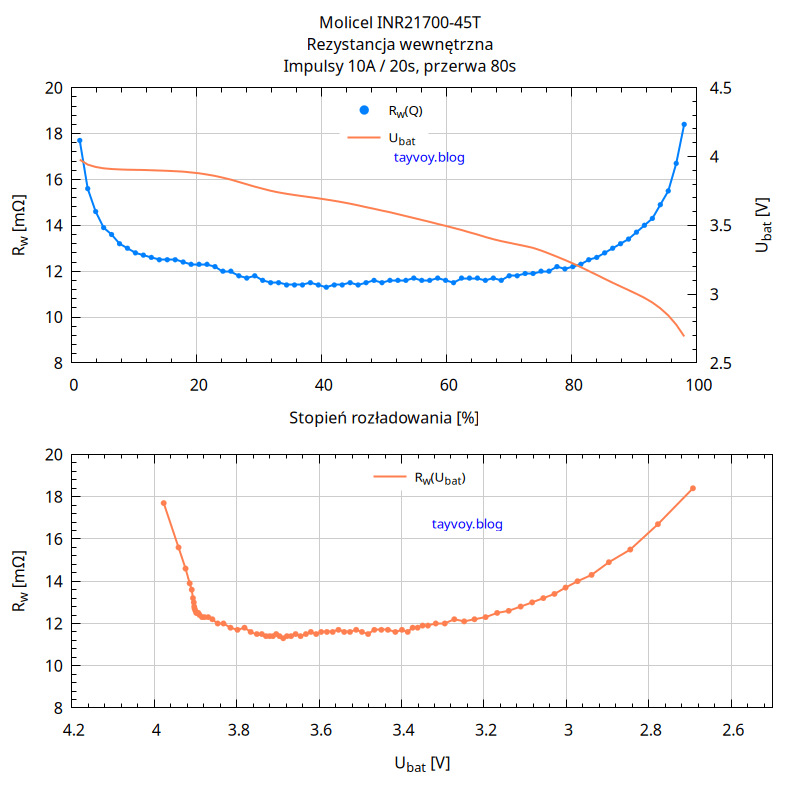

Poniżej wykresy rezystancji wewnętrznej w zależności od stopnia rozładowania ogniwa oraz od napięcia na jego biegunach, mierzona przez rozładowanie impulsami prądu o wartości 10A i czasie trwania 20s.
Przerwa między impulsami – 80s

Poniżej wartości rezystancji wewnętrznej, gdzie:
Rwp – rezystancja wewnętrzna na początku rozładowania
Rwsr – średnia pomiarów z całego zakresu
Rwmin – średnia pomiarów z zakresu między 40% i 60% rozładowania
Rwk – rezystancja wewnętrzna rozładowanego ogniwa

Rwp [mΩ] Rwsr [mΩ] Rwmin [mΩ] Rwk [mΩ]
17.7 12.5 11.5 18.4

Rozładowanie ciągłe ze stałą mocą

Ogniwo można rozładowywać w sposób ciągły, w obudowie zamkniętej, mocą do 55W.

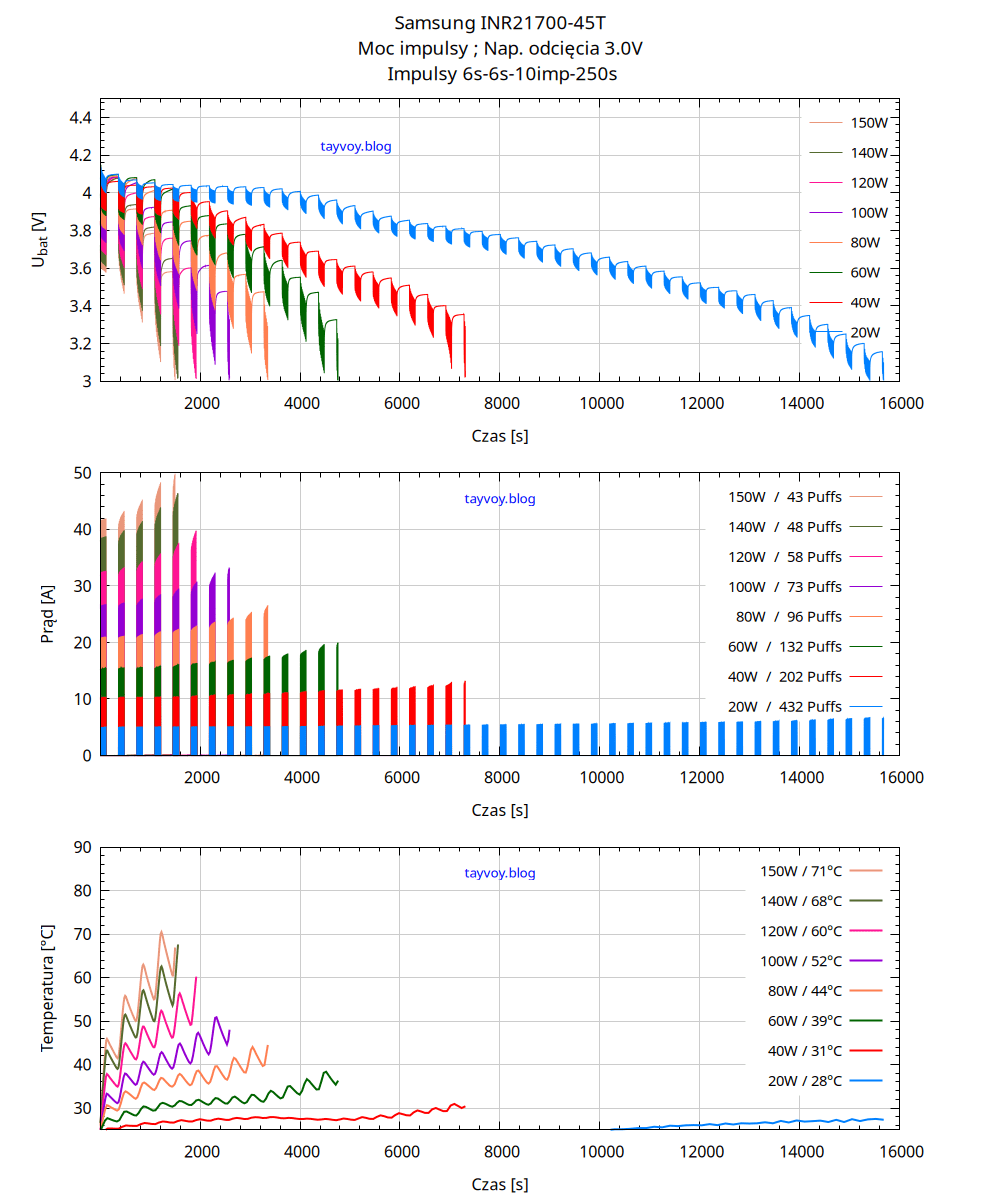

Rozładowanie impulsowe stałą mocą

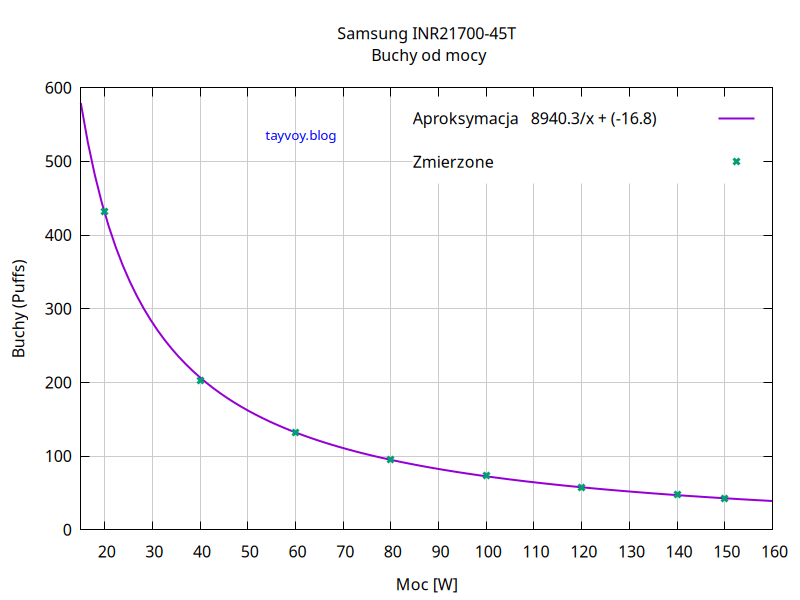

Poniżej widać, że wyniki pomiaru ilości umownych buchów w zależności od odbieranej mocy układają się ładnie na hiperboli.
Jeżeli chcemy oszacować ilość umownych buchów dla mocy innej niż była użyta w pomiarach możemy skorzystać z zamieszczonego na wykresie wzoru wstawiając moc w Watach w miejsce „x”.

Tabelka niżej zawiera wartości ilości buchów, odebranego ładunku (Q), Energii (E), maksymalnego prądu (Im) oraz najwyższej temperatury w trakcie rozładowania (Tm) dla poszczególnych wartości mocy.

P [W] Puffs Q [mAh] E [Wh] Im [A] Tm [°C]
150 43 3208 11.01 49.84 71
140 48 3315 11.41 46.40 68
120 58 3385 11.78 39.77 60
100 73 3494 12.27 33.26 52
80 96 3636 12.91 26.59 44
60 132 3690 13.26 19.96 39
40 202 3740 13.49 13.22 31
20 432 3961 14.41 6.65 28

Rozładowanie impulsowe przez stałą oporność

Poniżej wykres pokazujący, że zależność ilości buchów od rezystancji grzałki jest proporcjonalna.

Tabelka niżej zawiera wartości ilości buchów, odebranego ładunku (Q), Energii (E), maksymalnego prądu (Im) oraz najwyższej temperatury w trakcie rozładowania (Tm) dla poszczególnych wartości rezystancji.

R [Ω] Puffs Q [mAh] E [Wh] Im [A] Tm [°C]
0.08 49 3554 12.12 46.18 73.1
0.10 63 3671 12.69 38.10 63.0
0.12 75 3670 12.79 31.88 49.5
0.14 89 3734 13.13 28.01 45.0
0.20 129 3877 13.85 20.01 42.0
