Samsung INR21700-30T

Rozładowanie stałym prądem.
Rezystancja wewnętrzna.
Rozładowanie ciągłe stałą mocą.
Rozładowanie impulsowe stałą mocą.
Rozładowanie impulsowe przez stałą oporność.

Sprawdzane ogniwo pochodzi z odzysku. Kupione jako nieużywane.
Waga i rozmiary zgadzają się ze specyfikacją. Izolacja nienaruszona, ślady po zgrzewach tylko na biegunie dodatnim.

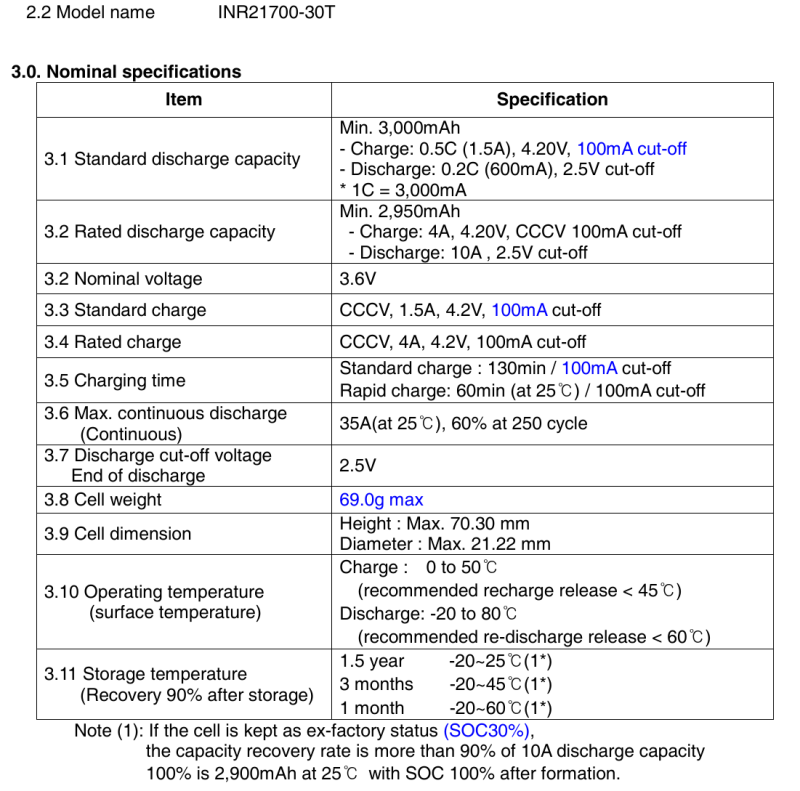

Zobaczmy dane z dokumentacji producenta:

Link do dokumentacji Samsung INR21700-30T.
Pojemność ogniwa jest określona przez rozładowanie ogniwa prądem 0,6A, do napięcia 2,5V, w temperaturze otoczenia 25°C.
Sposób testowania ogniwa jest opisany tutaj.

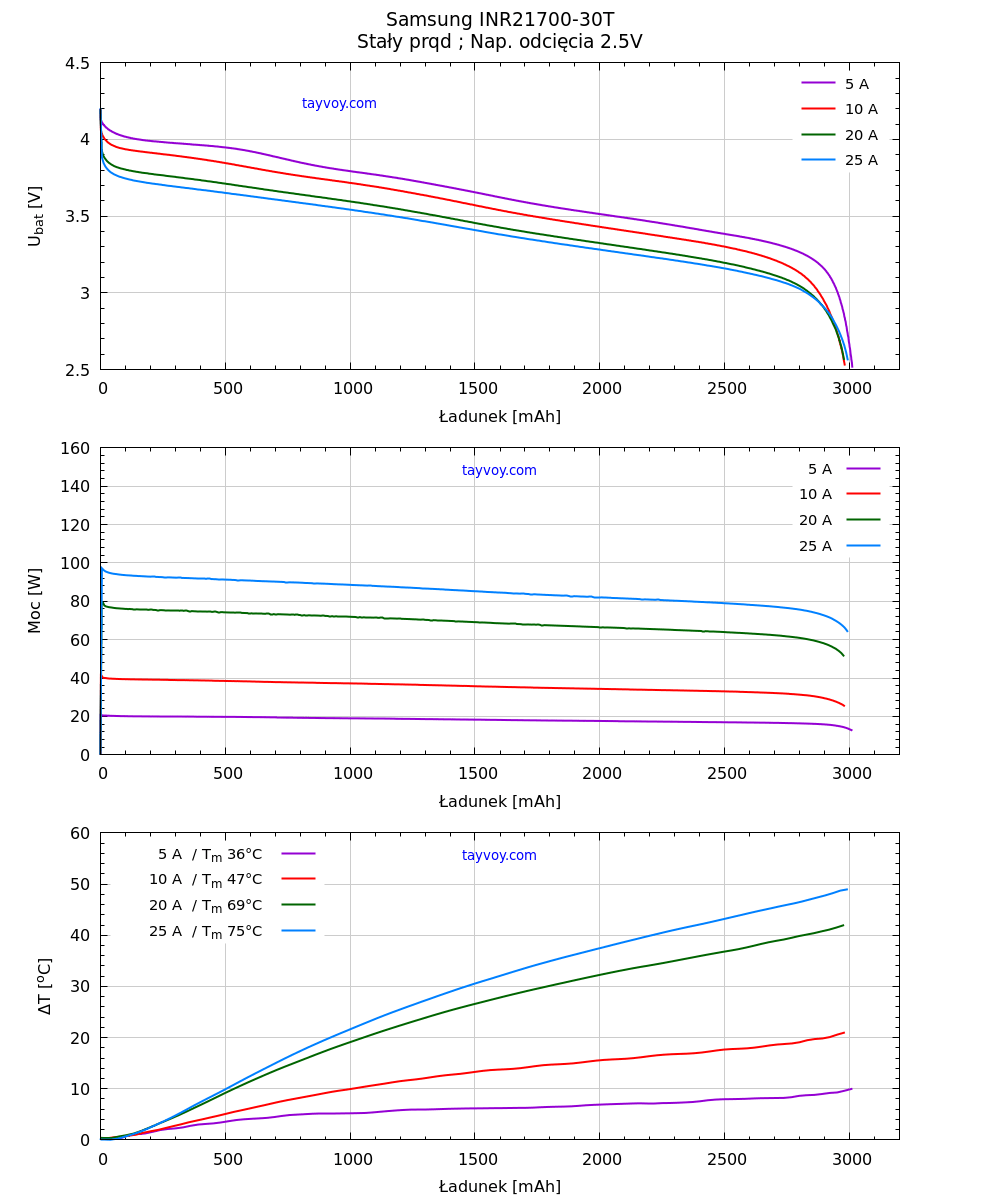

Rozładowania stałym prądem

Rezystancja wewnętrzna dla prądu stałego - 11mΩ.
Rezystancja wewnętrzna dla prądu zmiennego (AC) 1kHz - 6mΩ.
Pojemność (odebrany ładunek) przy 5A - 3010mAh.
Największy ciągły prąd przy którym temperatura ogniwa nie przekroczyła 75°C - 25A.

I [A]	Q [mAh]	E [Wh]	Psr [W]	Tm [°C]
5	3011	10.96	18.2	36
10	2981	10.60	35.6	47
20	2978	10.25	68.9	69
25	2993	10.16	84.9	75

Tabela poniżej pokazuje różnice w odebranym ładunku i odebranej energii przy rozładowaniu ogniwa do 2.5V oraz 3.0V. Q oznacza odebrany ładunek przy rozładowaniu do 2.5V, natomiast Q3 dla rozładowania do 3.0V. Analogicznie dla energii mamy E i E3.

I [A]	Q [mAh]	Q3 [mAh]	Q3/Q	E [Wh]	E3 [Wh]	E3/E
5	3011	2952	98%	10.96	10.79	98%
10	2981	2878	97%	10.60	10.31	97%
20	2978	2839	95%	10.25	9.86	96%
25	2993	2826	94%	10.16	9.69	95%

Rezystancja wewnętrzna

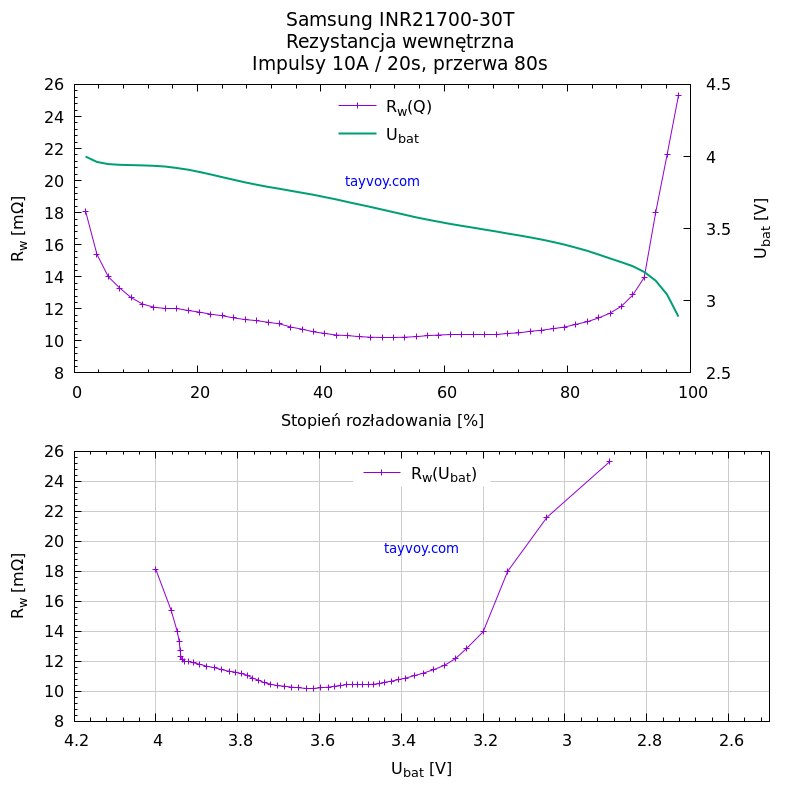

Poniżej wykresy rezystancji wewnętrznej w zależności od stopnia rozładowania ogniwa oraz od napięcia na jego biegunach, mierzona przez rozładowanie impulsami prądu o wartości 10A i czasie trwania 20s.
Przerwa między impulsami – 80s

Poniżej wartości rezystancji wewnętrznej, gdzie:
R_wp – rezystancja wewnętrzna naładowanego ogniwa
R_wsr – średnia pomiarów z całego zakresu
R_wmin – średnia pomiarów z zakresu między 40% i 60% rozładowania
R_wk – rezystancja wewnętrzna rozładowanego ogniwa

Rwp [mΩ]	Rwsr [mΩ]	Rwmin [mΩ]	Rwk [mΩ]
18.1	12.1	10.5	25.3

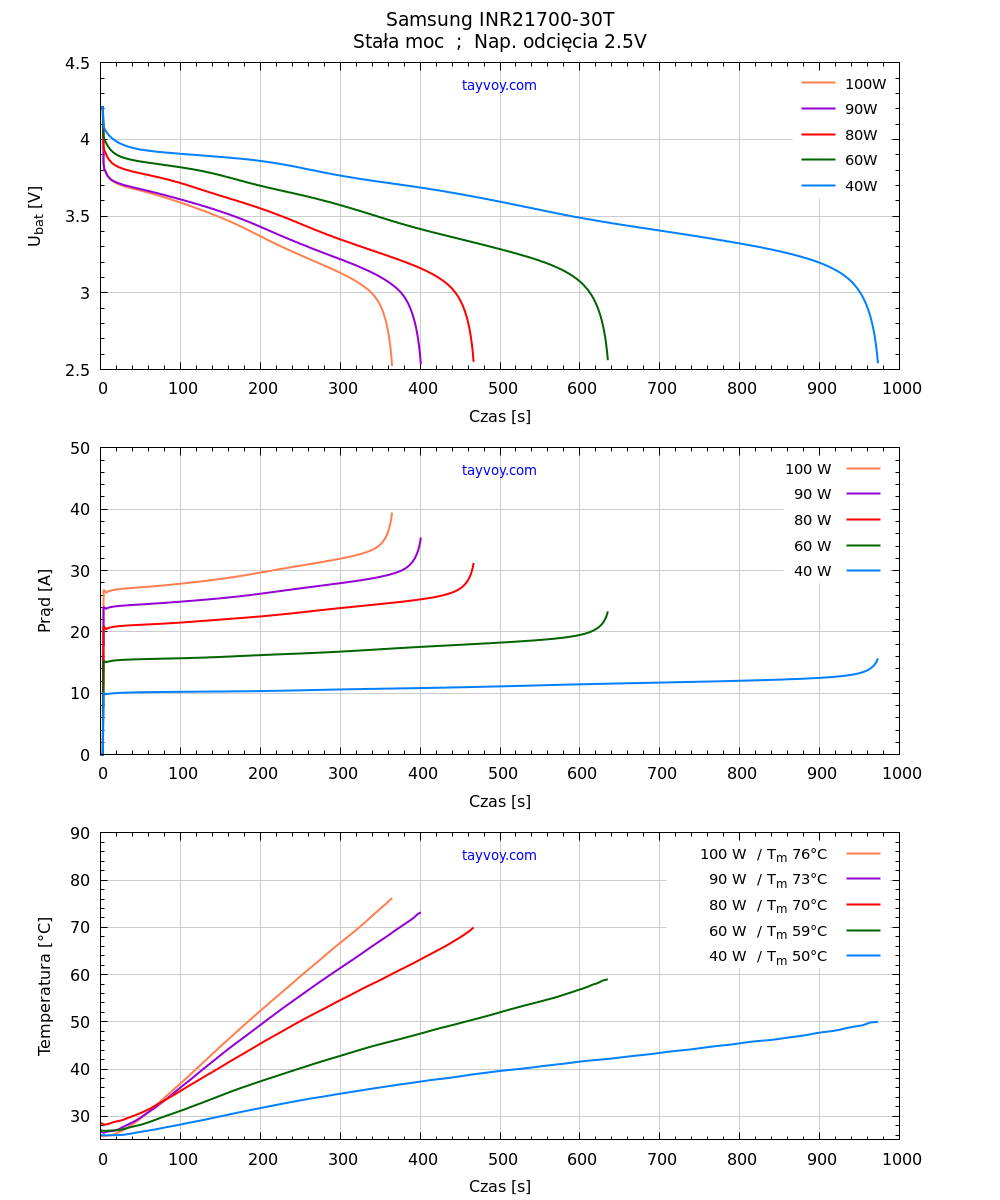

Rozładowania stałą mocą

Ogniwo można rozładowywać w sposób ciągły, w obudowie zamkniętej, mocą do 98W.

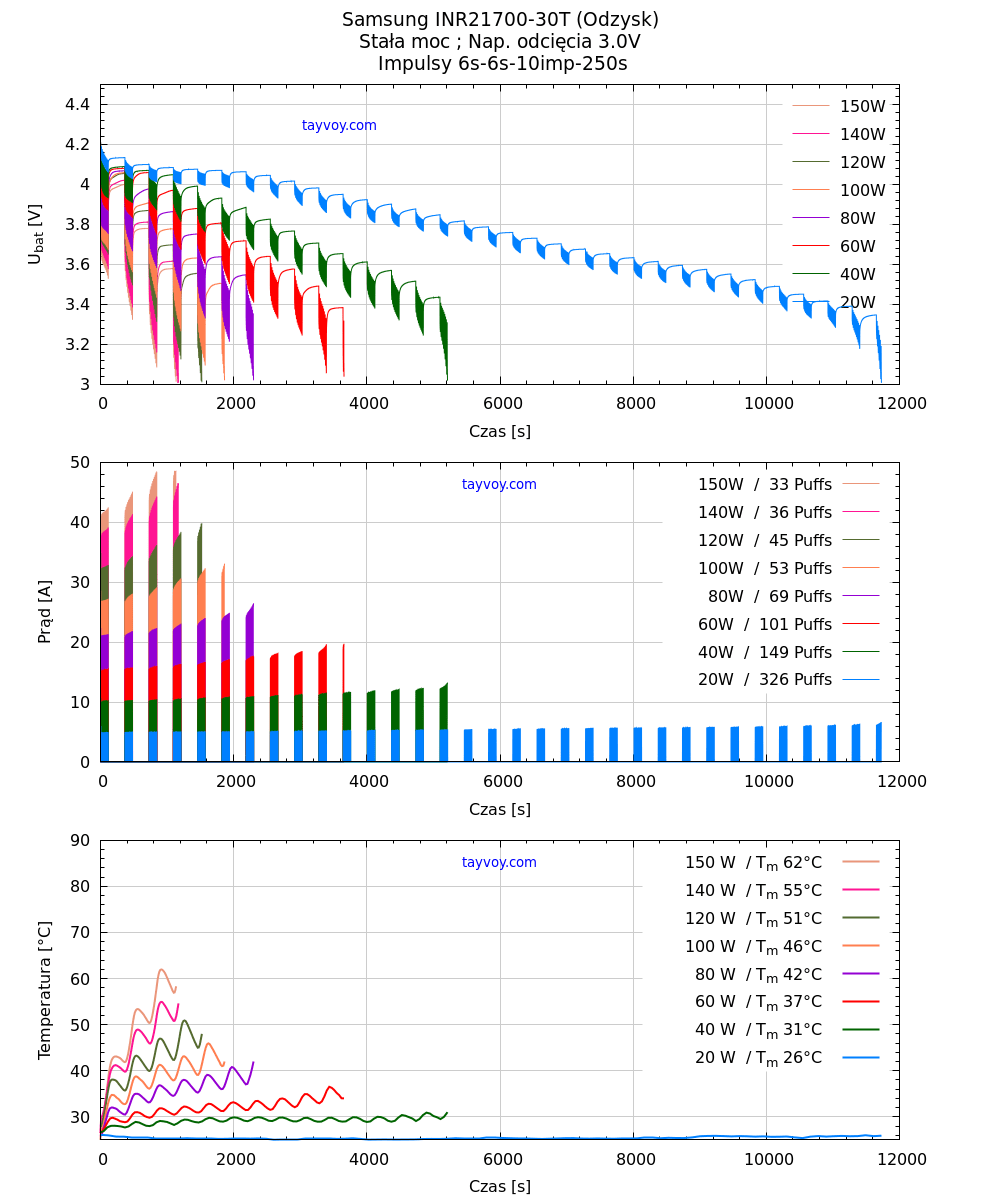

Rozładowanie impulsowe stałą mocą

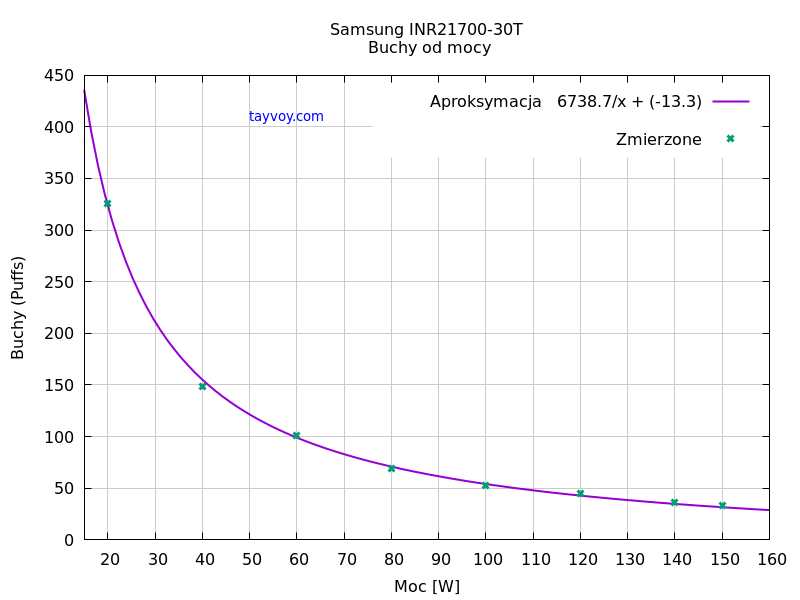

Poniżej widać, że wyniki pomiaru ilości umownych buchów w zależności od odbieranej mocy układają się ładnie na hiperboli.
Jeżeli chcemy oszacować ilość umownych buchów dla mocy innej niż była użyta w pomiarach możemy skorzystać z zamieszczonego na wykresie wzoru wstawiając moc w Watach w miejsce „x”.

Tabelka niżej zawiera wartości ilości umownych buchów, odebranego ładunku (Q), Energii (E), maksymalnego prądu (Im) oraz najwyższej temperatury w trakcie rozładowania (Tm) dla poszczególnych wartości mocy.

P [W]	Puffs	Q [mAh]	E [Wh]	Im [A]	Tm [°C]
150	33	2491	8.46	48.57	62
140	36	2504	8.56	46.54	55
120	45	2656	9.14	39.84	51
100	53	2592	8.97	33.09	46
80	69	2655	9.31	26.48	42
60	101	2844	10.15	19.73	37
40	149	2761	9.99	13.24	31
20	326	2956	10.89	6.65	26

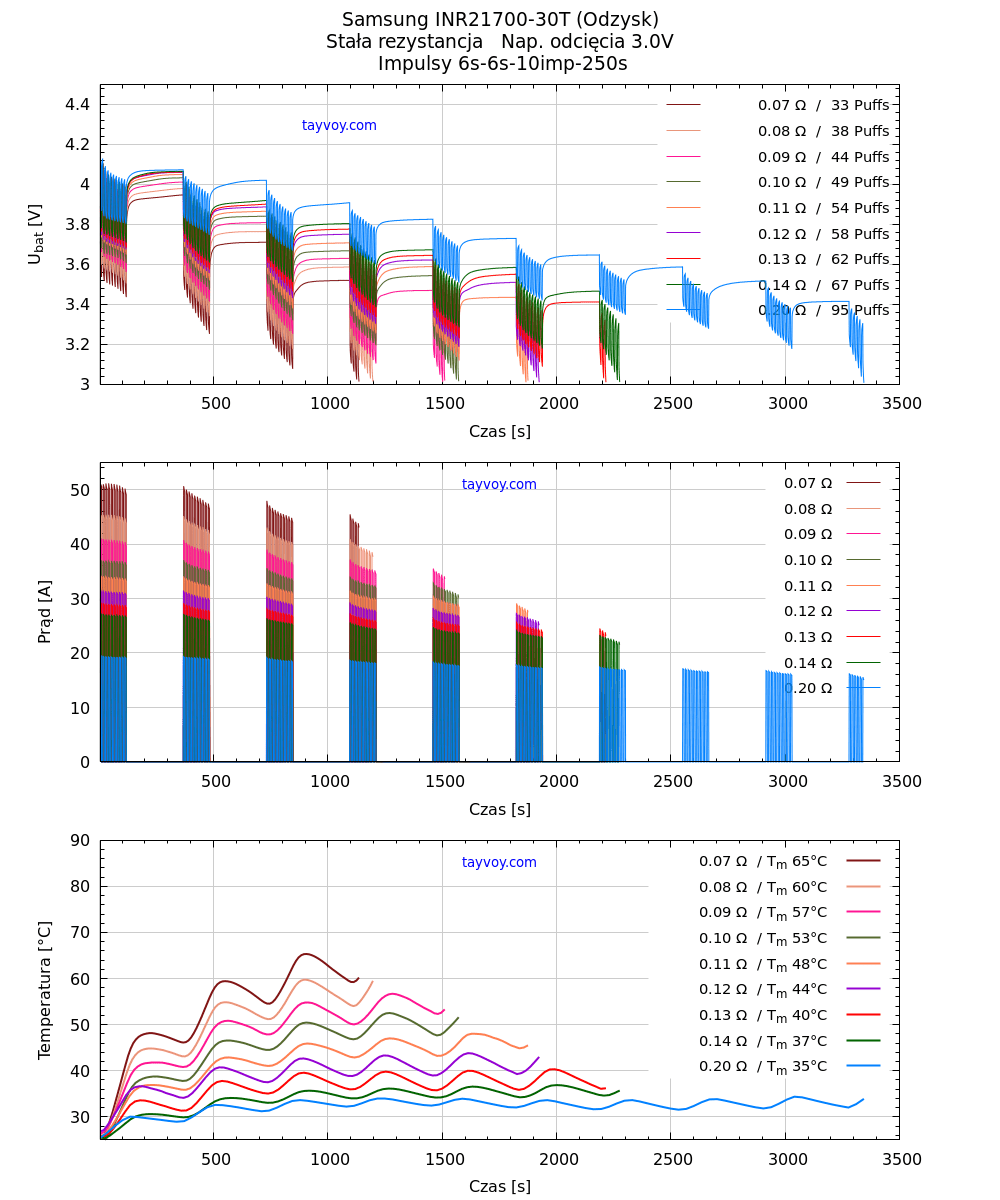

Rozładowanie impulsowe przez stałą oporność

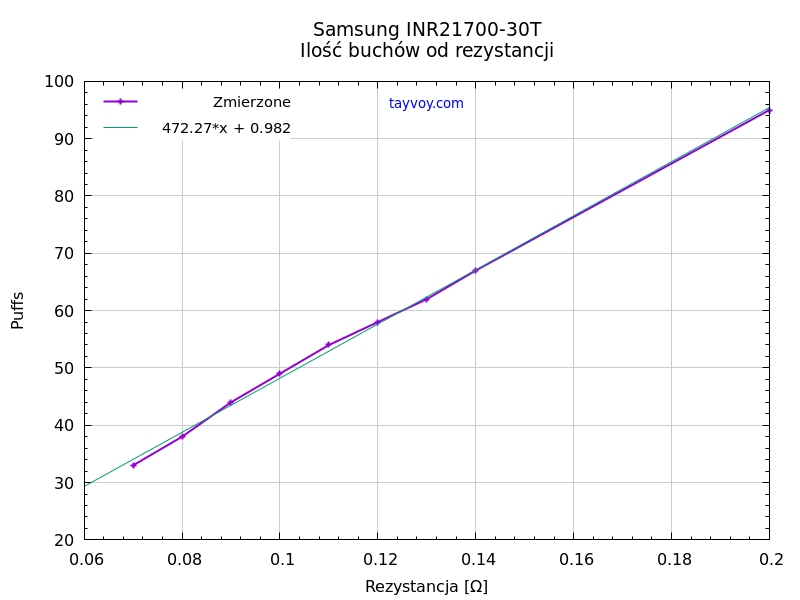

Poniżej wykres pokazujący, że zależność ilości buchów od rezystancji grzałki jest proporcjonalna.

Tabelka niżej zawiera wartości ilości buchów, odebranego ładunku (Q), Energii (E), maksymalnego prądu (Im) oraz najwyższej temperatury w trakcie rozładowania (Tm) dla poszczególnych wartości rezystancji.

R [Ω]	Puffs	Q [mAh]	E [Wh]	Im [A]	Tm[°C]
0.070	33	2676	8.95	51.14	65.4
0.080	38	2730	9.23	45.38	59.9
0.090	44	2802	9.55	40.98	56.9
0.100	49	2831	9.71	37.09	52.6
0.110	54	2840	9.81	34.20	48.2
0.120	58	2825	9.79	31.47	44.0
0.130	62	2782	9.67	29.16	40.4
0.140	67	2801	9.77	27.19	36.9
0.200	95	2826	10.4	19.52	34.6
