Samsung INR18650-30Q

Rozładowanie stałym prądem.
Rozładowanie ciągłe stałą mocą.
Rezystancja wewnętrzna.
Rozładowanie impulsowe stałą mocą.
Rozładowanie impulsowe przez stałą oporność.

Ogniwa kupione jako nowe, waga i wymiary zgodne ze specyfikacją producenta.
Link do dokumentacji Samsung INR18650-30Q.
Sposób testowania ogniwa jest opisany tutaj.
Dane z dokumentacji.

Pojemność znamionowa tego ogniwa (2950mAh) jest określona poprzez rozładowanie go do napięcia 2,5V, prądem o wartości 600mA po uprzednim ładowaniu prądem 1,5A do napięcia 4,20V i przerwaniu ładowania gdy prąd spadnie poniżej 150mA.
Znamionowy prąd ładowania to 1,5A, może być ładowane nawet prądem do 4A ale należy kontrolować temperaturę w trakcie ładowania.
Można je stosować w e-p przy wapowaniu MTL, latarkach, elektronarzędziach małej mocy i power bankach.

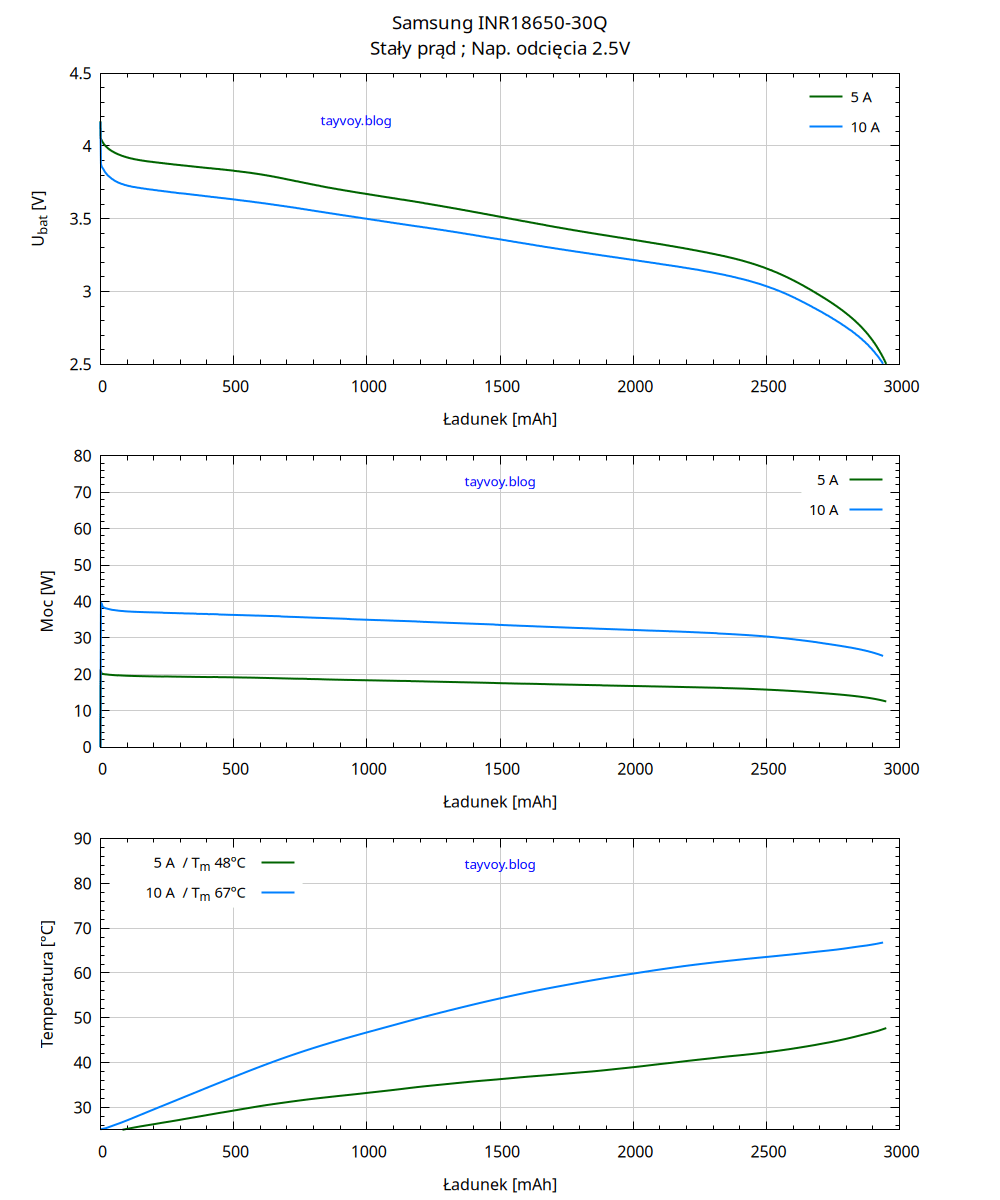

Zapis rozładowań stałym prądem – ogniwo w izolacji cieplnej

Rezystancja wewnętrzna dla prądu stałego - około 17mΩ.
Impedancja wewnętrzna dla prądu zmiennego (AC) 1kHz - około 12mΩ.
Pojemność (odebrany ładunek) przy prądzie 5A - 2950mAh.
Największy ciągły prąd przy którym temperatura ogniwa nie przekroczyła 75°C - 13A.

Rezystancja wewnętrzna

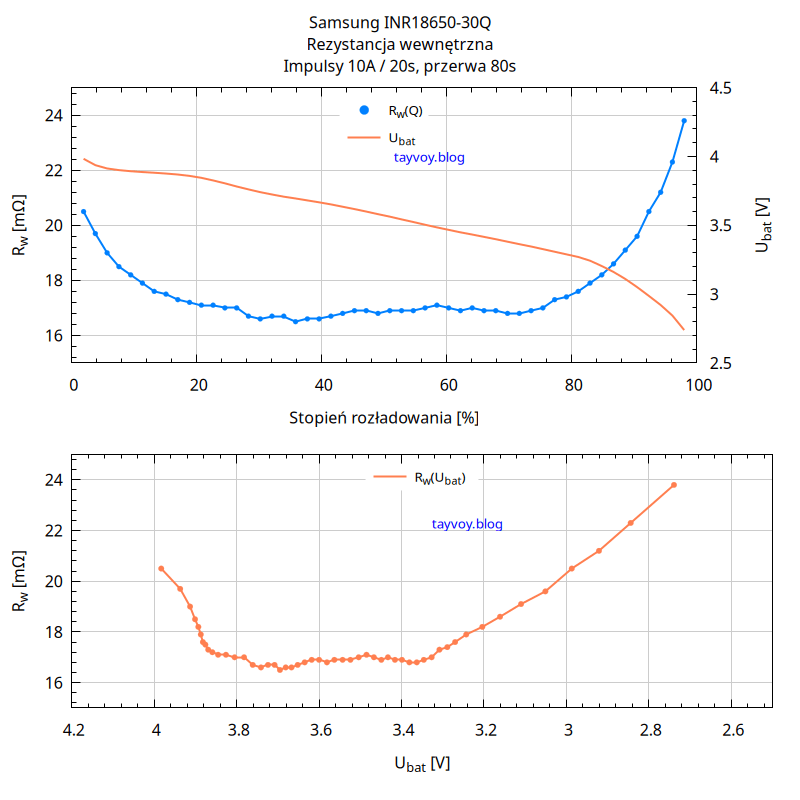

Poniżej wykresy rezystancji wewnętrznej w zależności od stopnia rozładowania ogniwa oraz od napięcia na jego biegunach, mierzona przez rozładowanie impulsami prądu o wartości 10A i czasie trwania 20s.
Przerwa między impulsami – 80s

Poniżej wartości rezystancji wewnętrznej, gdzie:
Rwp – rezystancja wewnętrzna na początku rozładowania
Rwsr – średnia pomiarów z całego zakresu
Rwmin – średnia pomiarów z zakresu między 30% i 70% rozładowania
Rwk – rezystancja wewnętrzna rozładowanego ogniwa

Rwp[mΩ] Rwsr[mΩ] Rwmin[mΩ] Rwk[mΩ]
20.5 17.7 16.8 23.8

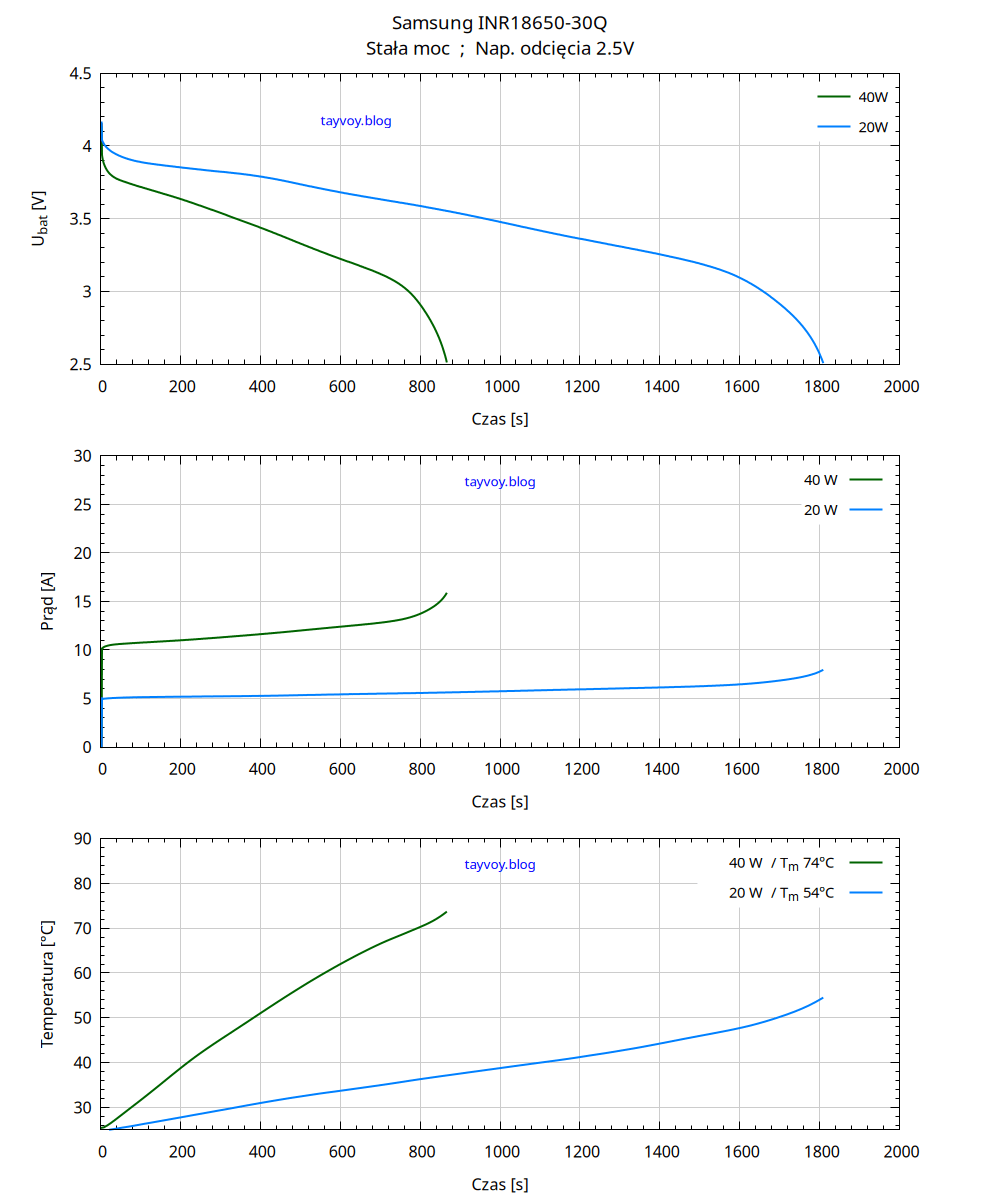

Rozładowanie ciągłe stałą mocą

Ogniwo można rozładowywać w sposób ciągły, w obudowie zamkniętej, mocą do 40W.

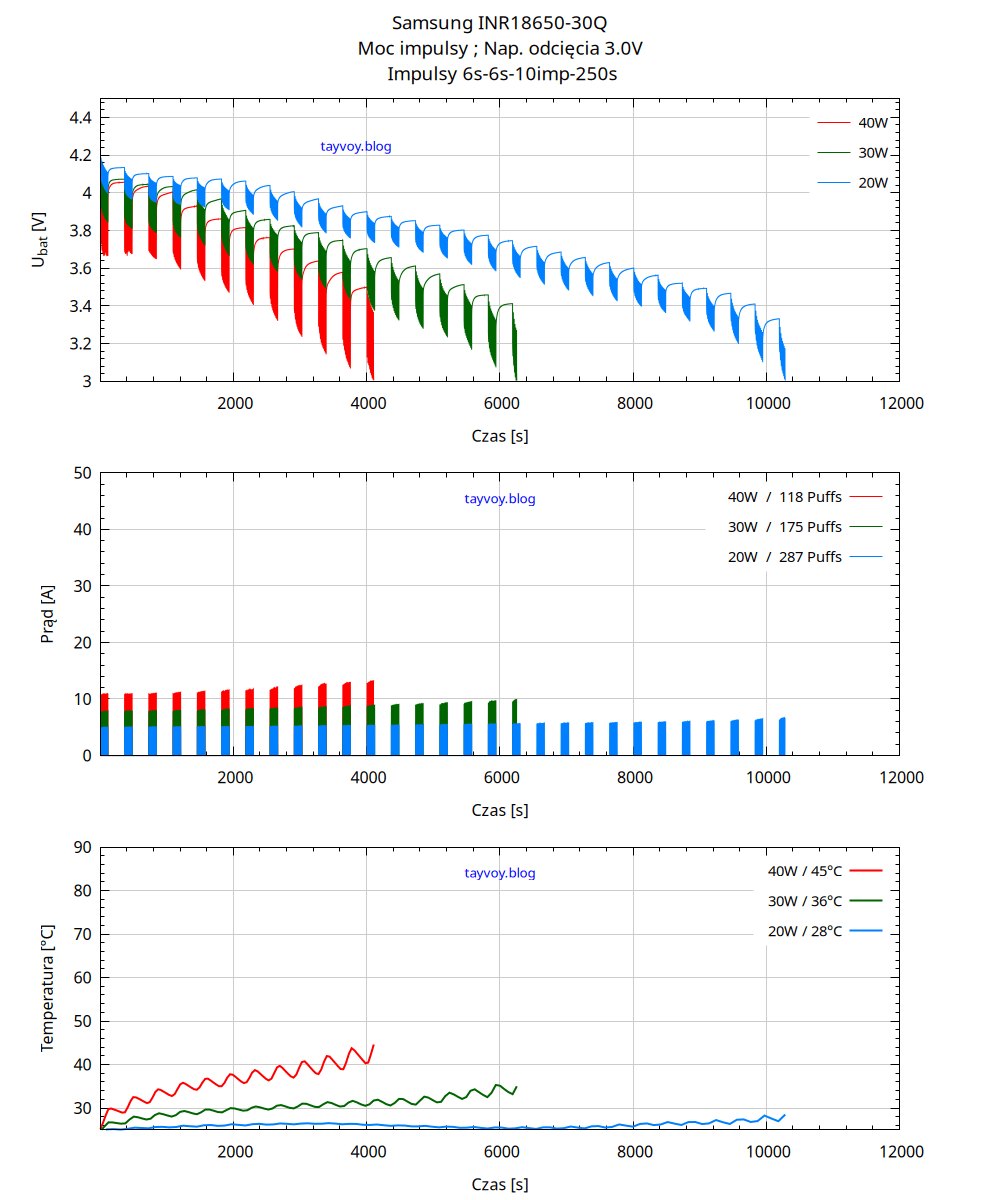

Rozładowanie impulsowe stałą mocą

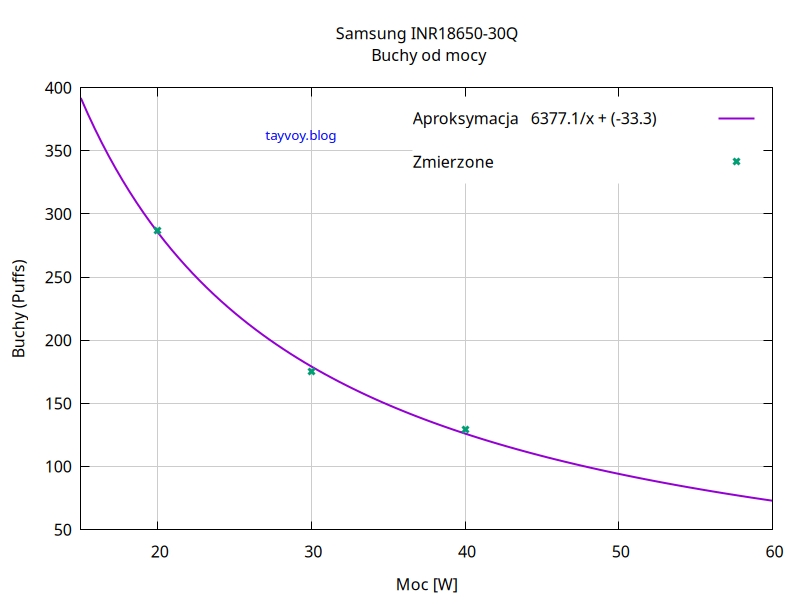

Poniżej widać że wyniki pomiaru ilości umownych buchów w zależności od odbieranej mocy układają się ładnie na hiperboli.
Jeżeli chcemy oszacować ilość umownych buchów dla mocy innej niż była użyta w pomiarach możemy skorzystać z zamieszczonego na wykresie wzoru wstawiając moc w Watach w miejsce „x”.

Tabelka niżej zawiera wartości ilości umownych buchów, odebranego ładunku (Q), Energii (E), maksymalnego prądu (Im) oraz najwyższej temperatury w trakcie rozładowania (Tm) dla poszczególnych wartości mocy.

P [W] Puffs Q [mAh] E [Wh] Im [A] Tm [°C]
20 287 2636 9.59 6.65 28
30 175 2486 8.78 9.98 36
40 118 2301 7.91 13.29 45

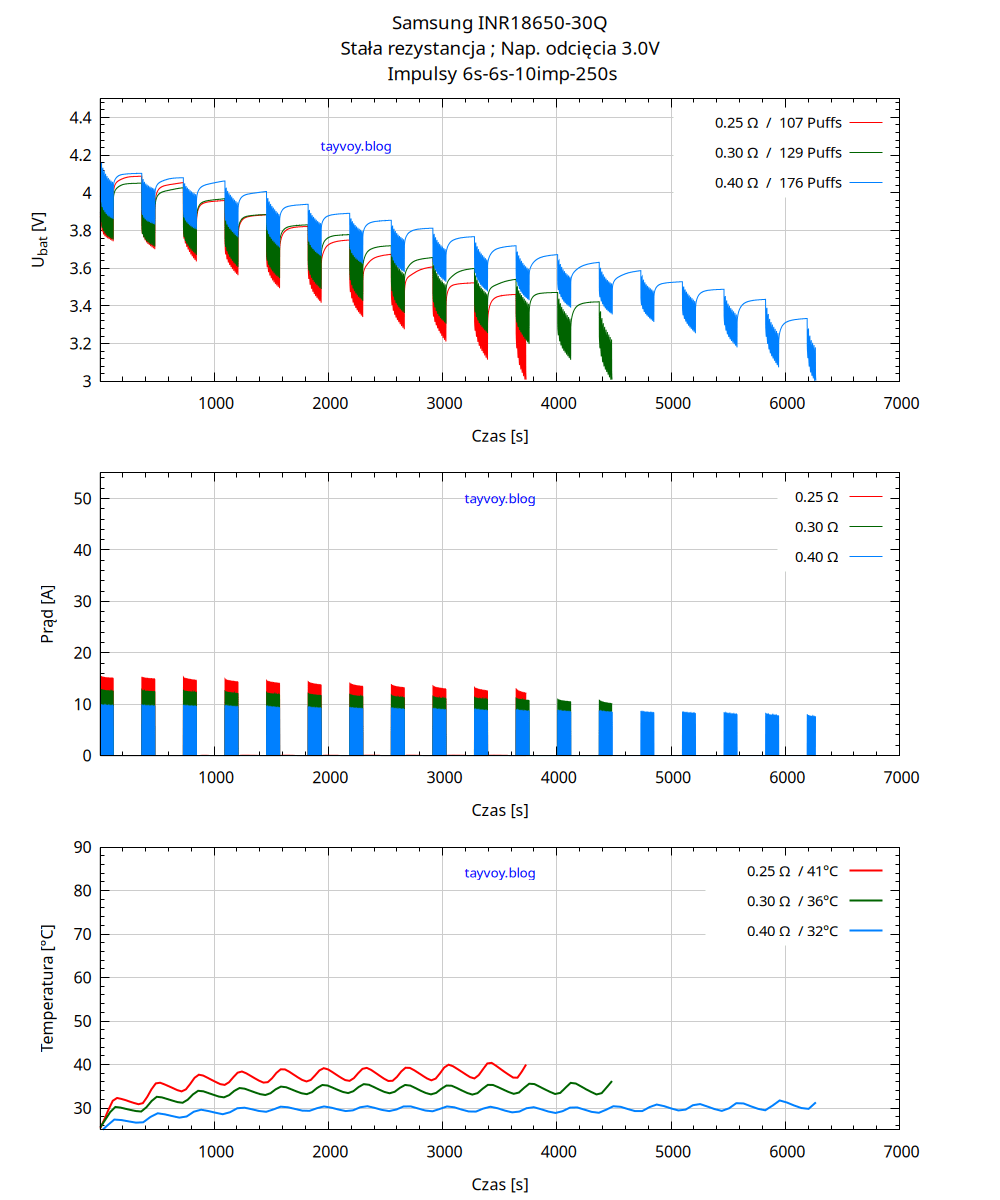

Rozładowanie impulsowe przez stałą oporność

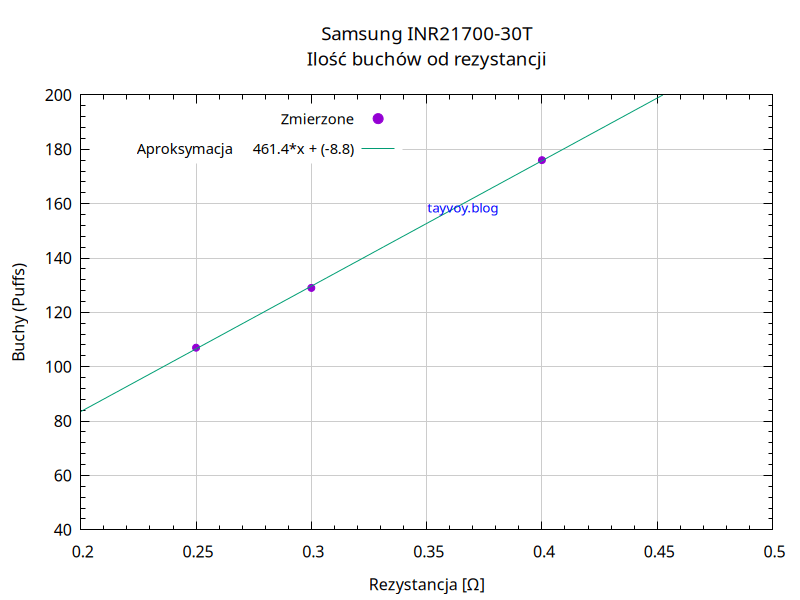

Poniżej wykres pokazujący, że zależność ilości buchów od rezystancji grzałki jest proporcjonalna.

Tabelka niżej zawiera wartości ilości buchów, odebranego ładunku (Q), Energii (E), maksymalnego prądu (Im) oraz najwyższej temperatury w trakcie rozładowania (Tm) dla poszczególnych wartości rezystancji.

R [Ω] Puffs Q [mAh] E [Wh] Im [A] Tm
0.25 107 2519 8.82 15.44 40.8
0.30 129 2508 8.76 12.91 36.2
0.40 176 2615 9.33 10.10 32.0
