Molicel INR18650-P30B

Rozładowanie stałym prądem.
Rozładowanie ciągłe stałą mocą.
Rezystancja wewnętrzna.
Rozładowanie impulsowe stałą mocą.
Rozładowanie impulsowe przez stałą oporność.

Ogniwa kupione jako nowe, waga i wymiary zgodne ze specyfikacją producenta.
Linki do dokumentacji: Molicel-INR18650-P30B oraz Molicel INR18650-P30B.
Sposób testowania ogniwa jest opisany tutaj.

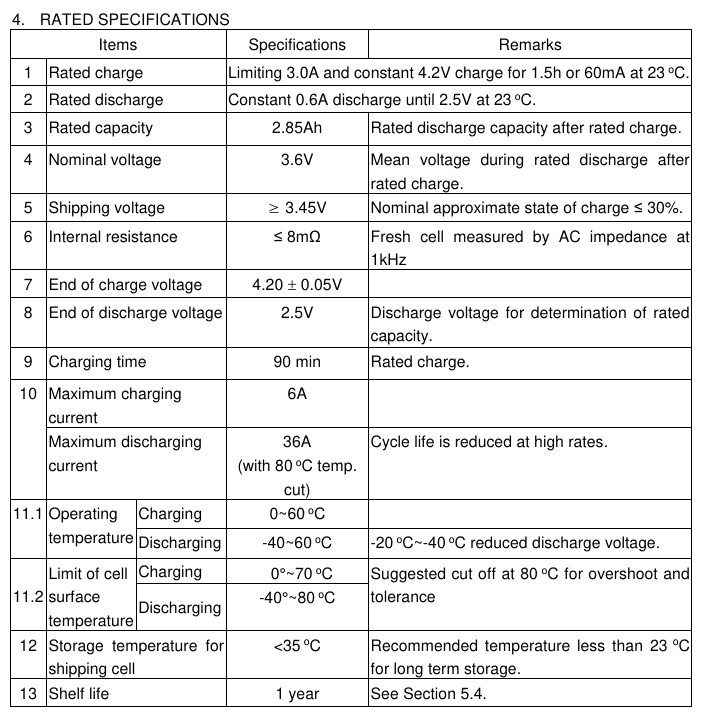

Dane z dokumentacji.

Pojemność znamionowa tego ogniwa (2850mAh) jest określona poprzez rozładowanie go do napięcia 2,5V, prądem o wartości 600mA.
Znamionowy prąd ładowania to 3A, może być ładowane nawet prądem do 6A.
Można je stosować w e-p, latarkach, elektronarzędziach, power bankach i pojazdach elektrycznych.

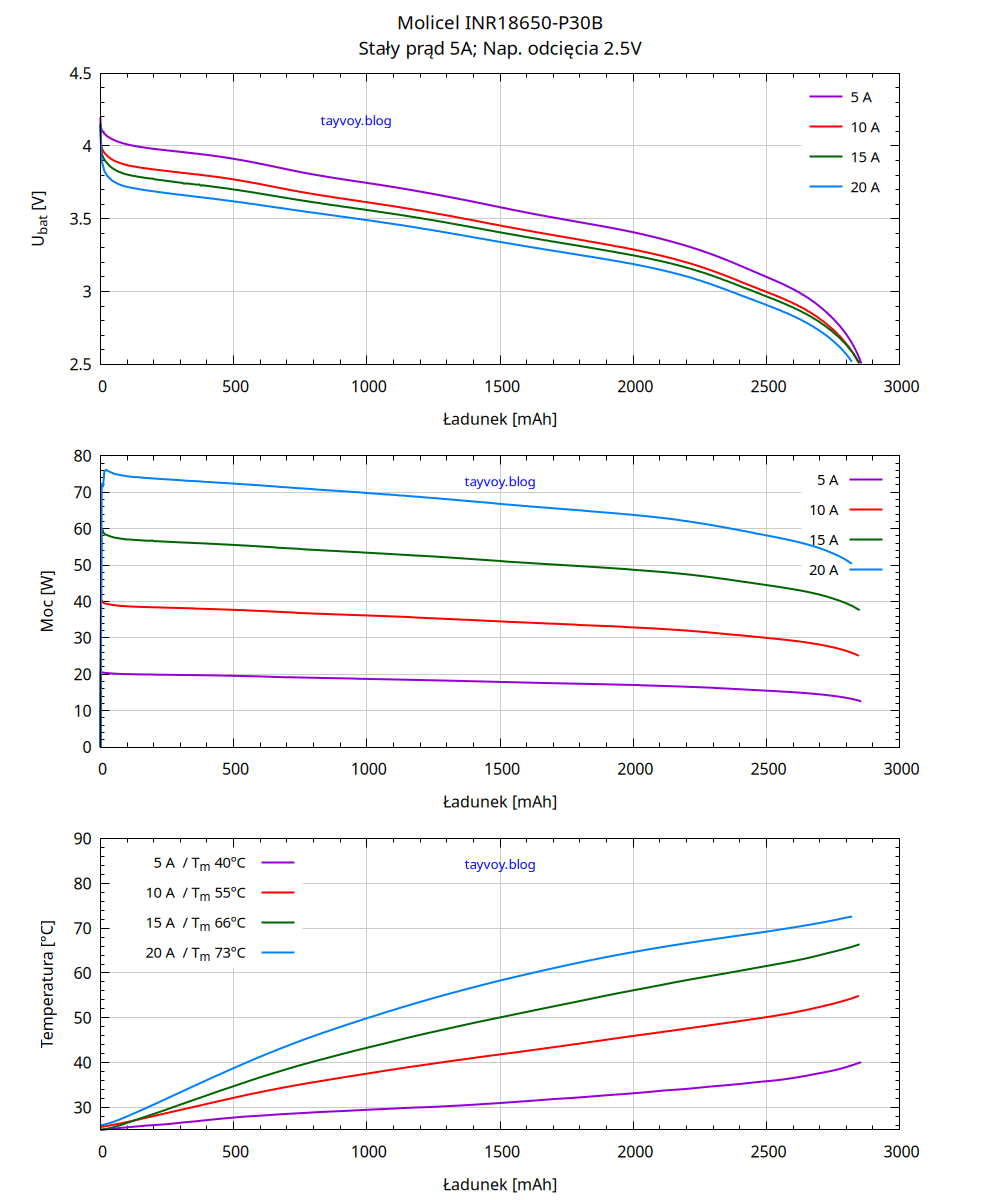

Zapis rozładowań stałym prądem – ogniwo w izolacji cieplnej

Rezystancja wewnętrzna dla prądu stałego - ~12mΩ.
Impedancja wewnętrzna dla prądu zmiennego (AC) 1kHz - 6,8mΩ.
Pojemność (odebrany ładunek) przy prądzie 10A - 2847mAh.
Największy ciągły prąd przy którym temperatura ogniwa nie przekroczyła 75°C - 20A.

Rezystancja wewnętrzna

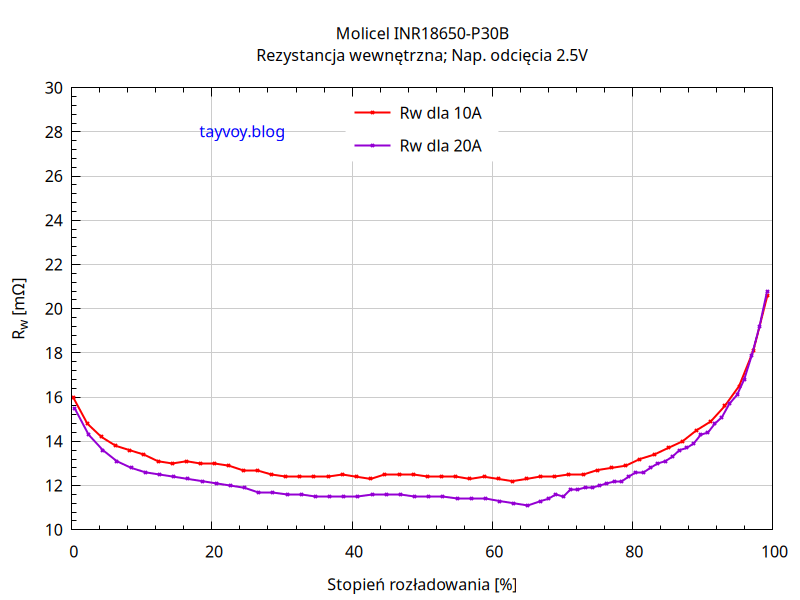

Poniżej wykresy rezystancji wewnętrznej w zależności od stopnia rozładowania ogniwa oraz od napięcia na jego biegunach, mierzona przez rozładowanie impulsami prądu o wartości 10A i czasie trwania 20s oraz 20A i czasie trwania 10s.
Przerwa między impulsami – 80s.

Poniżej wartości rezystancji wewnętrznej, gdzie:
R_wp – rezystancja wewnętrzna na początku rozładowania
R_wsr – średnia pomiarów z całego zakresu
R_wmin – średnia pomiarów z zakresu między 40% i 60% rozładowania
R_wk – rezystancja wewnętrzna rozładowanego ogniwa

I[A]	Rwp[mΩ]	Rwsr[mΩ]	Rwmin[mΩ]	Rwk[mΩ]
10	16.0	13.3	12.4	20.6
20	15.5	12.8	11.6	20.8

Rozładowanie ciągłe stałą mocą

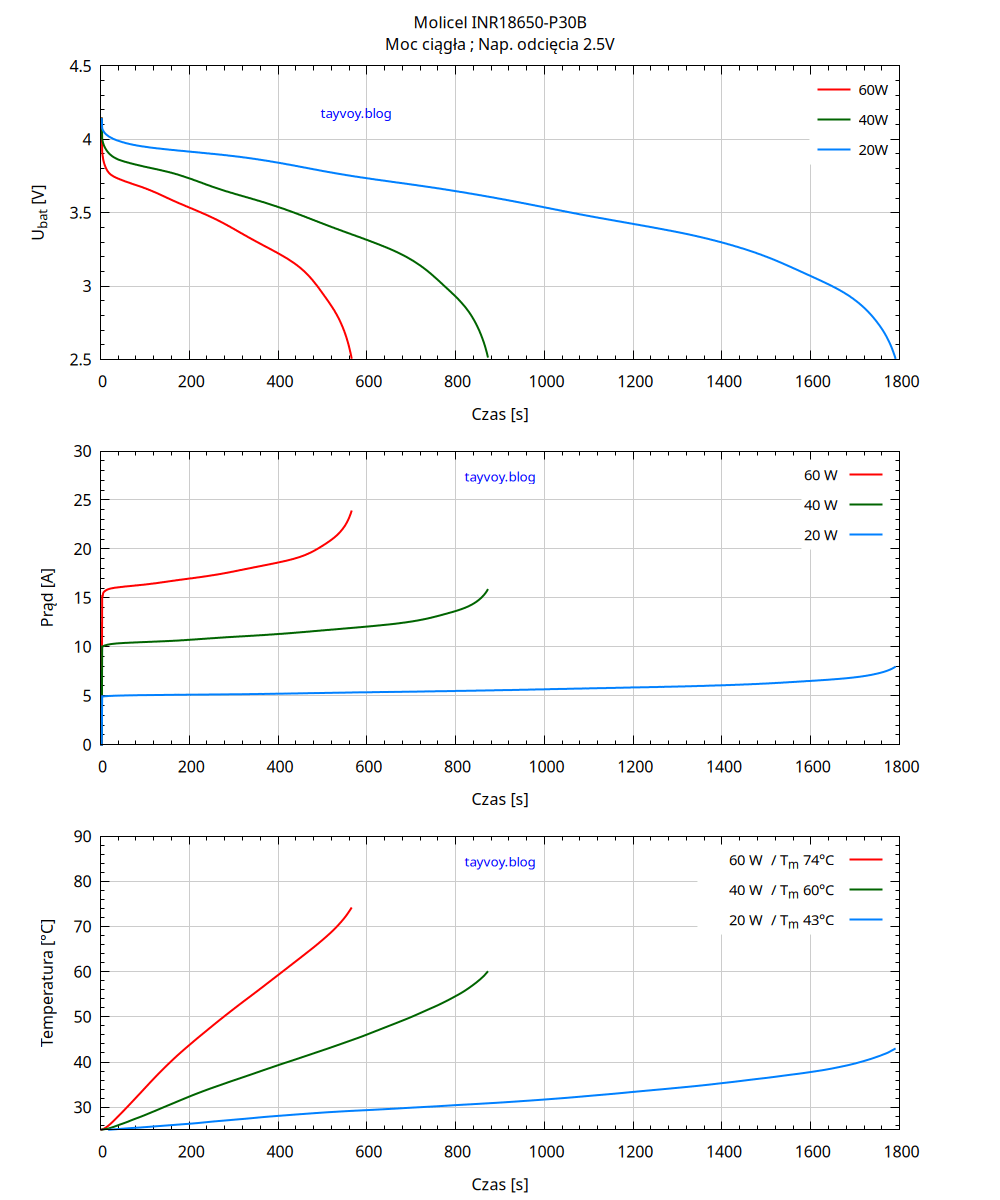

Ogniwo można rozładowywać w sposób ciągły, w obudowie zamkniętej, mocą do 60W.

Rozładowanie impulsowe stałą mocą

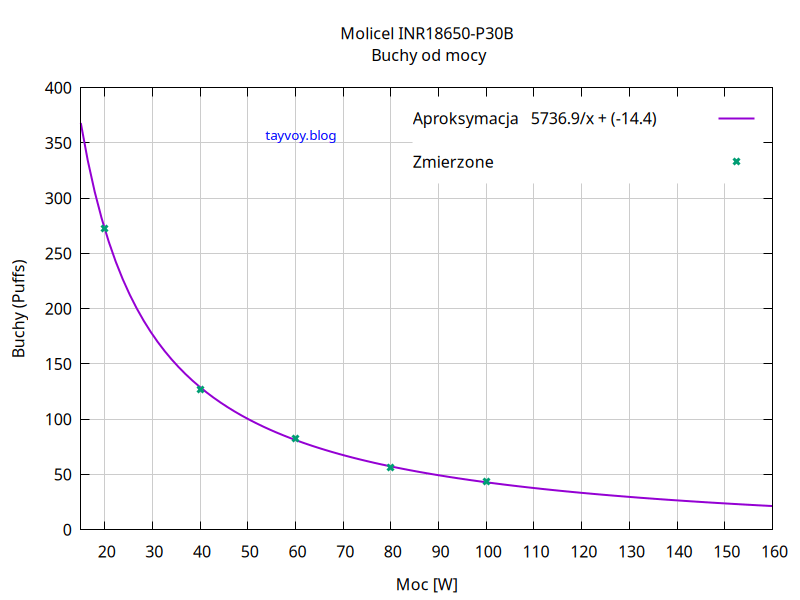

Poniżej widać że wyniki pomiaru ilości umownych buchów w zależności od odbieranej mocy układają się ładnie na hiperboli.
Jeżeli chcemy oszacować ilość umownych buchów dla mocy innej niż była użyta w pomiarach możemy skorzystać z zamieszczonego na wykresie wzoru wstawiając moc w Watach w miejsce „x”.

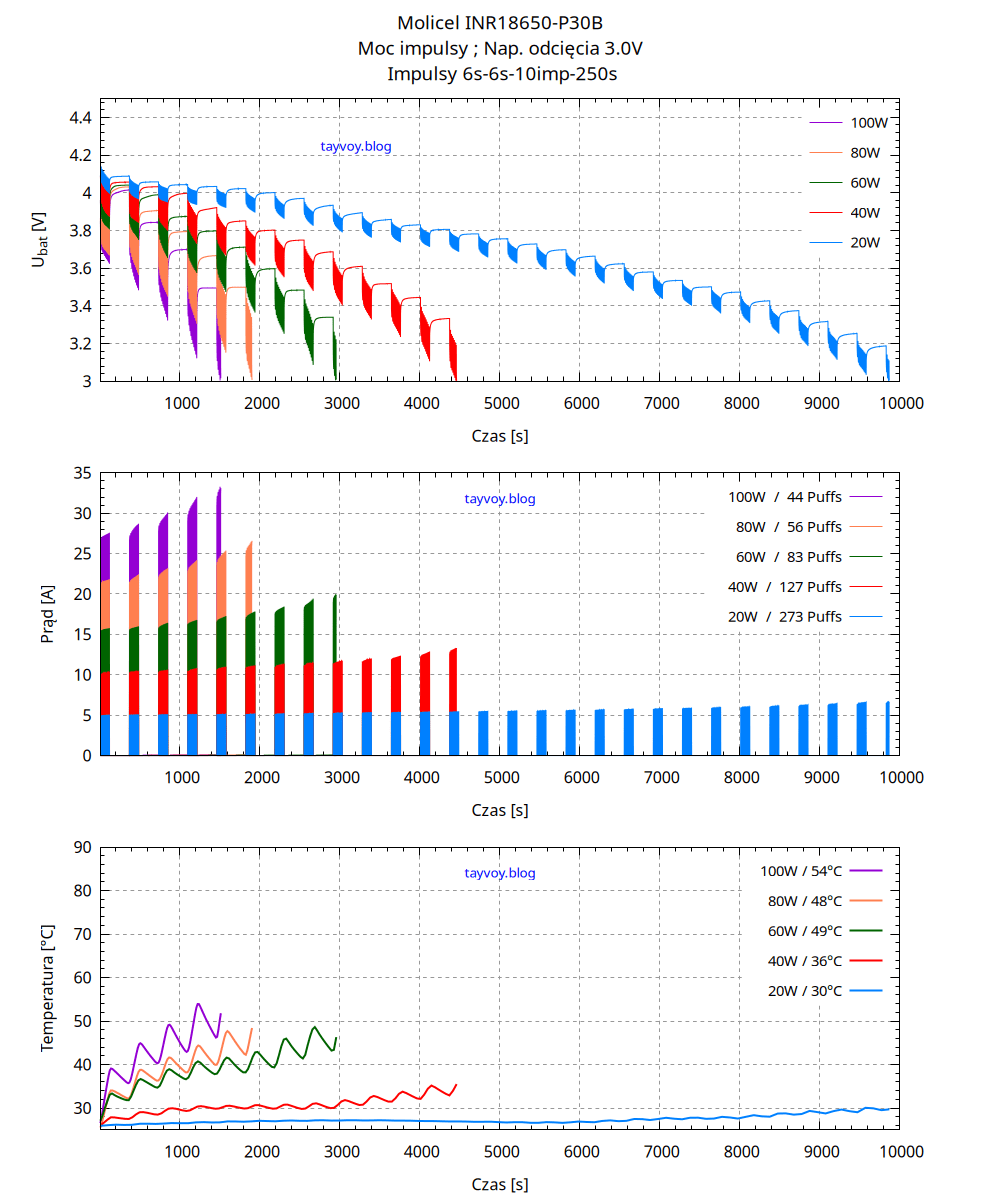

Tabelka niżej zawiera wartości ilości umownych buchów, odebranego ładunku (Q), Energii (E), maksymalnego prądu (Im) oraz najwyższej temperatury w trakcie rozładowania (Tm) dla poszczególnych wartości mocy.

P [W]	Puffs	Q [mAh]	E [Wh]	Im [A]	Tm [°C]
100	44	2166	7.46	33.27	54
80	56	2205	7.62	26.58	48
60	83	2375	8.38	19.96	49
40	127	2388	8.49	13.31	36
20	273	2522	9.11	6.66	30

Rozładowanie impulsowe przez stałą oporność

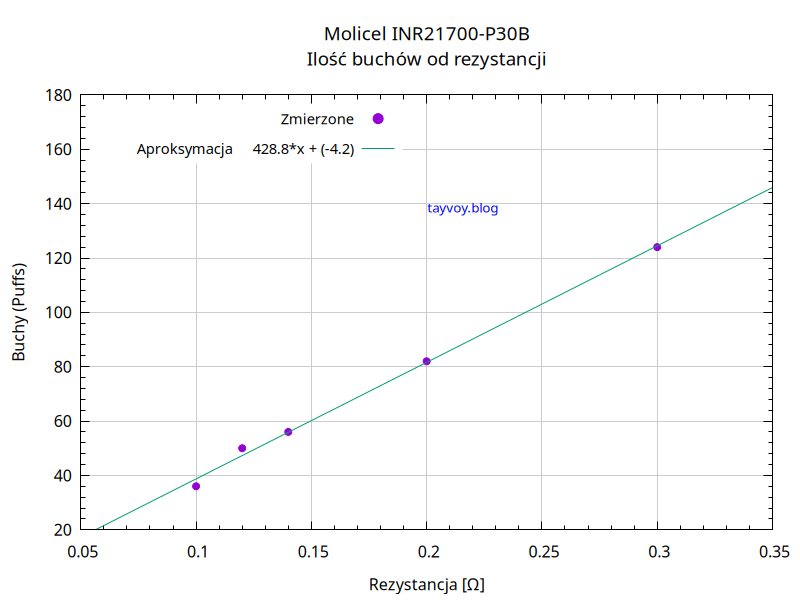

Poniżej wykres pokazujący, że zależność ilości buchów od rezystancji grzałki jest proporcjonalna.

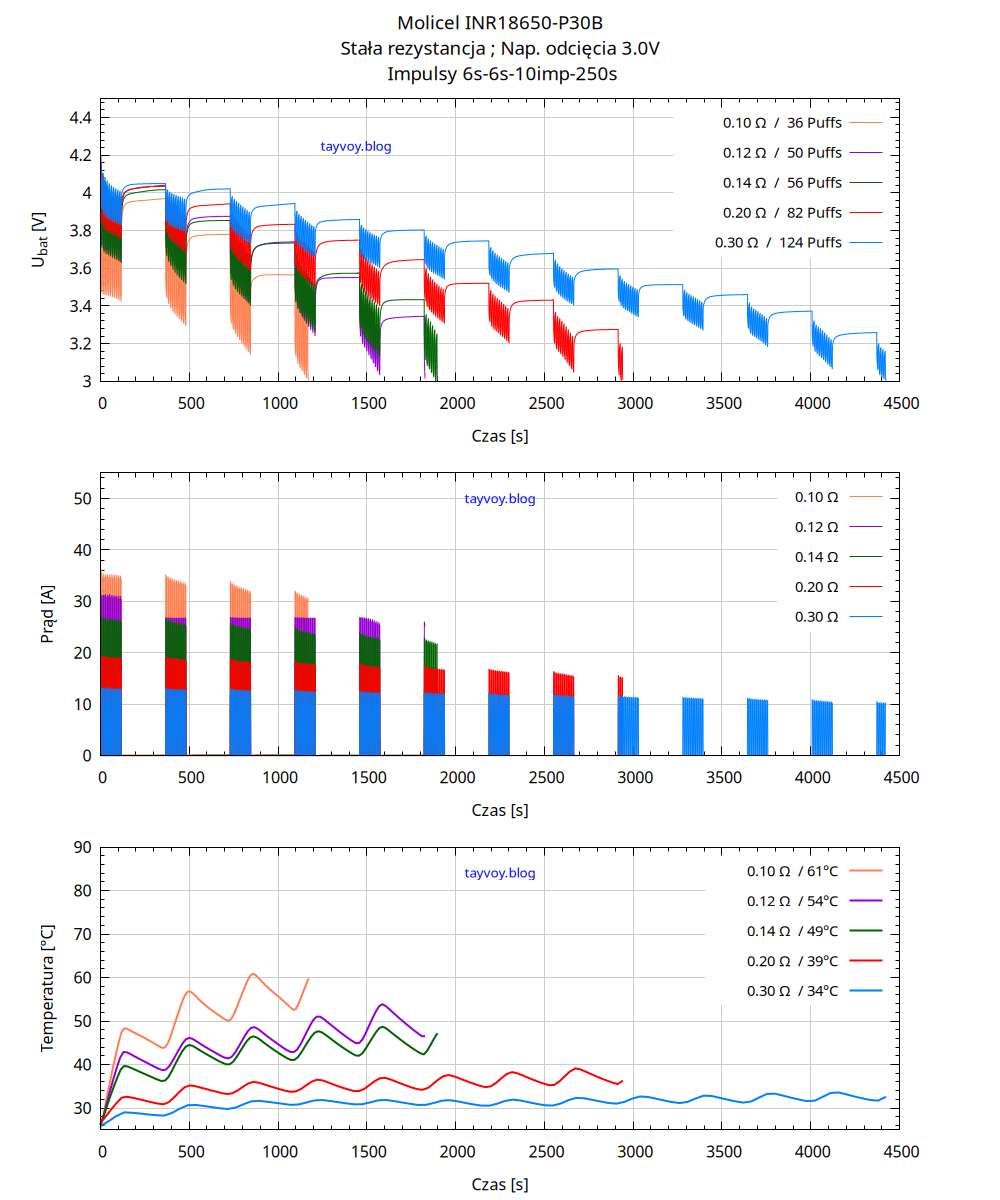

Tabelka niżej zawiera wartości ilości buchów, odebranego ładunku (Q), Energii (E), maksymalnego prądu (Im) oraz najwyższej temperatury w trakcie rozładowania (Tm) dla poszczególnych wartości rezystancji.

R [Ω]	Puffs	Q [mAh]	E [Wh]	Im [A]	Tm [°C]
0.10	36	2066	6.88	36.22	61.4
0.12	50	2317	8.06	31.45	54.4
0.14	56	2323	7.99	26.91	49.2
0.20	82	2400	8.41	19.37	39.4
0.30	124	2444	8.65	13.30	33.9
