Molicel INR 21700-P50B

Rozładowanie stałym prądem.
Rezystancja wewnętrzna.
Rozładowanie ciągłe ze stałą mocą.
Rozładowanie impulsowe stałą mocą.
Rozładowanie impulsowe przez stałą oporność.

Ogniwa kupione jako nowe. Waga i rozmiary zgadzają się ze specyfikacją.
Sposób testowania ogniwa jest opisany tutaj.
Link do dokumentacji Molicel INR21700-P50B.pdf.

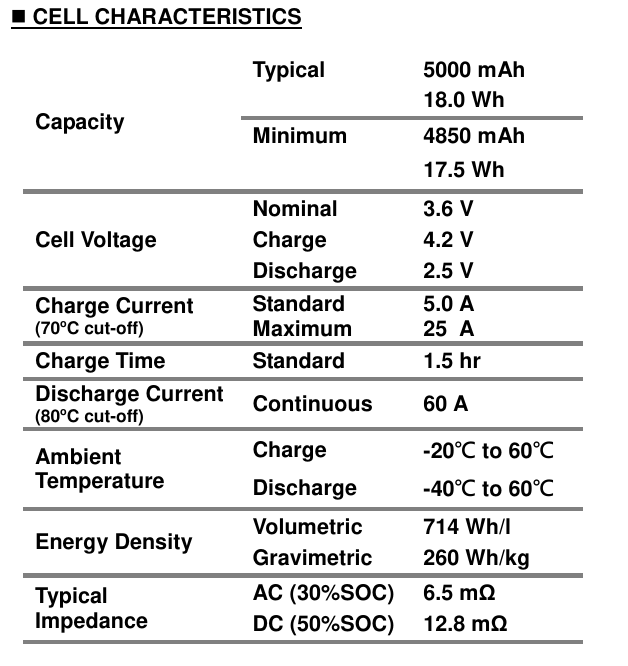

Dane z dokumentacji producenta: 


Pojemność ogniwa jest określona przez rozładowanie ogniwa prądem 0,9A, do napięcia 2,5V, w temperaturze otoczenia 25°C.

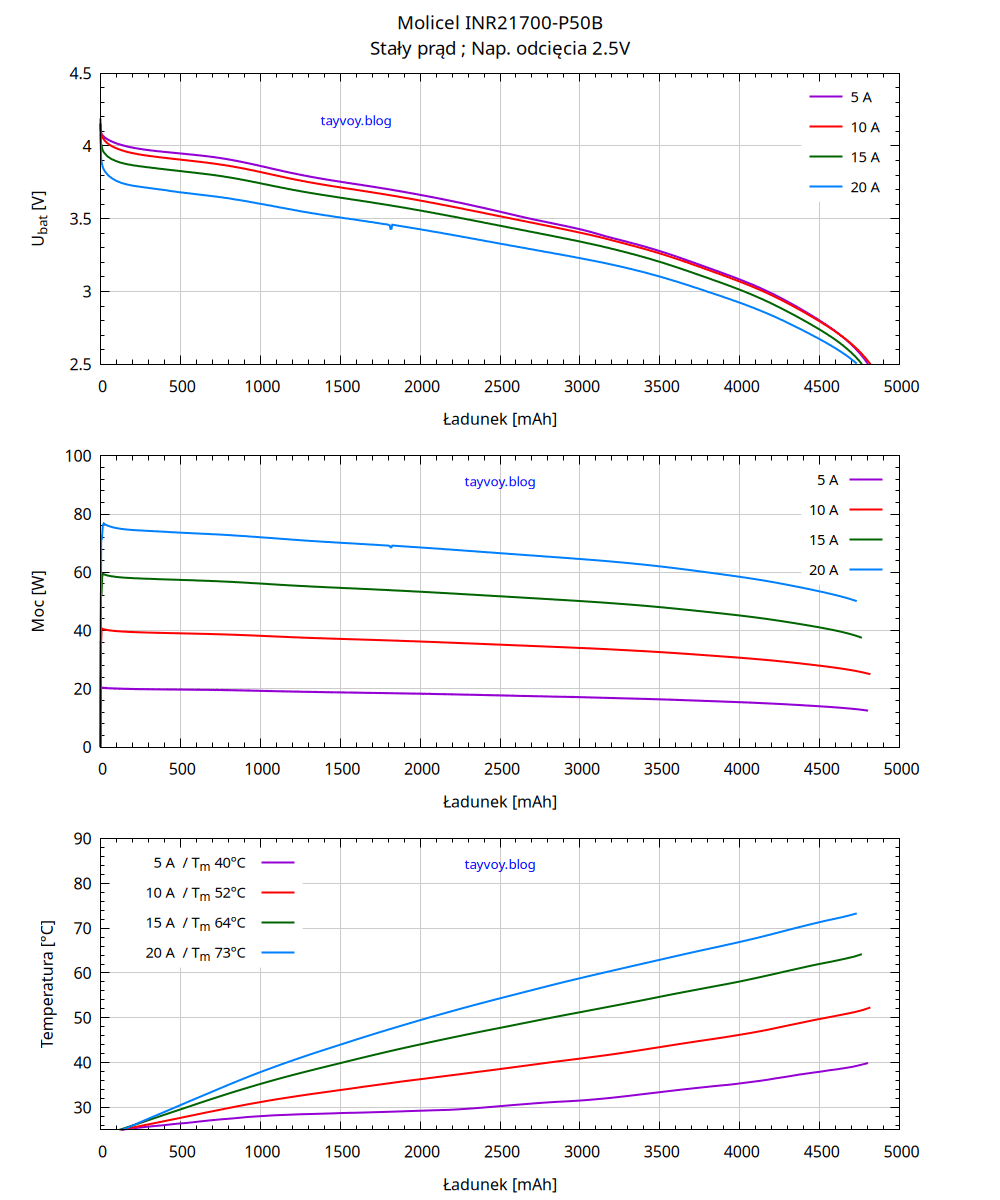

Rozładowanie stałym prądem

Rezystancja wewnętrzna dla prądu stałego - 10mΩ.
Impedancja wewnętrzna dla prądu zmiennego (AC) 1kHz - 6.3mΩ.
Pojemność (odebrany ładunek) przy prądzie 10A - 4810mAh.
Największy ciągły prąd przy którym temperatura ogniwa nie przekracza 75°C - 20A.

Rezystancja wewnętrzna

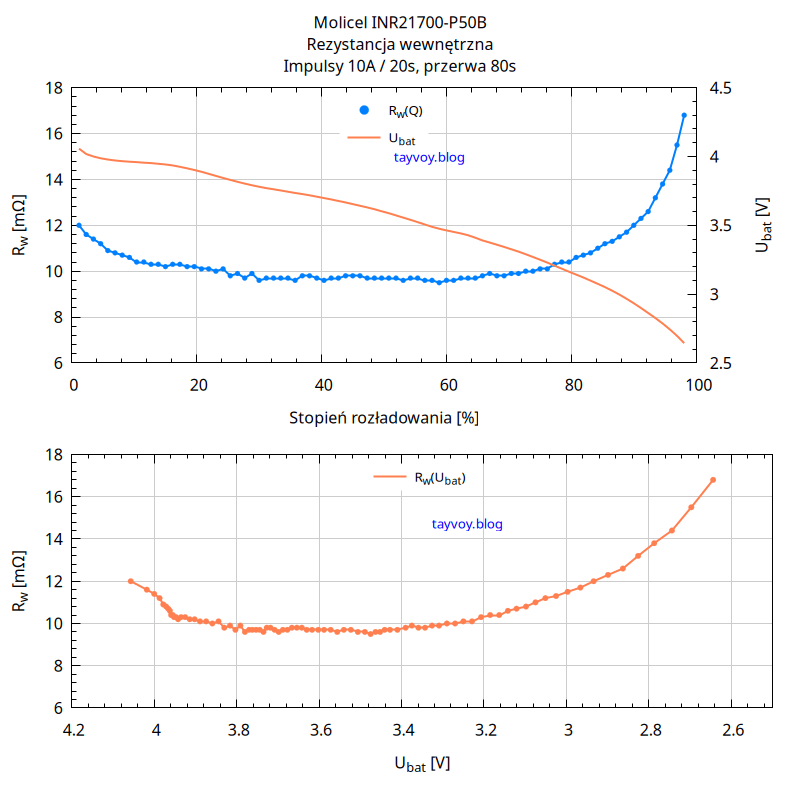

Poniżej wykresy rezystancji wewnętrznej w zależności od stopnia rozładowania ogniwa oraz od napięcia na jego biegunach, mierzona przez rozładowanie impulsami prądu o wartości 10A i czasie trwania 20s.
Przerwa między impulsami – 80s

Poniżej wartości rezystancji wewnętrznej, gdzie:
Rwp – rezystancja wewnętrzna na początku rozładowania
Rwsr – średnia pomiarów z całego zakresu
Rwmin – średnia pomiarów z zakresu między 40% i 60% rozładowania
Rwk – rezystancja wewnętrzna rozładowanego ogniwa

Rwp [mΩ] Rwsr [mΩ] Rwmin [mΩ] Rwk [mΩ]
12.0 10.5 9.7 16.8

Rozładowanie ciągłe ze stałą mocą

Ogniwo można rozładowywać w sposób ciągły, w obudowie zamkniętej, mocą do 65W.

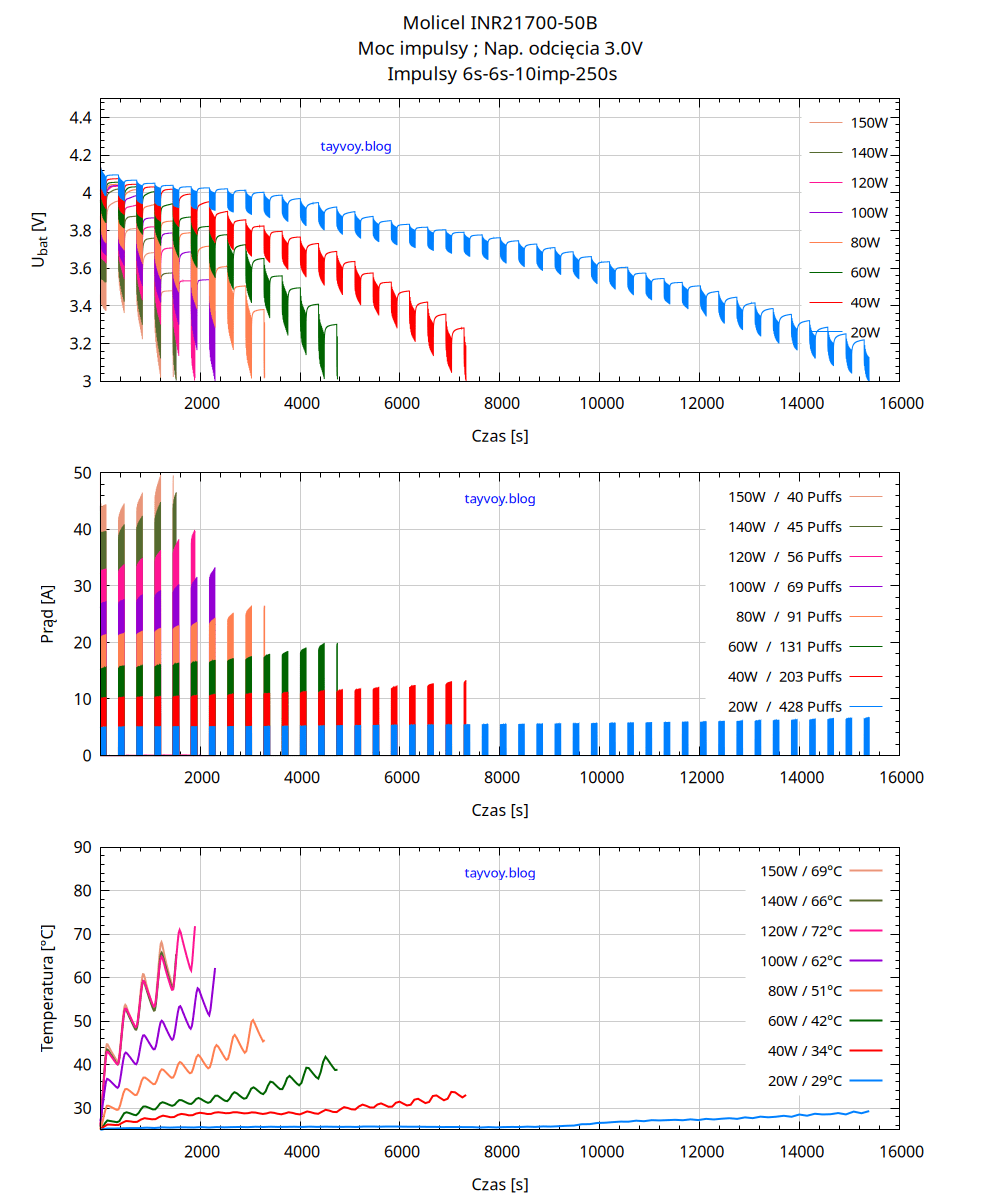

Rozładowanie impulsowe stałą mocą

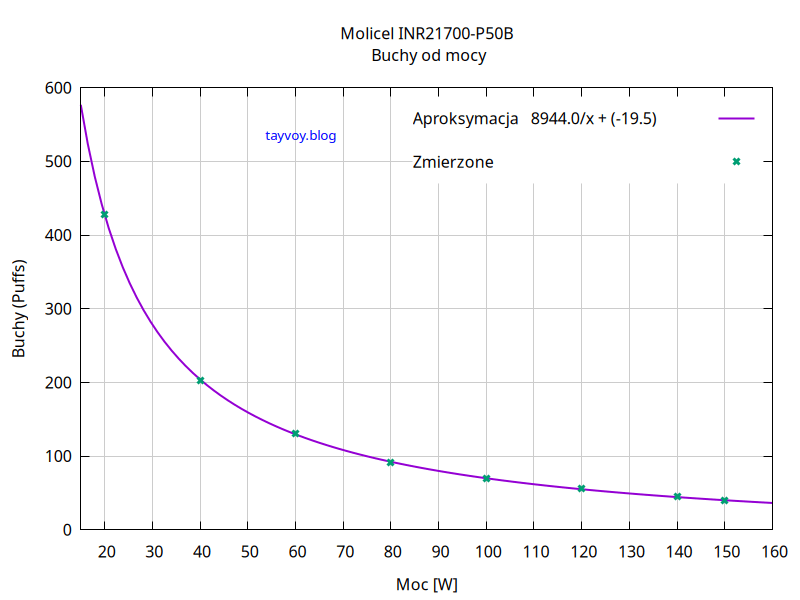

Poniżej widać, że wyniki pomiaru ilości umownych buchów w zależności od odbieranej mocy układają się ładnie na hiperboli.
Jeżeli chcemy oszacować ilość umownych buchów dla mocy innej niż była użyta w pomiarach możemy skorzystać z zamieszczonego na wykresie wzoru wstawiając moc w Watach w miejsce „x”.

Tabelka niżej zawiera wartości ilości buchów, odebranego ładunku (Q), Energii (E), maksymalnego prądu (Im) oraz najwyższej temperatury w trakcie rozładowania (Tm) dla poszczególnych wartości mocy.

P [W] Puffs Q [mAh] E [Wh] Im [A] Tm [°C]
150 40 3065 10.22 53.10 69
140 45 3166 10.70 46.57 66
120 56 3315 11.37 39.90 72
100 69 3378 11.63 33.29 62
80 91 3498 12.17 26.52 51
60 131 3717 13.14 19.92 42
40 203 3798 13.58 13.31 34
20 428 3976 14.28 6.66 29

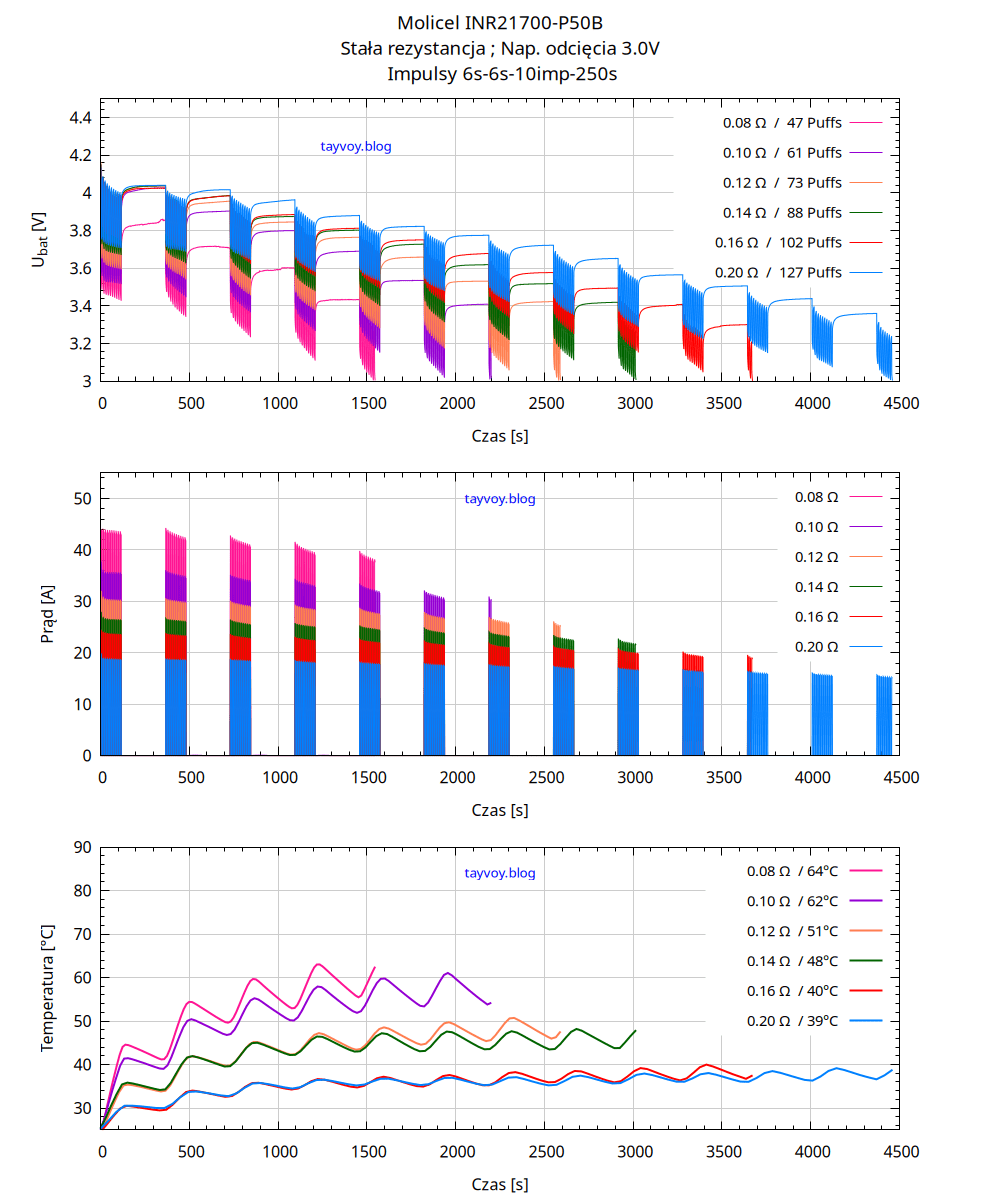

Rozładowanie impulsowe przez stałą oporność

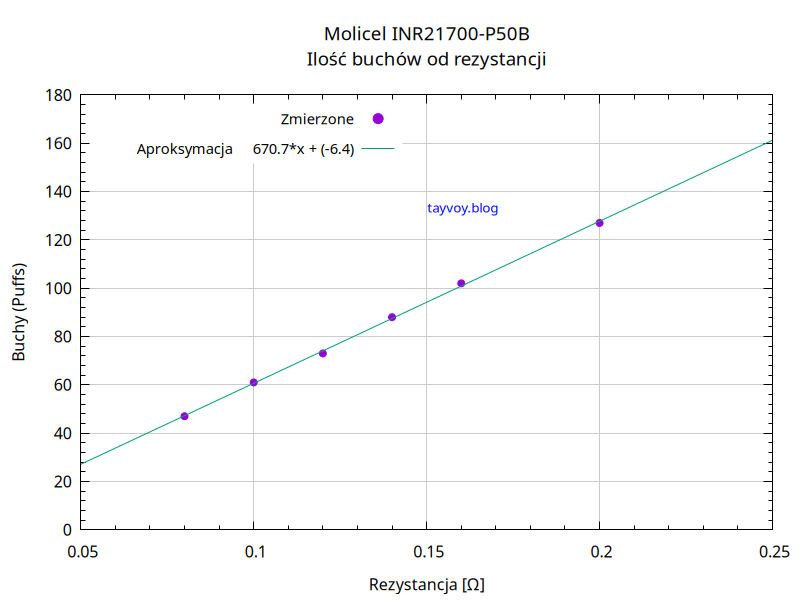

Poniżej wykres pokazujący, że zależność ilości buchów od rezystancji grzałki jest proporcjonalna.

Tabelka niżej zawiera wartości ilości buchów, odebranego ładunku (Q), Energii (E), maksymalnego prądu (Im) oraz najwyższej temperatury w trakcie rozładowania (Tm) dla poszczególnych wartości rezystancji.

R [Ω] Puffs Q [mAh] E [Wh] Im [A] Tm
0.08 47 3284 10.88 44.27 63.5
0.10 61 3432 11.53 37.70 61.5
0.12 73 3477 11.84 31.97 51.1
0.14 88 3635 12.53 27.89 48.5
0.16 102 3726 13.01 24.38 40.2
0.20 127 3670 12.69 19.80 39.3
