EVE INR21700-50E

Rozładowanie stałym prądem.
Rozładowanie ciągłe stałą mocą.
Rezystancja wewnętrzna.
Rozładowanie impulsowe stałą mocą.
Rozładowanie impulsowe przez stałą oporność.

Ogniwa kupione jako nowe, waga i wymiary zgodne ze specyfikacją producenta.
Link do dokumentacji EVE INR21700-50E.
Sposób testowania ogniwa jest opisany tutaj.

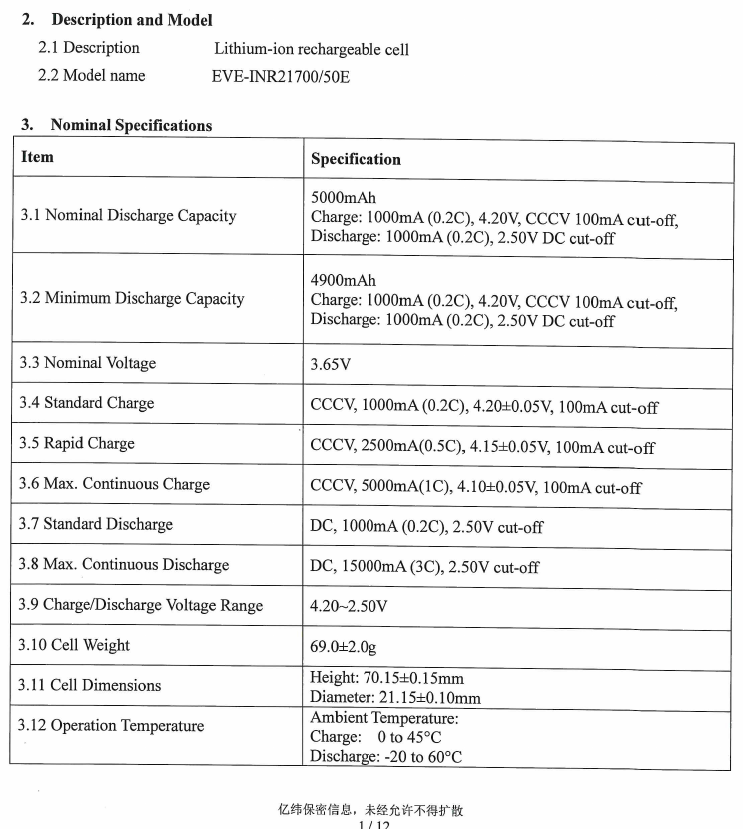

Dane z dokumentacji.

Pojemność znamionowa tego ogniwa (5000mAh) jest określona poprzez rozładowanie go do napięcia 2,5V, prądem o wartości 1000mA.
Znamionowy prąd ładowania to 1A,do napięcia 4,20 +/-0,05V.
Może być ładowane nawet prądem 2,5A ale do napięcia 4,15 +/-0,05V.
Największy dopuszczalny ciągły prąd ładowania wynosi 5A, do napięcia 4,10 +/-0,05V.
W każdym przypadku prąd zakończenia ładowania to 100mA

Można je stosować w e-p do 40W, a w mechanikach z grzałką powyżej 0,25Ω, latarkach, elektronarzędziach do 10A ciągłego poboru prądu, power bankach.

Zapis rozładowań stałym prądem – ogniwo w izolacji cieplnej

Rezystancja wewnętrzna dla prądu stałego 5A(ogniwo naładowane) - 35mΩ.
Impedancja wewnętrzna dla prądu zmiennego (AC) 1kHz (ogniwo naładowane - 16mΩ.
Pojemność (odebrany ładunek) przy prądzie 10A - 4983mAh.
Największy ciągły prąd przy którym temperatura ogniwa nie przekroczyła 75°C - 10A.

Rezystancja wewnętrzna

Poniżej wykresy rezystancji wewnętrznej w zależności od stopnia rozładowania ogniwa oraz od napięcia na jego biegunach, mierzona przez rozładowanie impulsami prądu o wartości 10A i czasie trwania 20s.
Przerwa między impulsami – 80s

Poniżej wartości rezystancji wewnętrznej, gdzie:
Rwp – rezystancja wewnętrzna na początku rozładowania
Rwsr – średnia pomiarów z całego zakresu
Rwmin – średnia pomiarów z zakresu między 40% i 60% rozładowania
Rwk – rezystancja wewnętrzna rozładowanego ogniwa

 Rwp[mΩ] Rwsr[mΩ] Rwmin[mΩ] Rwk[mΩ]
28.9 26.1 24.6 44.2

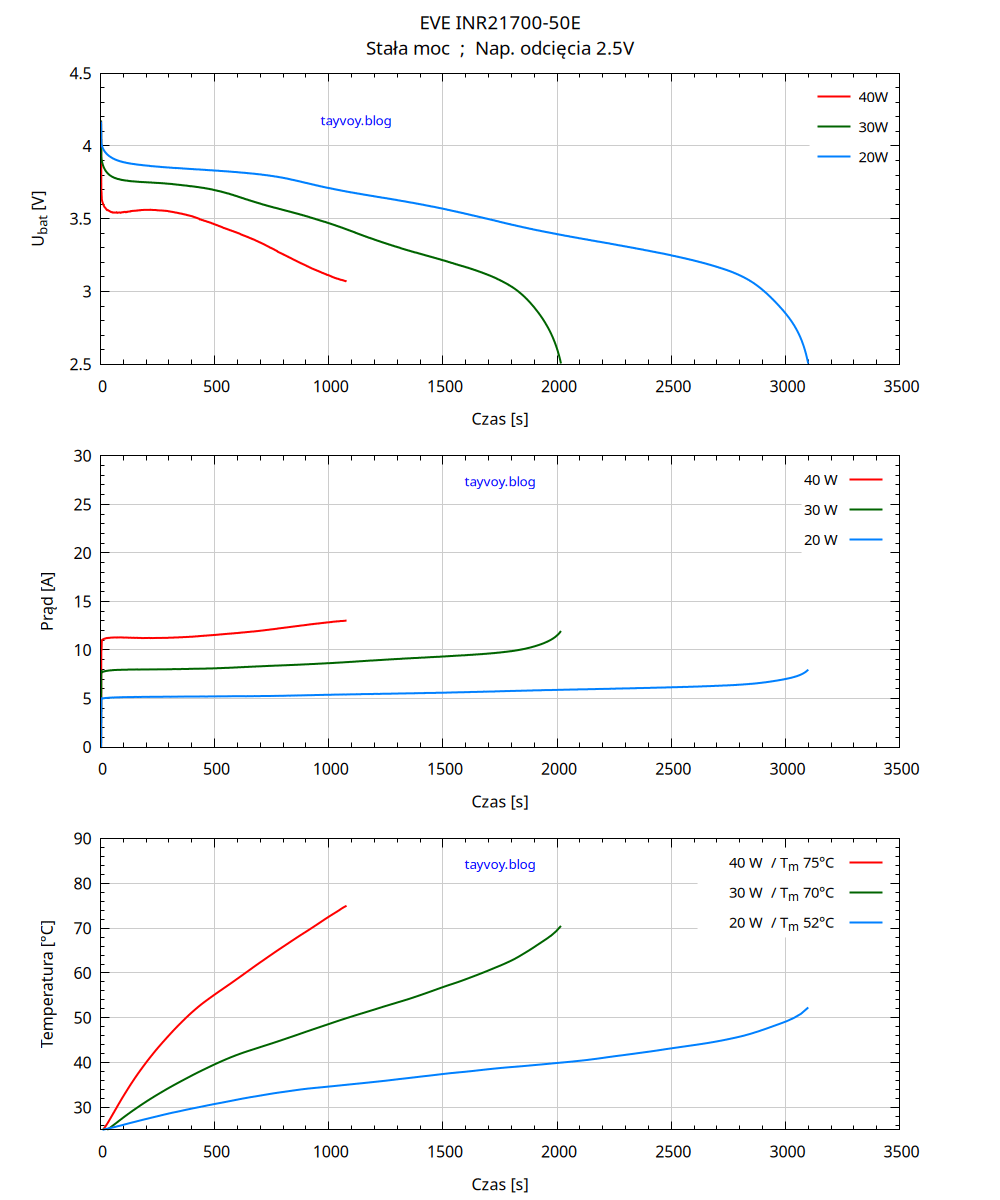

Rozładowanie ciągłe stałą mocą

Ogniwo można rozładowywać w sposób ciągły, w obudowie zamkniętej, mocą do 30W.
Przy 40W rozładowanie zostało przerwane przy temperaturze powierzchni ogniwa 75°C.

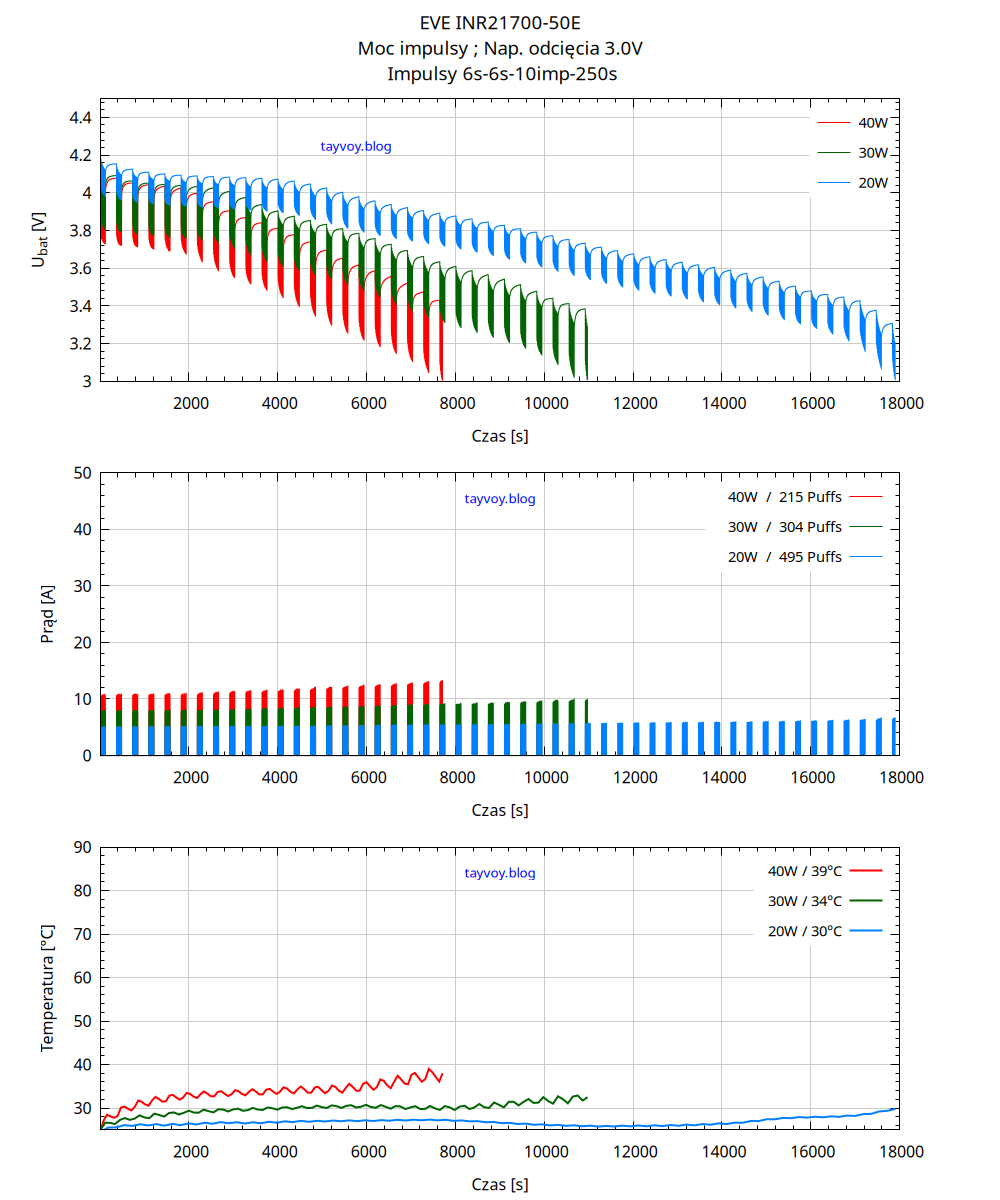

Rozładowanie impulsowe stałą mocą

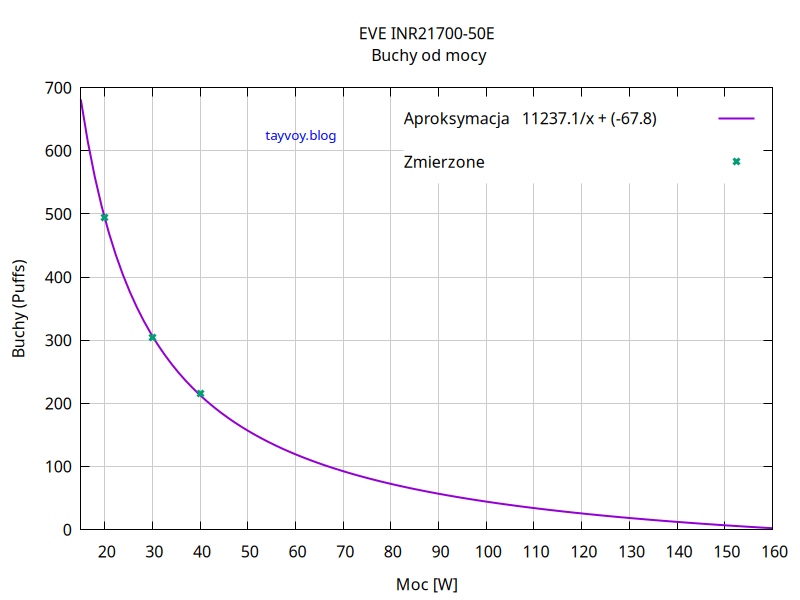

Poniżej widać że wyniki pomiaru ilości umownych buchów w zależności od odbieranej mocy układają się na hiperboli.
Jeżeli chcemy oszacować ilość umownych buchów dla mocy innej niż była użyta w pomiarach możemy skorzystać z zamieszczonego na wykresie wzoru wstawiając moc w Watach w miejsce „x”.

Tabelka niżej zawiera wartości ilości umownych buchów, odebranego ładunku (Q), Energii (E), maksymalnego prądu (Im) oraz najwyższej temperatury w trakcie rozładowania (Tm) dla poszczególnych wartości mocy.

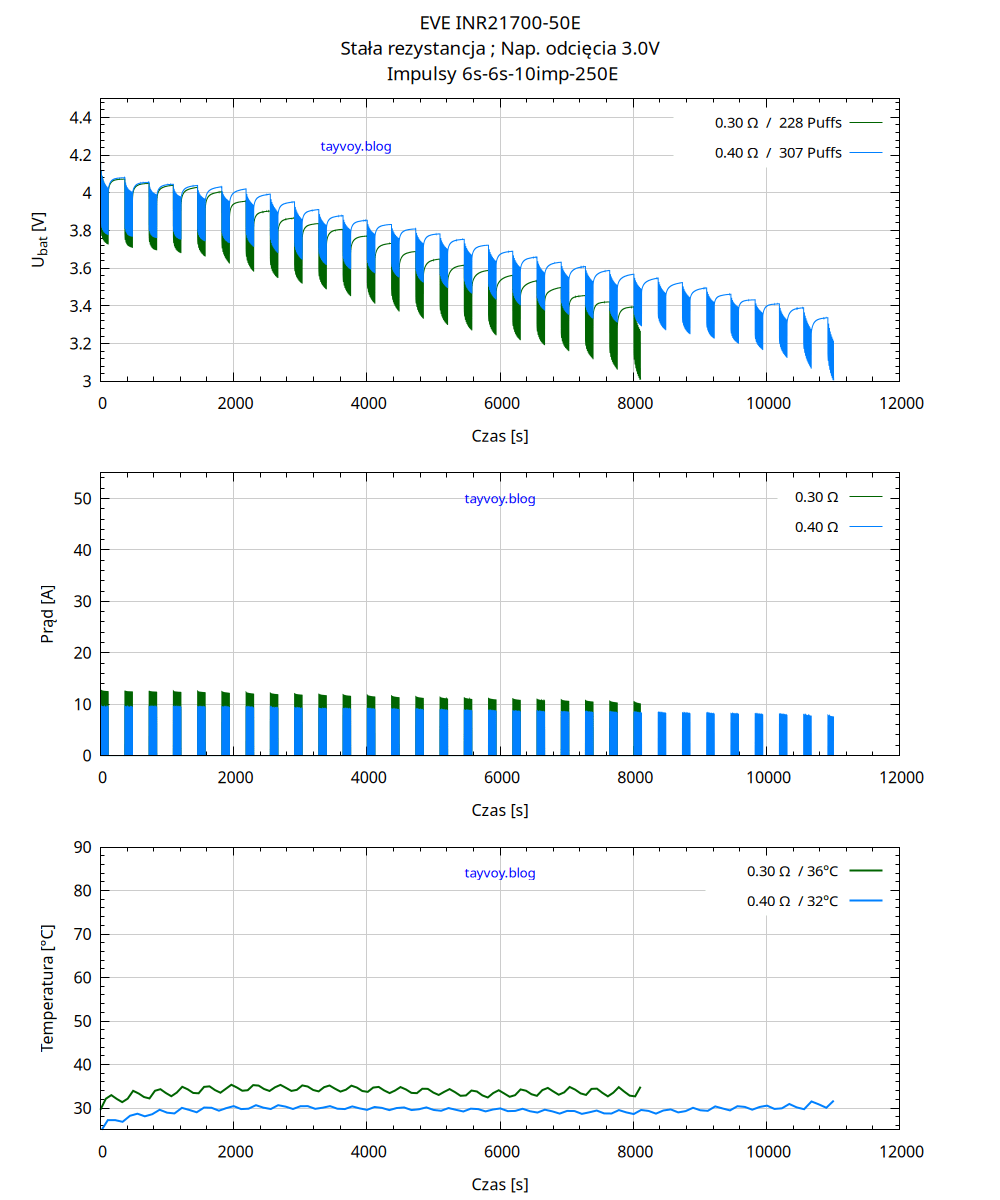

Rozładowanie impulsowe przez stałą oporność
