EVE INR21700-40PL

Rozładowanie stałym prądem.
Rozładowanie ciągłe stałą mocą.
Rezystancja wewnętrzna.
Rozładowanie impulsowe stałą mocą.
Rozładowanie impulsowe przez stałą oporność.

Ogniwa kupione jako nowe, waga i wymiary zgodne ze specyfikacją producenta.
Link do dokumentacji EVE INR21700-40PL.
Sposób testowania ogniwa jest opisany tutaj.

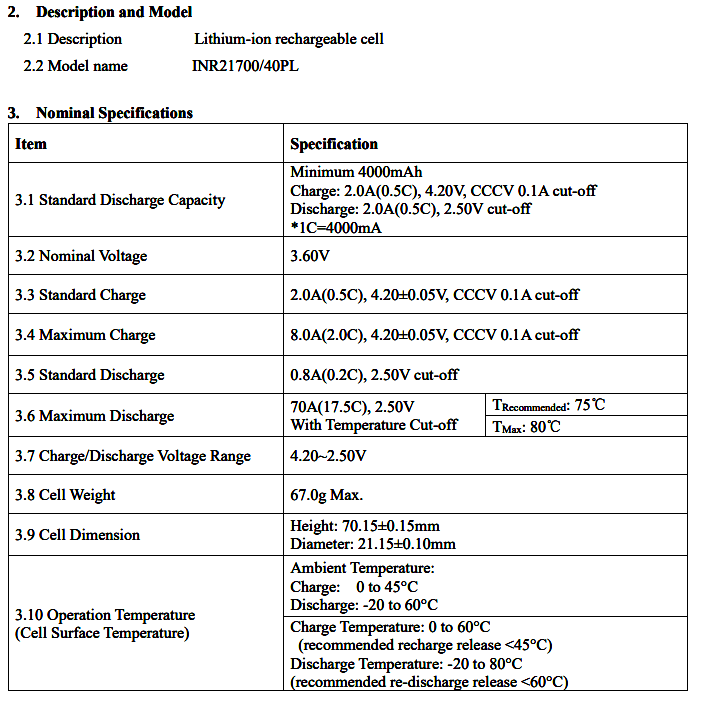

Dane z dokumentacji.

Pojemność znamionowa tego ogniwa (mAh) jest określona poprzez rozładowanie go do napięcia 2,5V, prądem o wartości 0,8A.
Znamionowy prąd ładowania to 2A, może być ładowane nawet prądem do 8A ale należy kontrolować temperaturę w trakcie ładowania, temperatura powierzchni ogniwa nie można przekroczyć 60°C.
Można je stosować w e-p, latarkach, elektronarzędziach, power bankach i pojazdach elektrycznych.

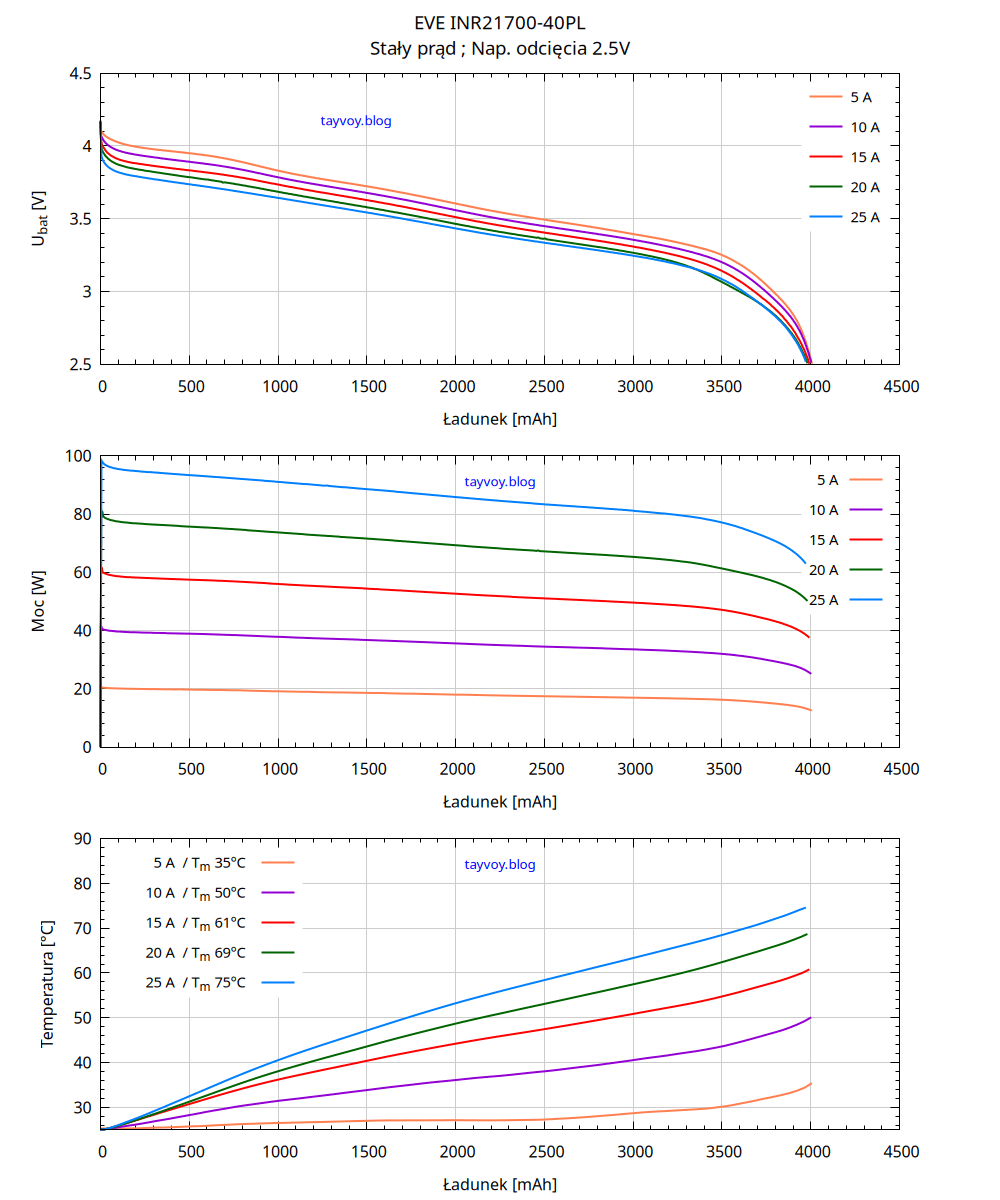

Zapis rozładowań stałym prądem – ogniwo w izolacji cieplnej

Rezystancja wewnętrzna dla prądu stałego - około 8mΩ.
Impedancja wewnętrzna dla prądu zmiennego (AC) 1kHz - około 3 mΩ.
Pojemność (odebrany ładunek) przy prądzie 10A - 3990mAh.
Największy ciągły prąd przy którym temperatura ogniwa nie przekroczyła 75°C - 25A.

Rezystancja wewnętrzna

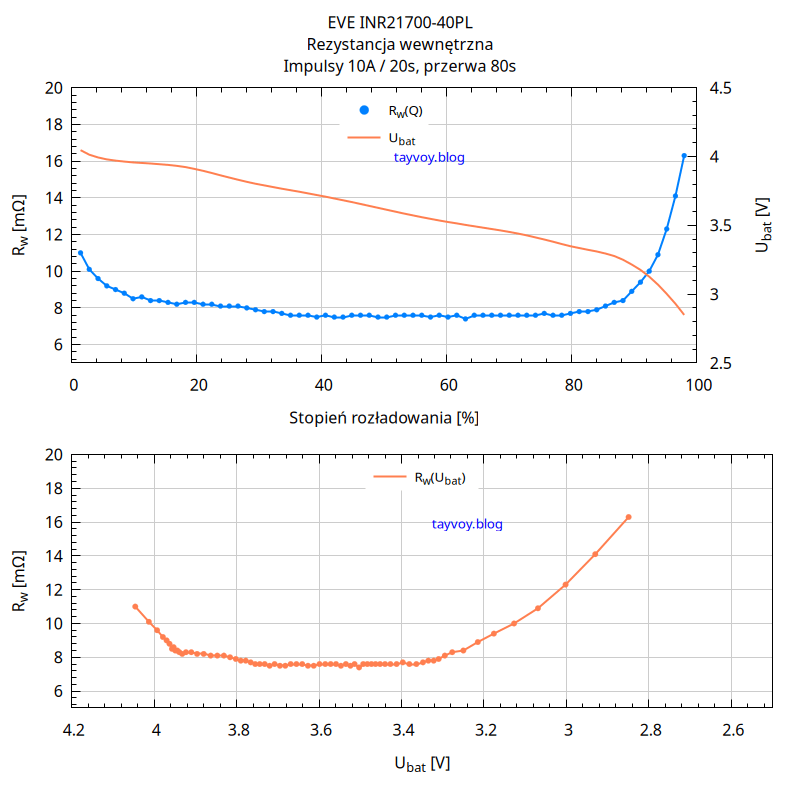

Poniżej wykresy rezystancji wewnętrznej w zależności od stopnia rozładowania ogniwa oraz od napięcia na jego biegunach, mierzonej przez rozładowanie impulsami prądu o wartości 10A i czasie trwania 20s.
Przerwa między impulsami – 80s

Poniżej wartości rezystancji wewnętrznej, gdzie:
Rwp – rezystancja wewnętrzna na początku rozładowania
Rwsr – średnia pomiarów z całego zakresu
Rwmin – średnia pomiarów z zakresu między 40% i 60% rozładowania
Rwk – rezystancja wewnętrzna rozładowanego ogniwa

 Rwp[mΩ] Rwsr[mΩ] Rwmin[mΩ] Rwk[mΩ]
11.0 8.4 7.6 16.3

Rozładowanie ciągłe stałą mocą

Ogniwo można rozładowywać w sposób ciągły, w obudowie zamkniętej, mocą do 80W.

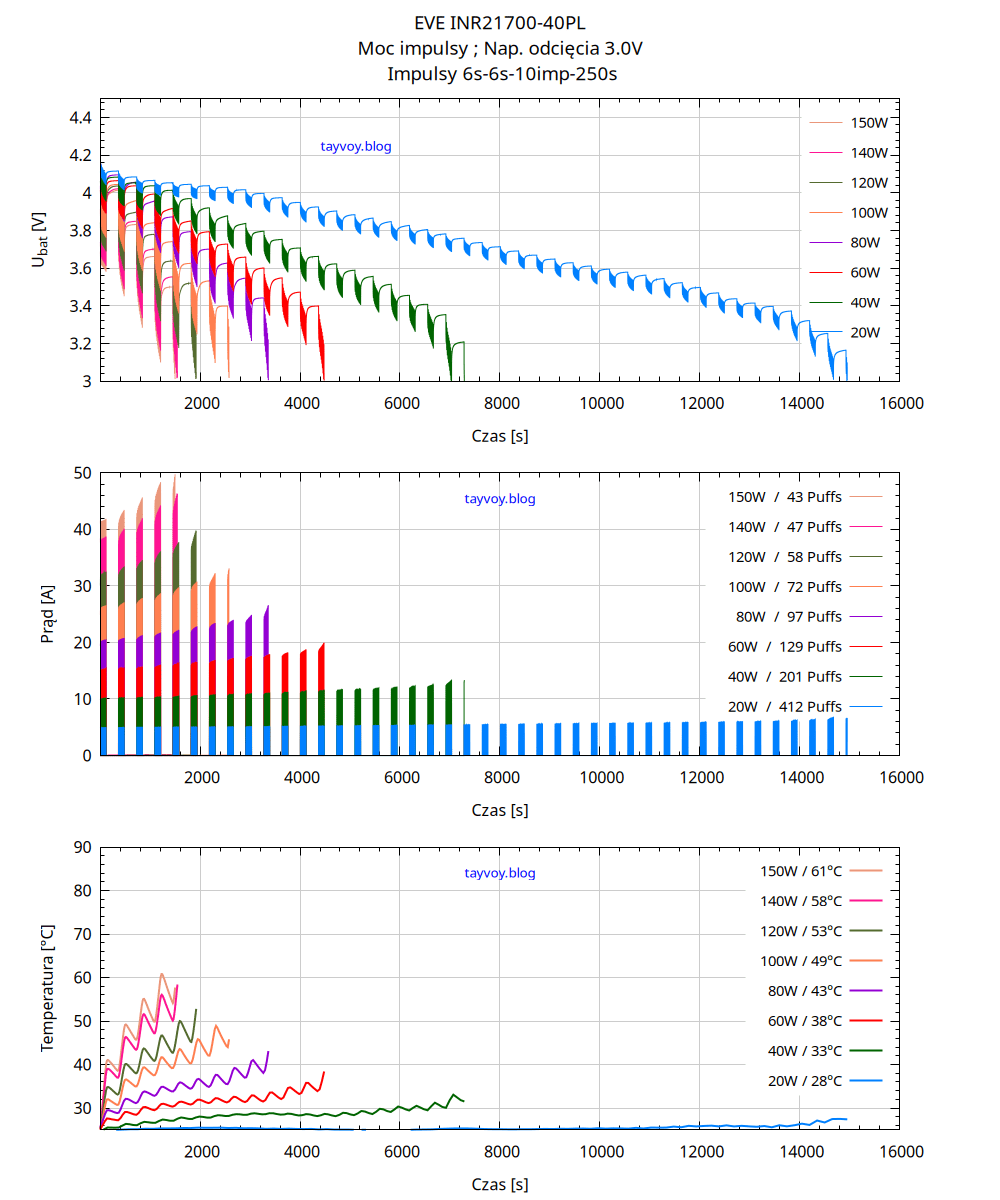

Rozładowanie impulsowe stałą mocą

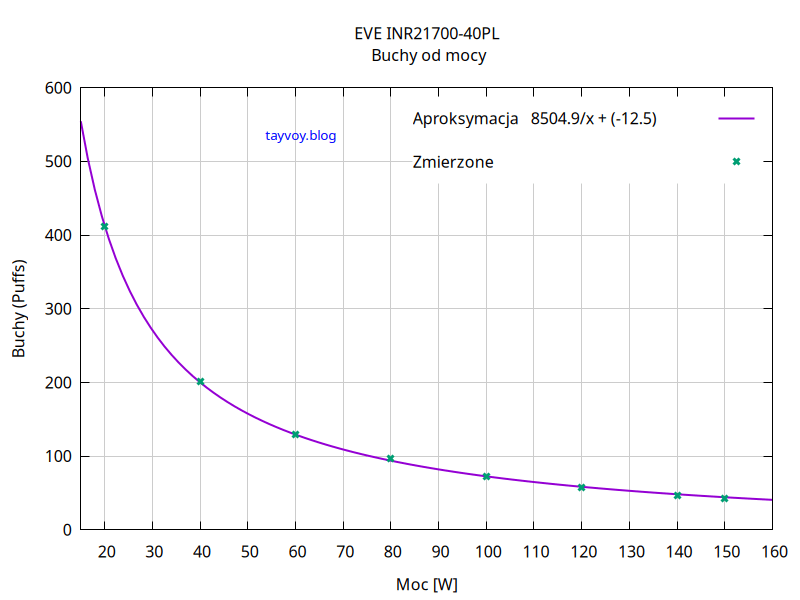

Poniżej widać że wyniki pomiaru ilości umownych buchów w zależności od odbieranej mocy układają się ładnie na hiperboli.
Jeżeli chcemy oszacować ilość umownych buchów dla mocy innej niż była użyta w pomiarach możemy skorzystać z zamieszczonego na wykresie wzoru wstawiając moc w Watach w miejsce „x”.

Tabelka niżej zawiera wartości ilości umownych buchów, odebranego ładunku (Q), Energii (E), maksymalnego prądu (Im) oraz najwyższej temperatury w trakcie rozładowania (Tm) dla poszczególnych wartości mocy.

P [W] Puffs Q [mAh] E [Wh] Im [A] Tm [°C]
150 43 3235 11.07 49.75 61
140 47 3265 11.21 46.36 58
120 58 3399 11.78 39.78 53
100 72 3462 12.16 33.09 49
80 97 3622 13.01 26.59 43
60 129 3629 12.96 19.96 38
40 201 3721 13.39 13.43 33
20 412 3768 13.73 6.66 28

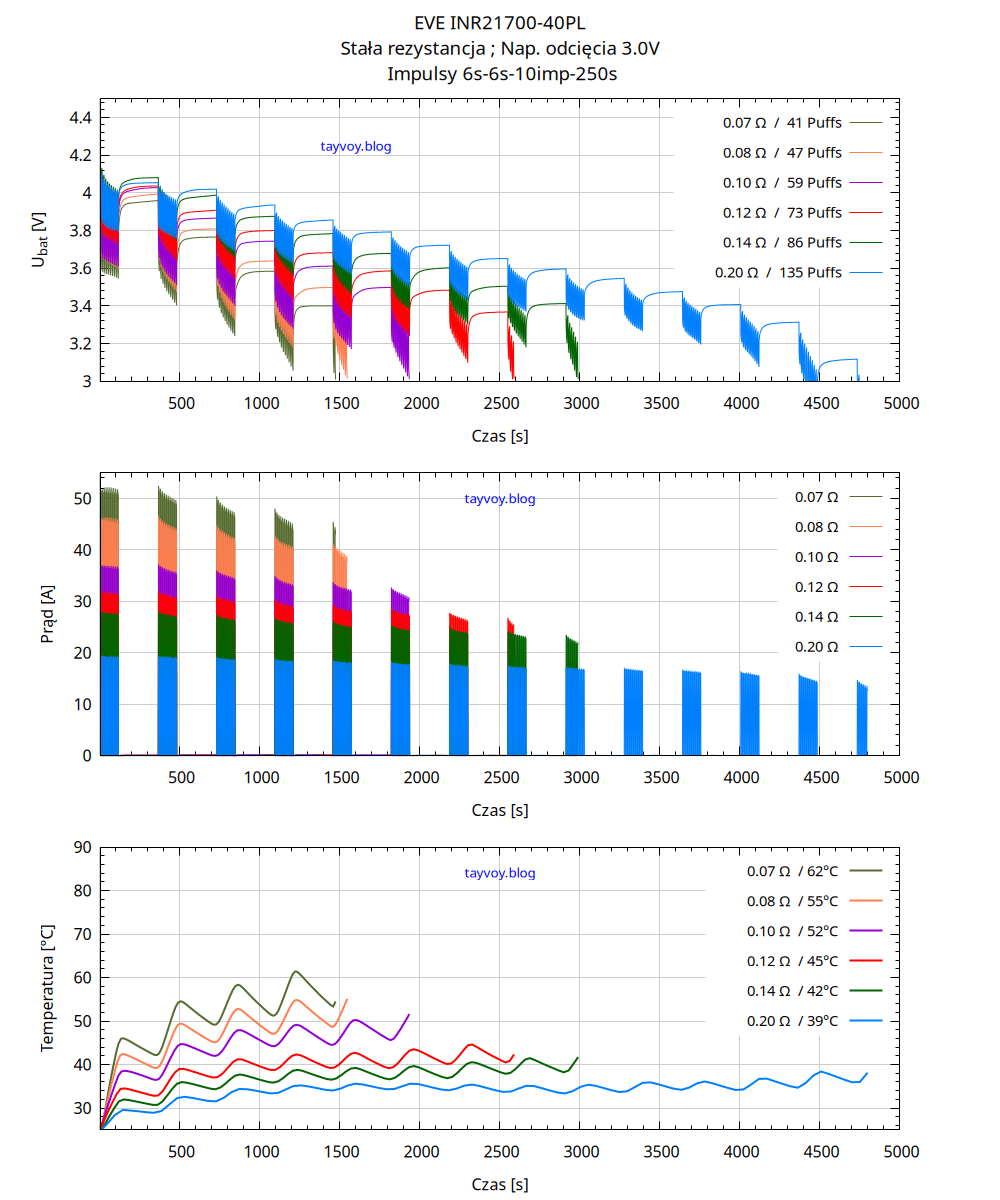

Rozładowanie impulsowe przez stałą oporność

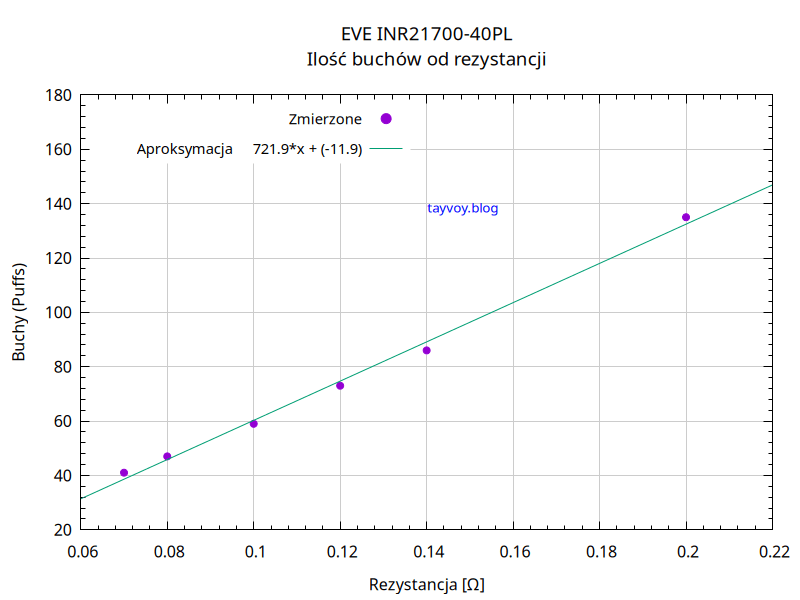

Poniżej wykres pokazujący, że zależność ilości buchów od rezystancji grzałki jest proporcjonalna.

Tabelka niżej zawiera wartości ilości buchów, odebranego ładunku (Q), Energii (E), maksymalnego prądu (Im) oraz najwyższej temperatury w trakcie rozładowania (Tm) dla poszczególnych wartości rezystancji.

R [Ω] Puffs Q [mAh] E [Wh] Im [A] Tm
0.07 41 3399 11.60 52.50 61.9
0.08 47 3440 11.84 46.66 55.2
0.10 59 3444 11.81 37.21 51.6
0.12 73 3569 12.50 32.43 45.0
0.14 86 3661 13.04 27.92 41.8
0.20 135 3913 13.57 19.54 38.6
