EVE INR21700-40P

Rozładowanie stałym prądem.
Rozładowanie ciągłe stałą mocą.
Rezystancja wewnętrzna.
Rozładowanie impulsowe stałą mocą.
Rozładowanie impulsowe przez stałą oporność.

Ogniwa kupione jako nowe, waga i wymiary zgodne ze specyfikacją producenta.
Link do dokumentacji EVE INR21700-40P.
Sposób testowania ogniwa jest opisany tutaj.

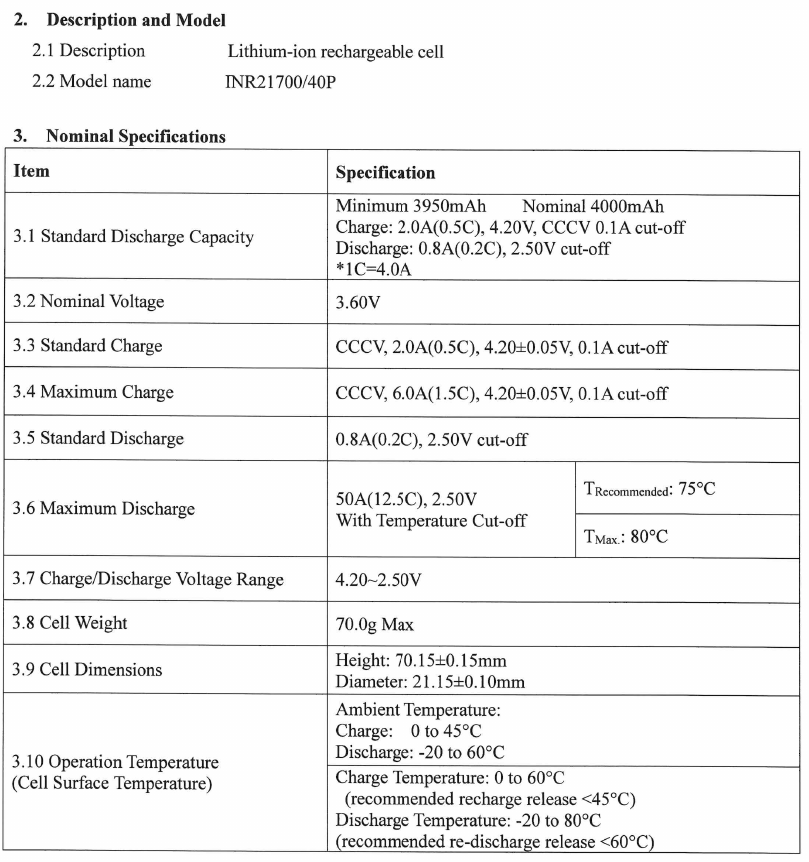

Dane z dokumentacji.

Pojemność znamionowa tego ogniwa (4000mAh) jest określona poprzez rozładowanie go do napięcia 2,5V, prądem o wartości 800mA, po uprzednim naładowaniu metoda CC/CV prądem 2A do napiecia 4,20V z odcięciem ładowania przy spadku prądu do 0,1A.
Znamionowy prąd ładowania to 2A, może być ładowane nawet prądem do 6A ale należy kontrolować temperaturę w trakcie ładowania zgonie z punktem 3.10 powyższej tabeli.
Można je stosować w e-p, latarkach, elektronarzędziach, power bankach i pojazdach elektrycznych.

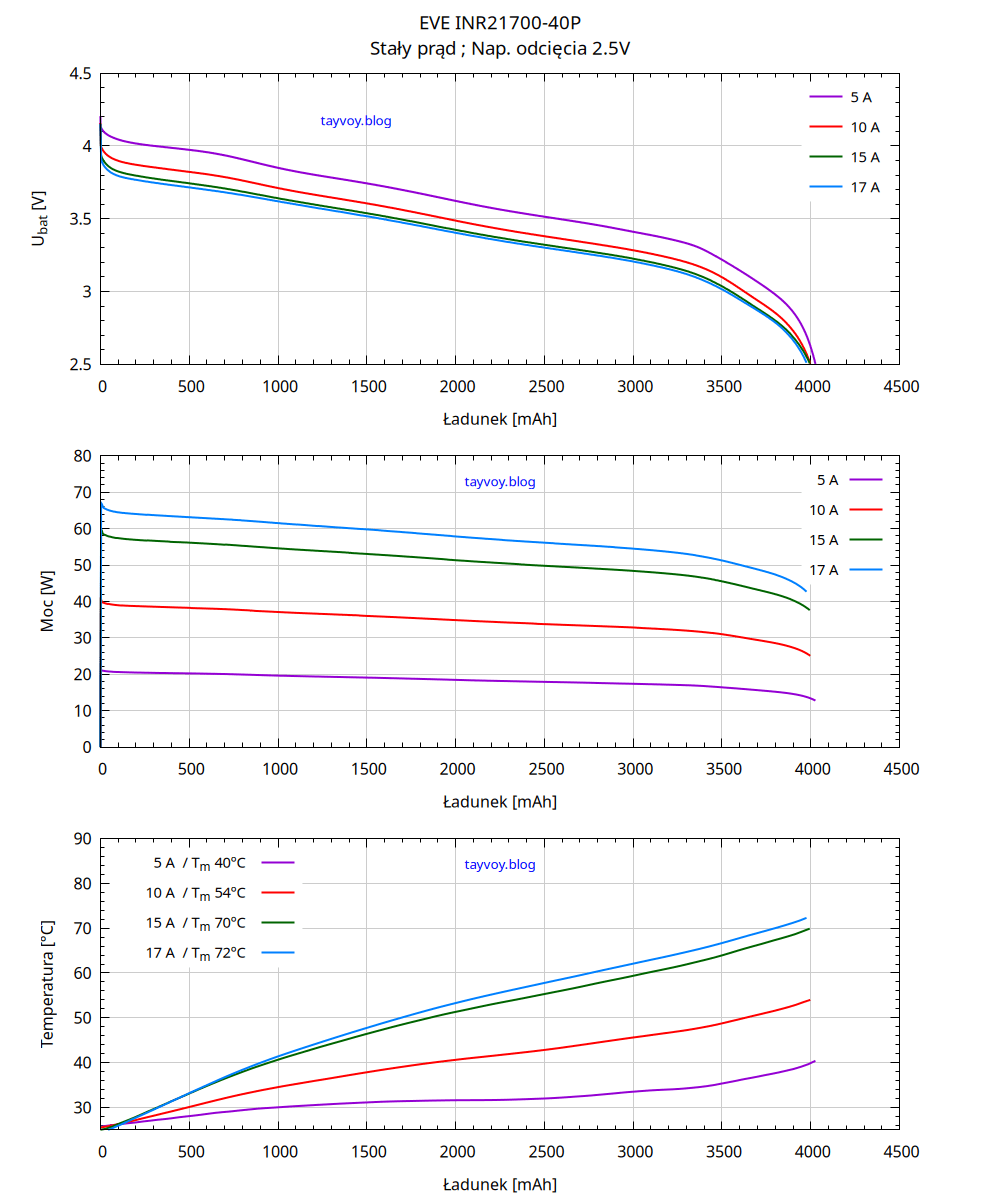

Zapis rozładowań stałym prądem – ogniwo w izolacji cieplnej

I[A] Q[mAh] E[Wh] Psr[W] Tm[°C]
5 4026 14.46 18.3 40
10 3997 13.84 34.6 54
15 3994 13.64 51.0 70
17 3976 13.44 57.5 72
Rezystancja wewnętrzna dla prądu stałego - mΩ.
Impedancja wewnętrzna dla prądu zmiennego (AC) 1kHz - 9,5mΩ.
Pojemność (odebrany ładunek) przy prądzie 10A - 3990mAh.
Największy ciągły prąd przy którym temperatura ogniwa nie przekroczyła 75°C - 17A.

Rezystancja wewnętrzna

Poniżej wykresy rezystancji wewnętrznej w zależności od stopnia rozładowania ogniwa oraz od napięcia na jego biegunach, mierzona przez rozładowanie impulsami prądu o wartości 10A i czasie trwania 20s.
Przerwa między impulsami – 80s

Poniżej wartości rezystancji wewnętrznej, gdzie:
Rwp – rezystancja wewnętrzna na początku rozładowania
Rwsr – średnia pomiarów z całego zakresu
Rwmin – średnia pomiarów z zakresu między 40% i 60% rozładowania
Rwk – rezystancja wewnętrzna rozładowanego ogniwa

I[A] Rwp[mΩ] Rwsr[mΩ] Rwmin[mΩ] Rwk[mΩ]
10 15.5 13.9 13.3 20.4

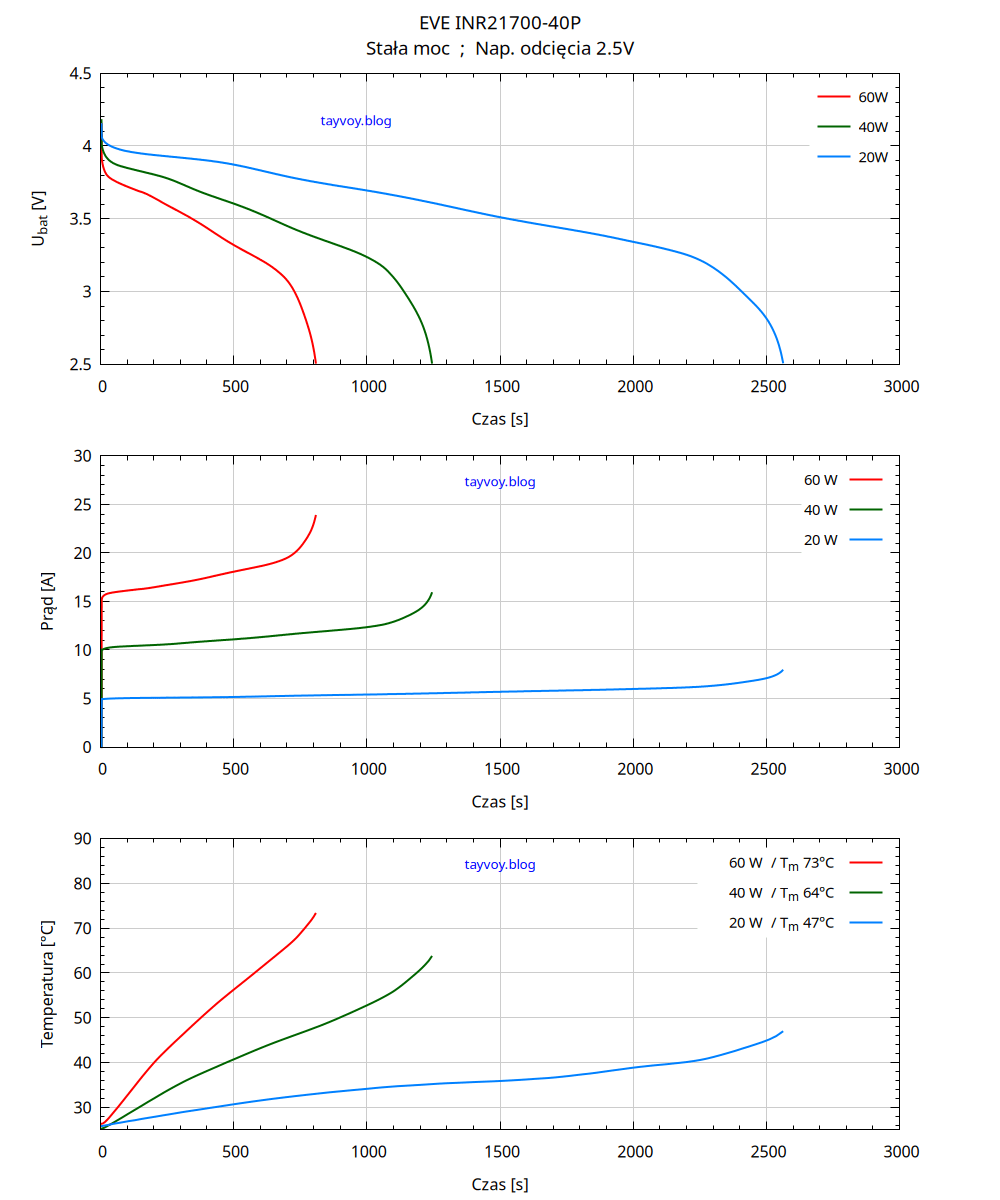

Rozładowanie ciągłe stałą mocą

Ogniwo można rozładowywać w sposób ciągły, w obudowie zamkniętej, mocą do 60W.

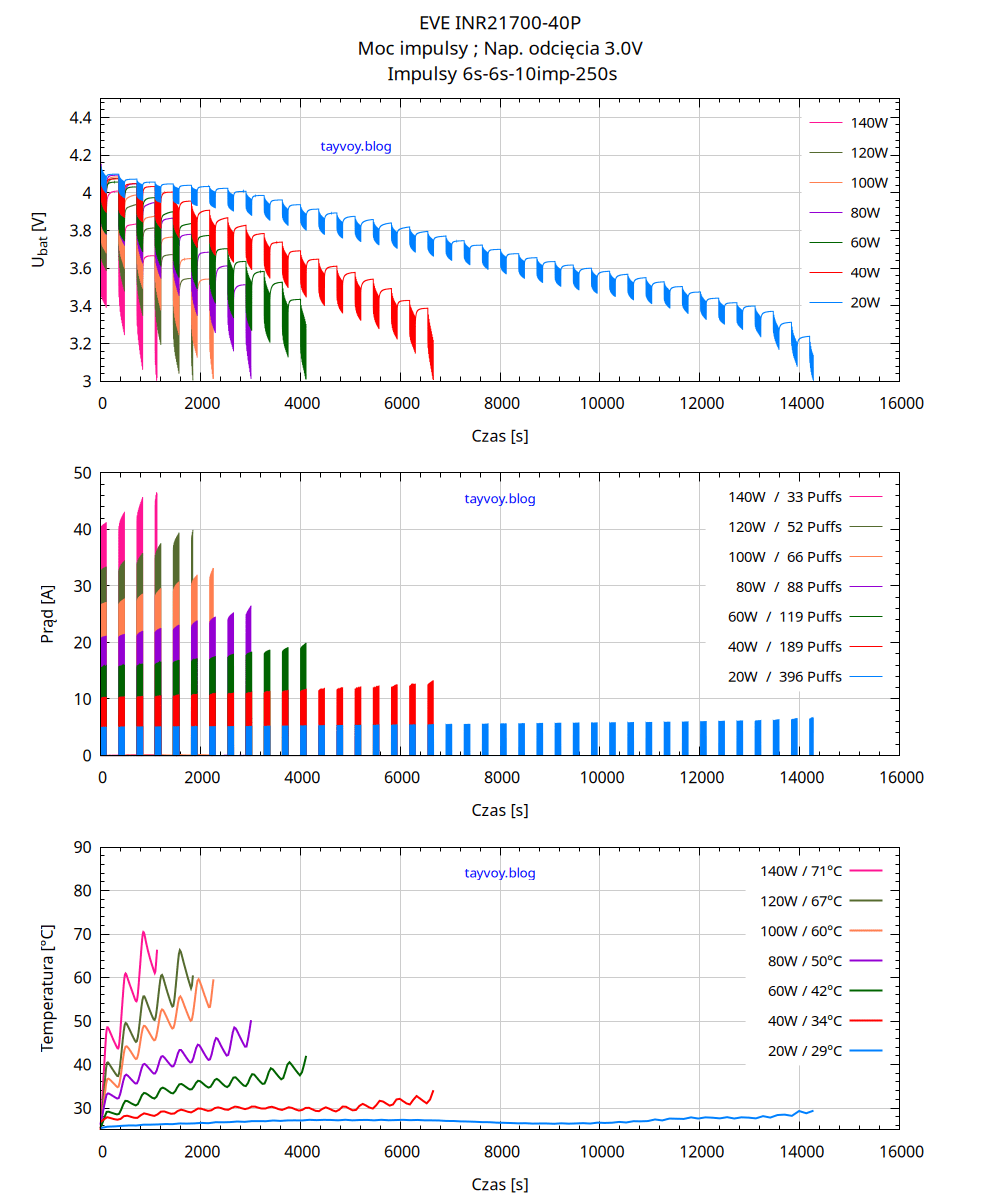

Rozładowanie impulsowe stałą mocą

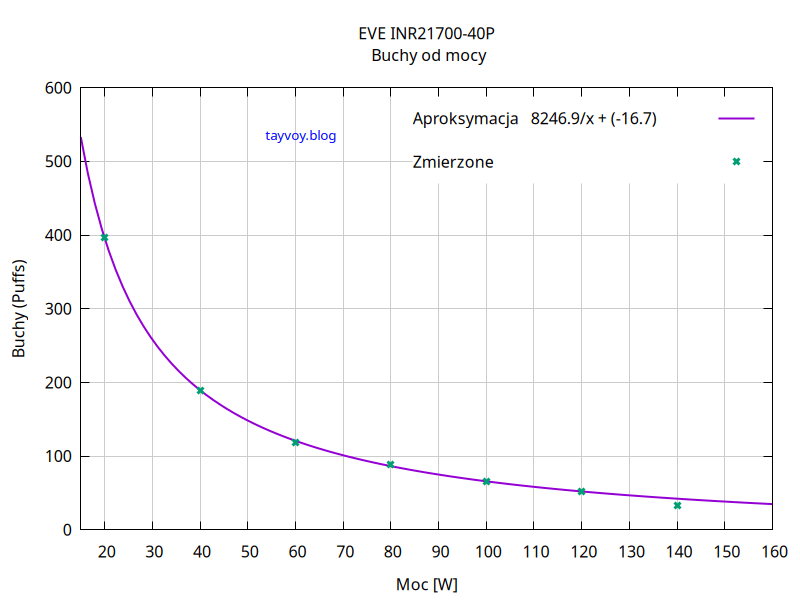

Poniżej widać że wyniki pomiaru ilości umownych buchów w zależności od odbieranej mocy układają się ładnie na hiperboli aż do mocy 120W.
Jeżeli chcemy oszacować ilość umownych buchów dla mocy innej niż była użyta w pomiarach możemy skorzystać z zamieszczonego na wykresie wzoru wstawiając moc w Watach w miejsce „x”.

Tabelka niżej zawiera wartości ilości umownych buchów, odebranego ładunku (Q), Energii (E), maksymalnego prądu (Im) oraz najwyższej temperatury w trakcie rozładowania (Tm) dla poszczególnych wartości mocy.

P[W] Puffs Q [mAh] E [Wh] Im [A] Tm
20 396 3651 13.20 6.65 29.4
40 189 3559 12.64 13.29 34.1
60 119 3442 11.96 19.92 42.0
80 88 3389 11.84 26.53 50.2
100 66 3267 11.26 33.17 60.0
120 52 3111 10.56 39.91 66.8
140 33 2381 7.88 46.57 71.1

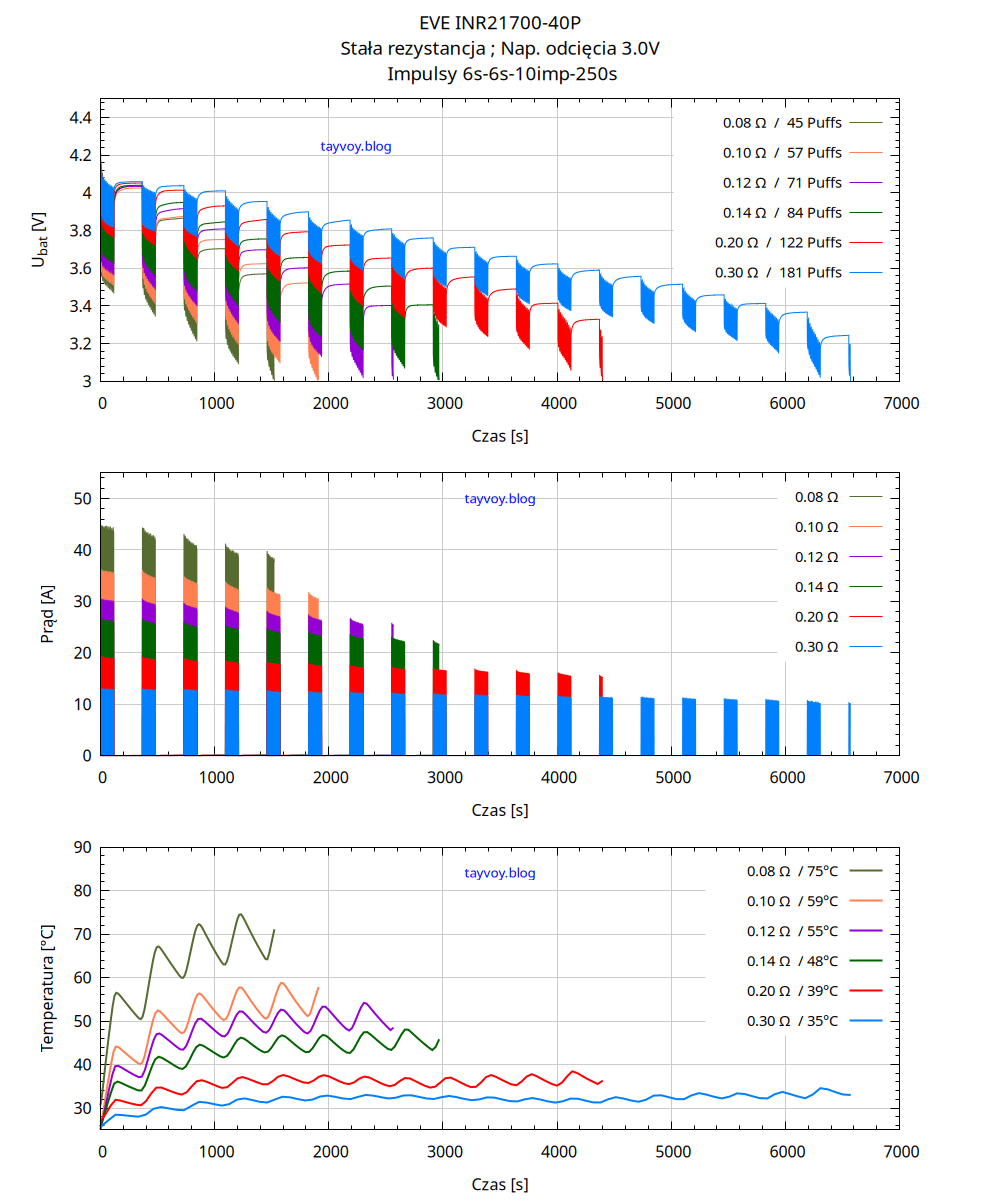

Rozładowanie impulsowe przez stałą oporność

Poniżej wykres pokazujący, że zależność ilości buchów od rezystancji grzałki jest proporcjonalna.

Tabelka niżej zawiera wartości ilości buchów, odebranego ładunku (Q), Energii (E), maksymalnego prądu (Im) oraz najwyższej temperatury w trakcie rozładowania (Tm) dla poszczególnych wartości rezystancji.

R [Ω] Puffs Q [mAh] E [Wh] Im [A] Tm
0.08 45 3181 10.61 44.81 75.2
0.10 57 3228 10.80 36.14 59.3
0.12 71 3361 11.33 30.50 54.6
0.14 84 3434 11.70 26.56 48.5
0.20 122 3555 12.39 19.32 38.7
0.30 181 3544 12.48 12.99 34.8
