EVE INR18650-33V

Rozładowanie stałym prądem.
Rozładowanie ciągłe stałą mocą.
Rezystancja wewnętrzna.
Rozładowanie impulsowe stałą mocą.
Rozładowanie impulsowe przez stałą oporność.

Ogniwa kupione jako nowe, waga i wymiary zgodne ze specyfikacją producenta.
Link do dokumentacji: EVE-INR18650-33V .
Sposób testowania ogniwa jest opisany tutaj.

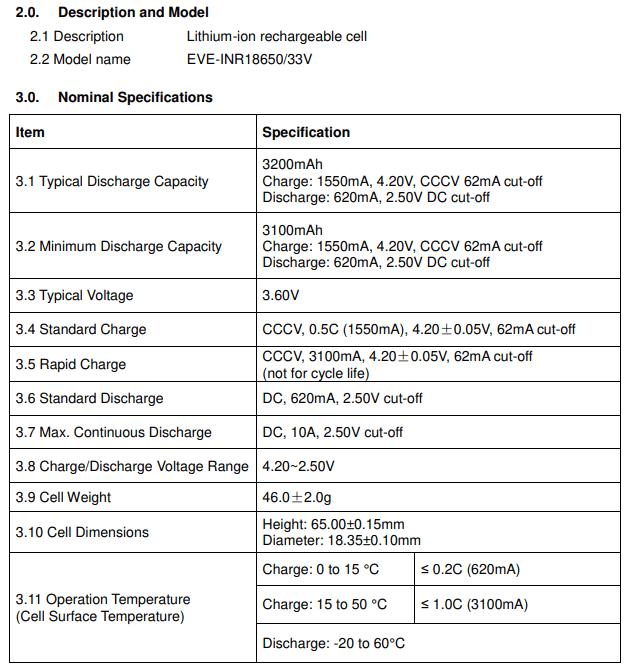

Dane z dokumentacji.

Pojemność znamionowa tego ogniwa (3200mAh) jest określona poprzez rozładowanie go do napięcia 2.5V, prądem o wartości 620mA.
Znamionowy prąd ładowania to 1.55A, może być ładowane nawet prądem do 3.1A, z tym że może to zmniejszyć jego żywotność..
Można je stosować w e-p przy MTL do 30W, latarkach, elektronarzędziach niewielkiej mocy i power bankach.

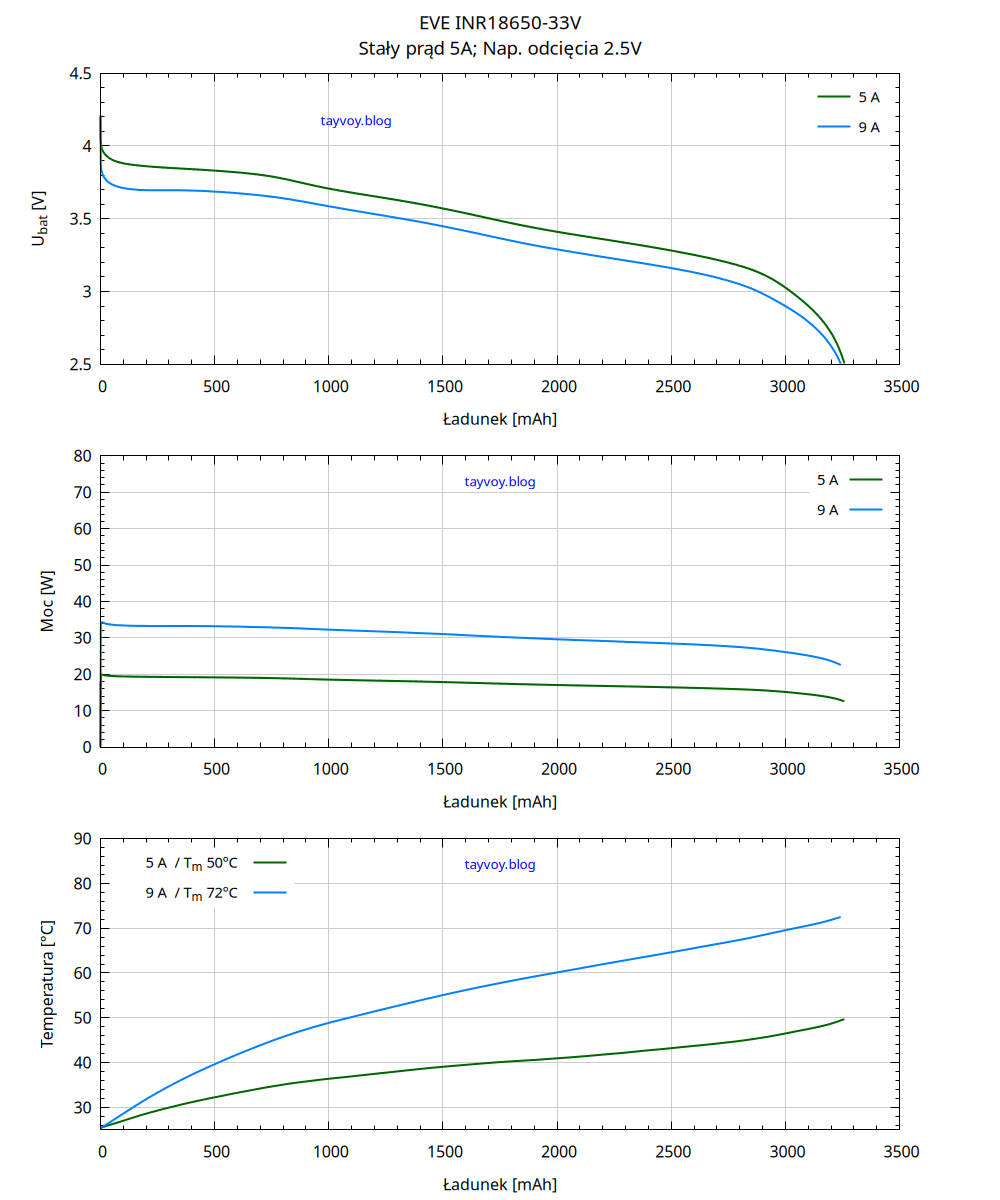

Zapis rozładowań stałym prądem – ogniwo w izolacji cieplnej

Rezystancja wewnętrzna dla prądu stałego - ~31mΩ.
Impedancja wewnętrzna dla prądu zmiennego (AC) 1kHz ~24mΩ.
Pojemność (odebrany ładunek) przy prądzie 5A - 3258mAh.
Największy ciągły prąd przy którym temperatura ogniwa nie przekroczyła 75°C - 9A.

Rezystancja wewnętrzna

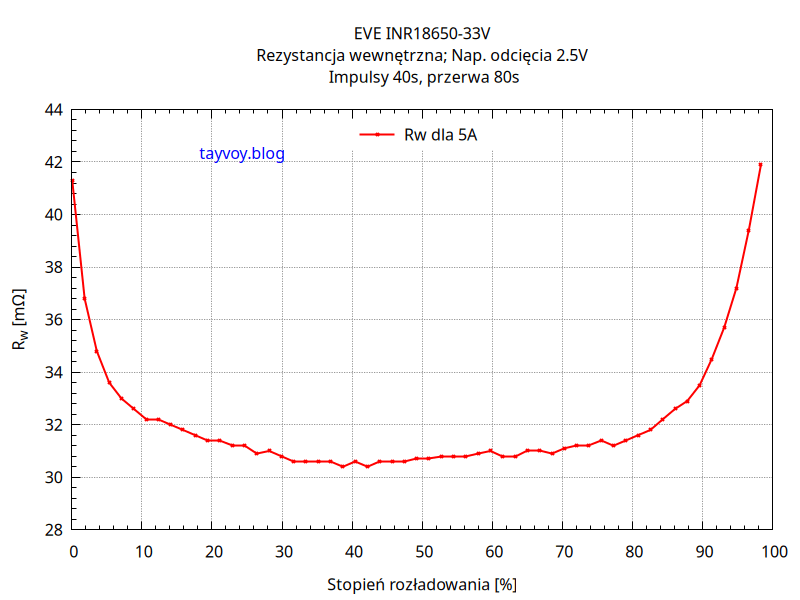

Poniżej wykresy rezystancji wewnętrznej w zależności od stopnia rozładowania ogniwa oraz od napięcia na jego biegunach, mierzona przez rozładowanie impulsami prądu o wartości 5A i czasie trwania 20s.
Przerwa między impulsami – 80s.

Poniżej wartości rezystancji wewnętrznej, gdzie:
R_wp – rezystancja wewnętrzna na początku rozładowania
R_wsr – średnia pomiarów z całego zakresu
R_wmin – średnia pomiarów z zakresu między 40% i 60% rozładowania
R_wk – rezystancja wewnętrzna rozładowanego ogniwa

Rwp[mΩ]	Rwsr[mΩ]	Rwmin[mΩ]	Rwk[mΩ]
41.3	32.2	30.7	41.9

Rozładowanie ciągłe stałą mocą

Ogniwo można rozładowywać w sposób ciągły, w obudowie zamkniętej, mocą do 25W.

Rozładowanie impulsowe stałą mocą

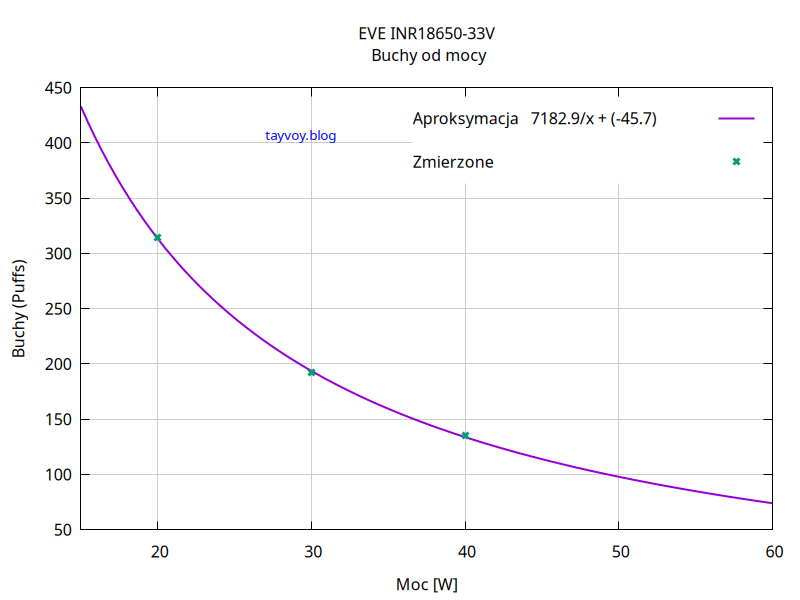

Poniżej widać że wyniki pomiaru ilości umownych buchów w zależności od odbieranej mocy układają się ładnie na hiperboli.
Jeżeli chcemy oszacować ilość umownych buchów dla mocy innej niż była użyta w pomiarach możemy skorzystać z zamieszczonego na wykresie wzoru wstawiając moc w Watach w miejsce „x”.

Tabelka niżej zawiera wartości ilości umownych buchów, odebranego ładunku (Q), Energii (E), maksymalnego prądu (Im) oraz najwyższej temperatury w trakcie rozładowania (Tm) dla poszczególnych wartości mocy.

P [W]	Puffs	Q [mAh]	E [Wh]	Im [A]	Tm [°C]
40	135	2626	9.4	13.31	45
30	192	2781	9.63	9.98	39
20	314	2931	10.49	6.65	32

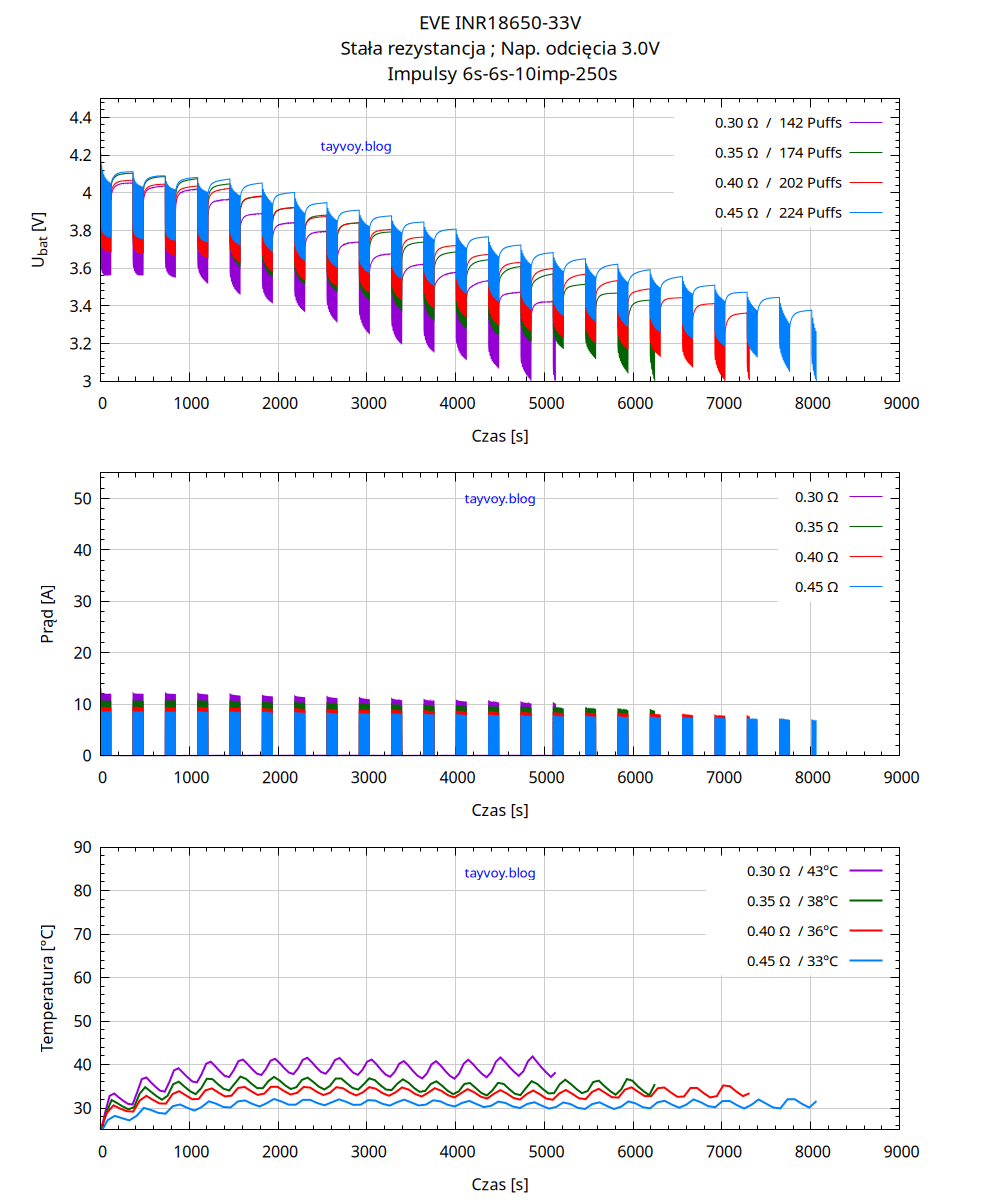

Rozładowanie impulsowe przez stałą oporność

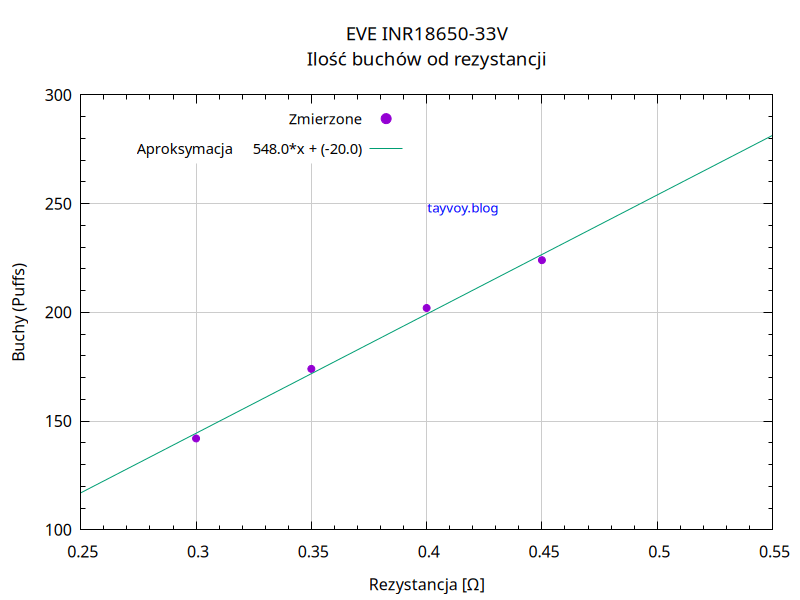

Poniżej wykres pokazujący, że zależność ilości buchów od rezystancji grzałki jest proporcjonalna.

Tabelka niżej zawiera wartości ilości buchów, odebranego ładunku (Q), Energii (E), maksymalnego prądu (Im) oraz najwyższej temperatury w trakcie rozładowania (Tm) dla poszczególnych wartości rezystancji.

R [Ω]	Puffs	Q [mAh]	E [Wh]	Im [A]	Tm
0.30	142	2696	9.10	13.06	42.7
0.35	174	2870	9.93	11.36	38.0
0.40	202	2901	9.99	9.39	36.1
0.45	226	2940	10.33	8.85	32.8
