BAK N21700CH-58E

Rozładowanie stałym prądem.
Rezystancja wewnętrzna.
Rozładowanie ciągłe ze stałą mocą.
Rozładowanie impulsowe stałą mocą.
Rozładowanie impulsowe przez stałą oporność.

Ogniwa kupione jako nowe. Waga i rozmiary zgadzają się ze specyfikacją.
Sposób testowania ogniwa jest opisany tutaj.
Link do dokumentacji BAK-N21700CH-58E.pdf.

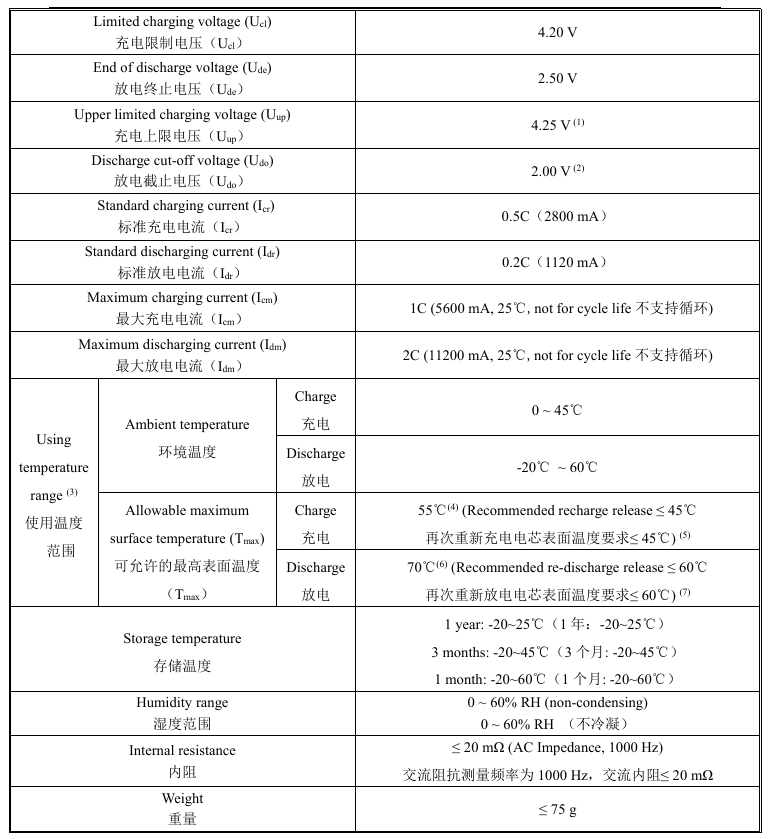

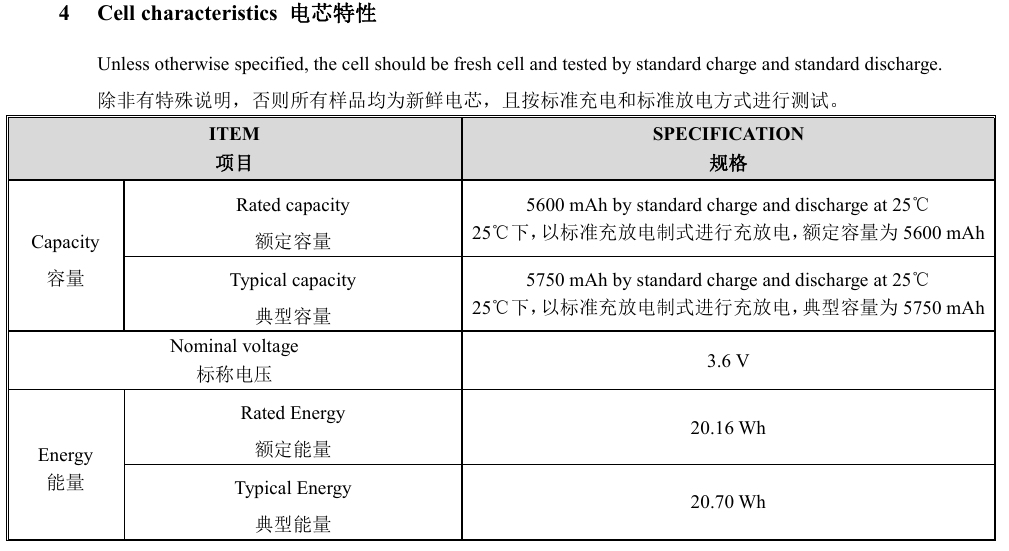

Dane z dokumentacji producenta: 

Pojemność ogniwa jest określona przez rozładowanie ogniwa prądem 1120mA, do napięcia 2.5V, w temperaturze otoczenia 25°C. Dopuszczalny ciągły prąd rozładowania to 11A. Powinien być zmniejszony jeśli pracuje ono w obudowie słabo przewodzącej ciepło lub w baterii ogniw, gdzie jest otoczone innymi grzejącymi się ogniwami.
Może być stosowane w e-p, latarkach, elektronarzędziach małej mocy, pojazdach elektrycznych i powerbankach. Dobre do zasilania urządzeń o małym poborze mocy przez dłuższy czas.

Tmax - przerywana linia pozioma na wykresach temperatury pokazuje największą dopuszczalną temperaturę powierzchni ogniwa podczas rozładowywania.
Icmax - przerywana linia pozioma na wykresach prądu pokazuje dopuszczalny prąd ciągły rozładowania ogniwa.

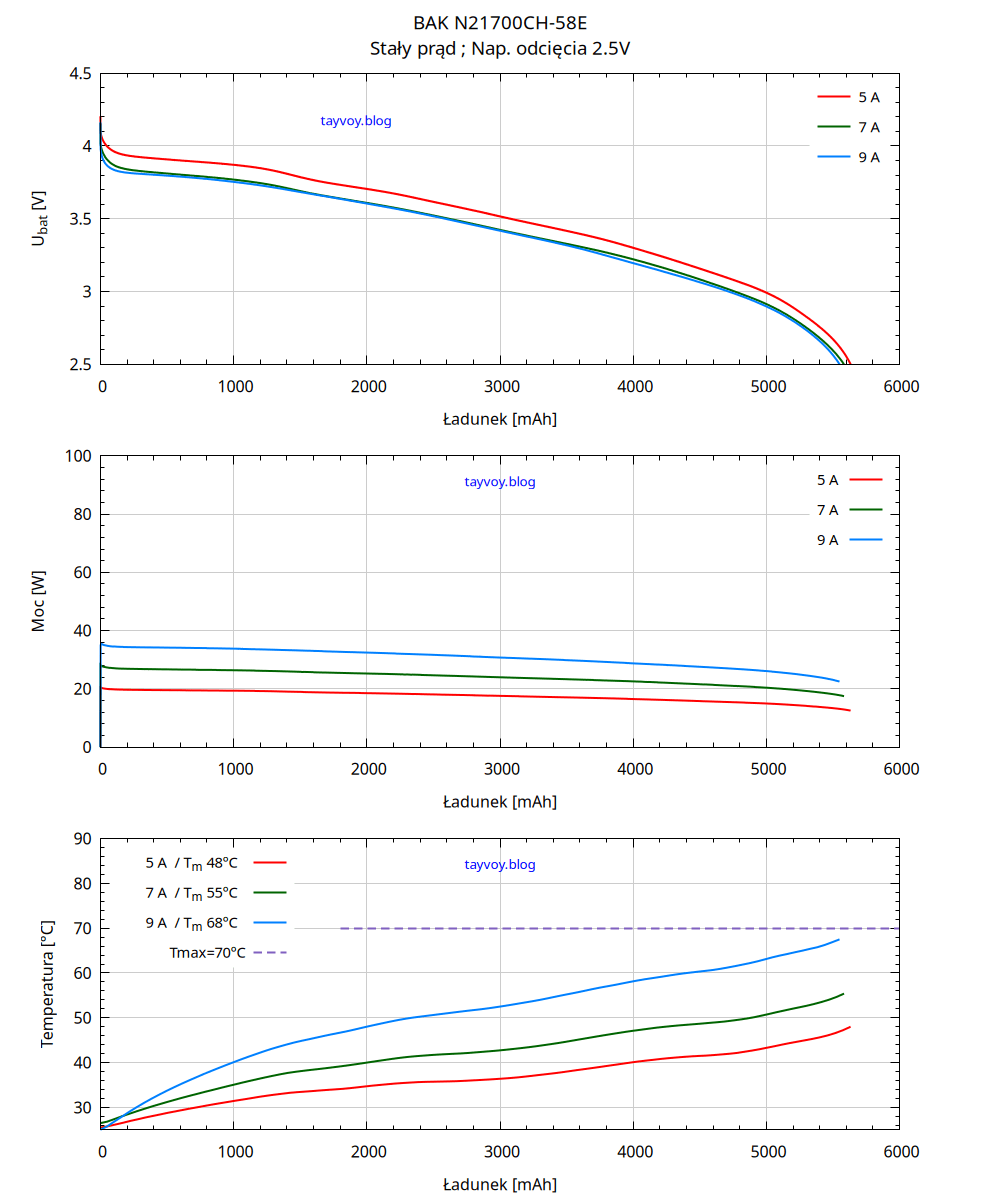

Rozładowanie stałym prądem

Rezystancja wewnętrzna dla prądu stałego  ~23mΩ.
Impedancja wewnętrzna dla prądu zmiennego (AC) 1kHz  ~15mΩ.
Pojemność (odebrany ładunek) przy prądzie 5A - 5632mAh.
Największy ciągły prąd przy którym temperatura ogniwa nie przekracza 70°C  ~9A.

Rezystancja wewnętrzna

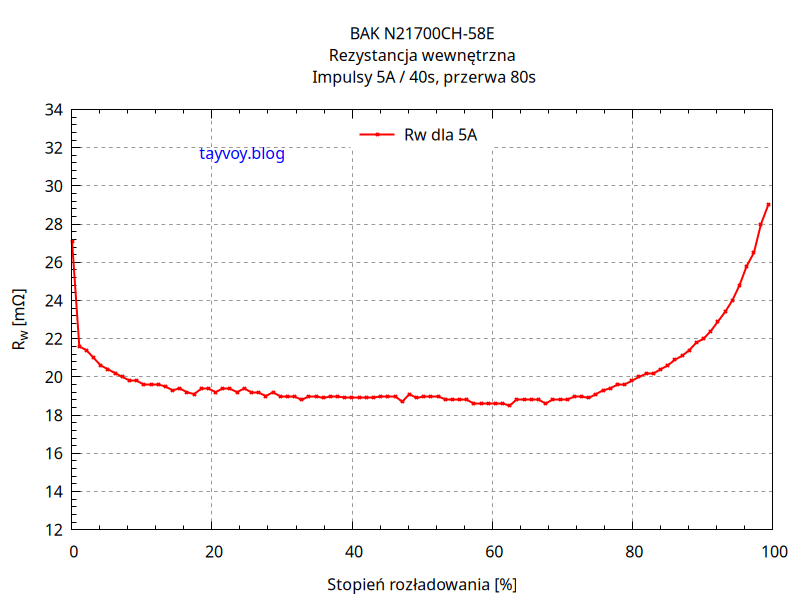

Poniżej wykresy rezystancji wewnętrznej w zależności od stopnia rozładowania ogniwa, mierzonej przez rozładowanie impulsami prądu o wartości 5A i czasie trwania 40s.
Przerwa między impulsami – 80s

Poniżej wartości rezystancji wewnętrznej, gdzie:
R_wp – rezystancja wewnętrzna na początku rozładowania
R_wsr – średnia pomiarów z całego zakresu
R_wmin – średnia pomiarów z zakresu między 40% i 60% rozładowania
R_wk – rezystancja wewnętrzna rozładowanego ogniwa

Rwp [mΩ]	Rwsr [mΩ]	Rwmin [mΩ]	Rwk [mΩ]
27.1	20.0	18.9	29.0

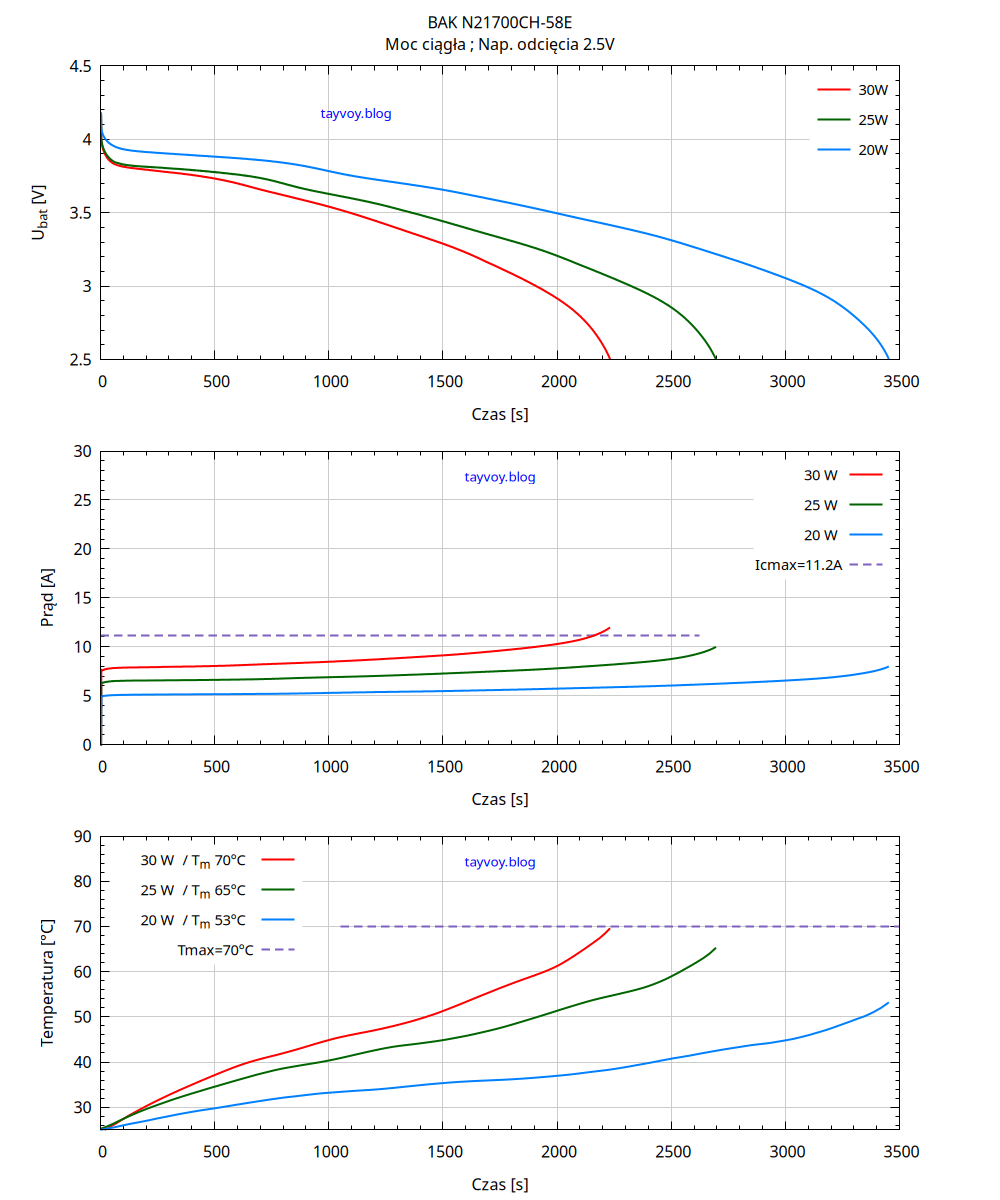

Rozładowanie ciągłe ze stałą mocą

Ogniwo można rozładowywać w sposób ciągły, w obudowie zamkniętej, mocą do około 30W.

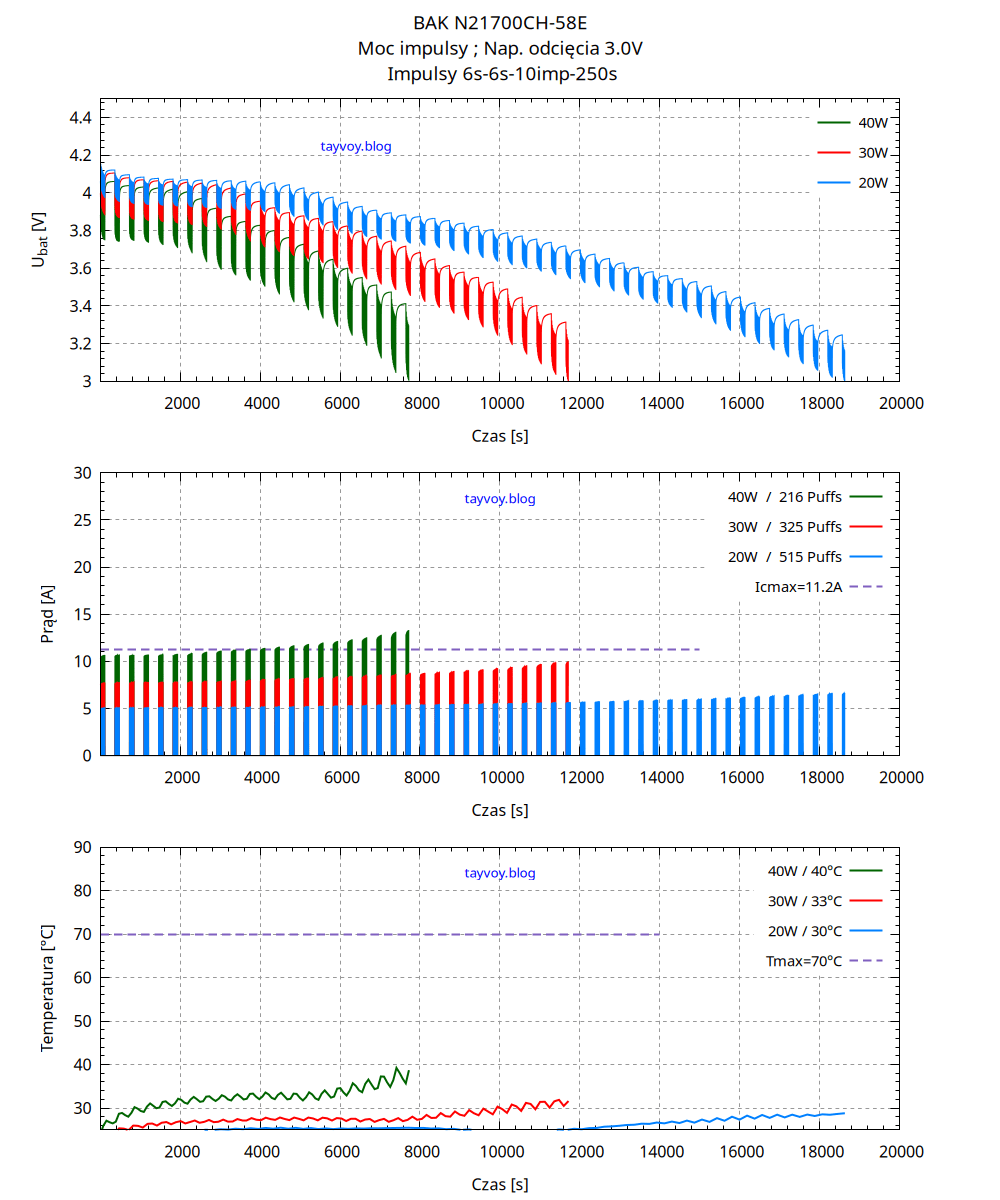

Rozładowanie impulsowe stałą mocą

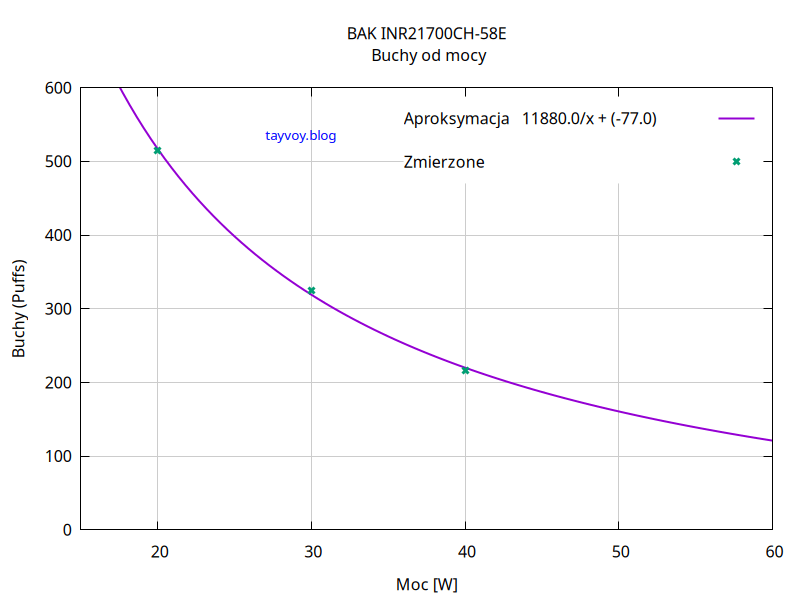

Przy mocy 40W prąd ogniwa przekraczał maksymalny prąd ciągłego rozładowania przez połowę czasu. Poniżej widać, że wyniki pomiaru ilości umownych buchów w zależności od odbieranej mocy układają się na hiperboli.
Jeżeli chcemy oszacować ilość umownych buchów dla mocy innej niż była użyta w pomiarach możemy skorzystać z zamieszczonego na wykresie wzoru wstawiając moc w Watach w miejsce „x”.

Tabelka niżej zawiera wartości ilości buchów, odebranego ładunku (Q), Energii (E), maksymalnego prądu (Im) oraz najwyższej temperatury w trakcie rozładowania (Tm) dla poszczególnych wartości mocy.

P [W]	Puffs	Q [mAh]	E [Wh]	Im [A]	Tm [°C]
40	216	4120	14.45	13.31	40
30	325	4560	16.28	9.99	33
20	515	4754	17.18	6.66	30

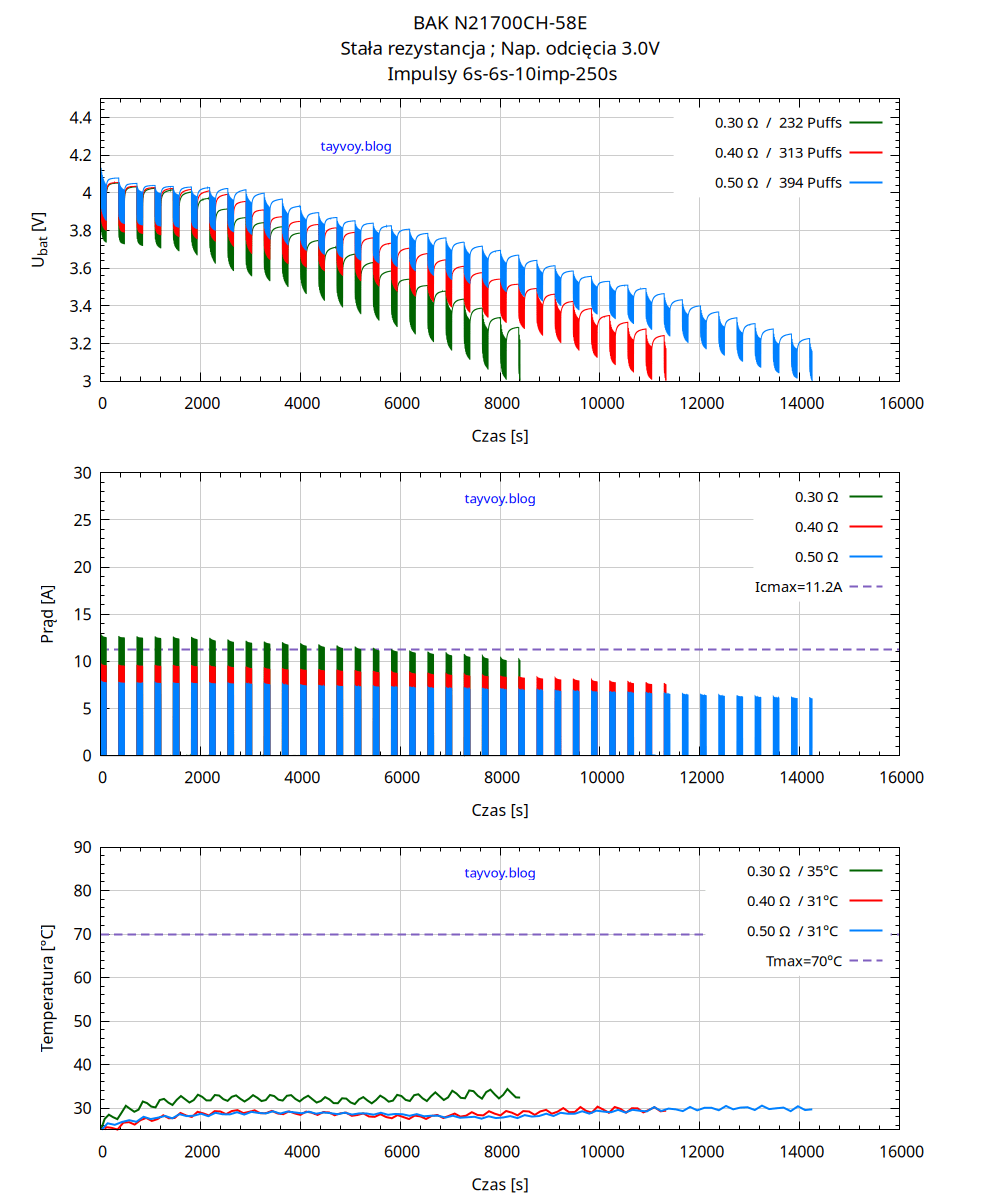

Rozładowanie impulsowe przez stałą oporność

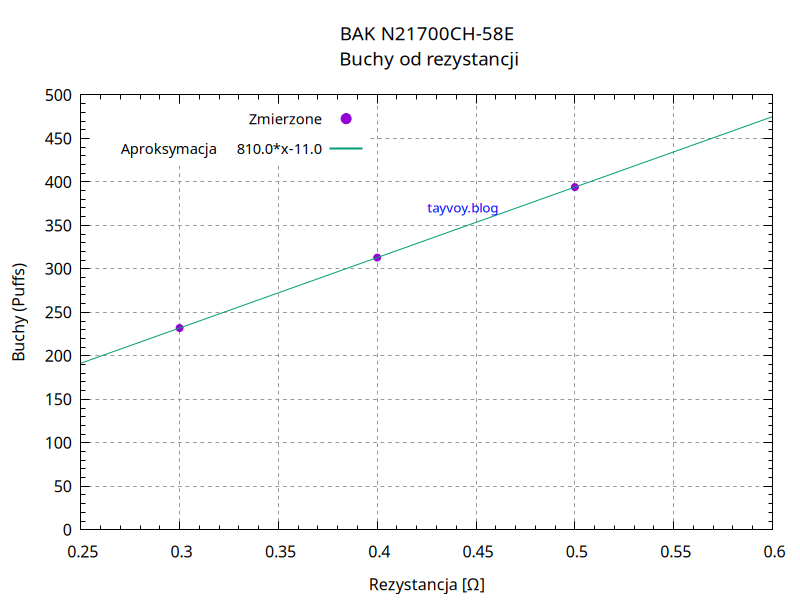

Poniżej wykres pokazujący, że zależność ilości buchów od rezystancji grzałki jest proporcjonalna.

Tabelka niżej zawiera wartości ilości buchów, odebranego ładunku (Q), Energii (E), maksymalnego prądu (Im) oraz najwyższej temperatury w trakcie rozładowania (Tm) dla poszczególnych wartości rezystancji.

R [Ω]	Puffs	Q [mAh]	E [Wh]	Im [A]	Tm
0.30	232	4490	15.65	12.98	34.7
0.40	313	4577	16.11	10.06	30.6
0.50	394	4646	16.48	8.14	30.8
