Ampace INR21700-JP50

Rozładowanie stałym prądem.
Rezystancja wewnętrzna.
Rozładowanie ciągłe ze stałą mocą.
Rozładowanie impulsowe stałą mocą.
Rozładowanie impulsowe przez stałą oporność.

Ogniwa kupione jako nowe. Waga i rozmiary zgadzają się ze specyfikacją.
Sposób testowania ogniwa jest opisany tutaj.
Link do dokumentacji Ampace INR21700-JP40.pdf.

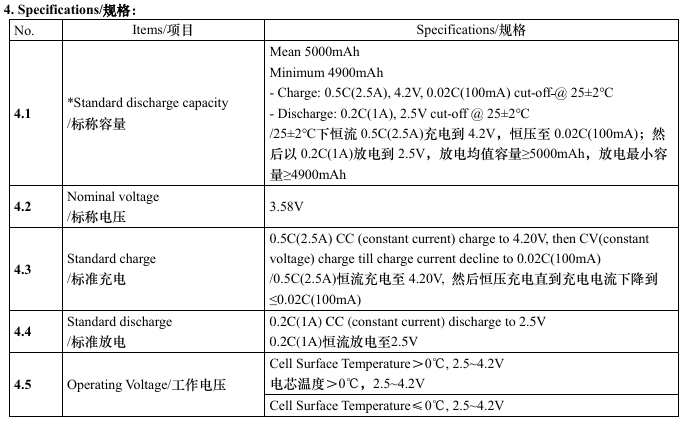

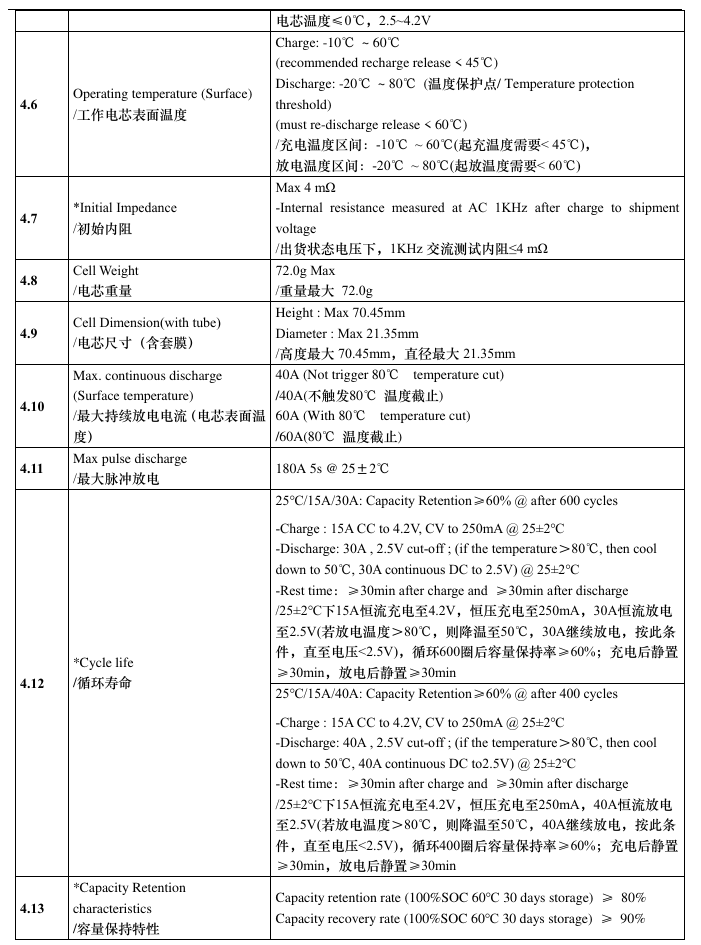

Dane z dokumentacji producenta: 

Pojemność ogniwa jest określona przez rozładowanie ogniwa prądem 1.0A, do napięcia 2,5V, w temperaturze otoczenia 25°C.

Tmax - przerywana linia pozioma na wykresach temperatury pokazuje największą dopuszczalną temperaturę powierzchni ogniwa podczas rozładowywania.
Icmax - przerywana linia pozioma na wykresach prądu pokazuje dopuszczalny prąd ciągły rozładowania ogniwa.

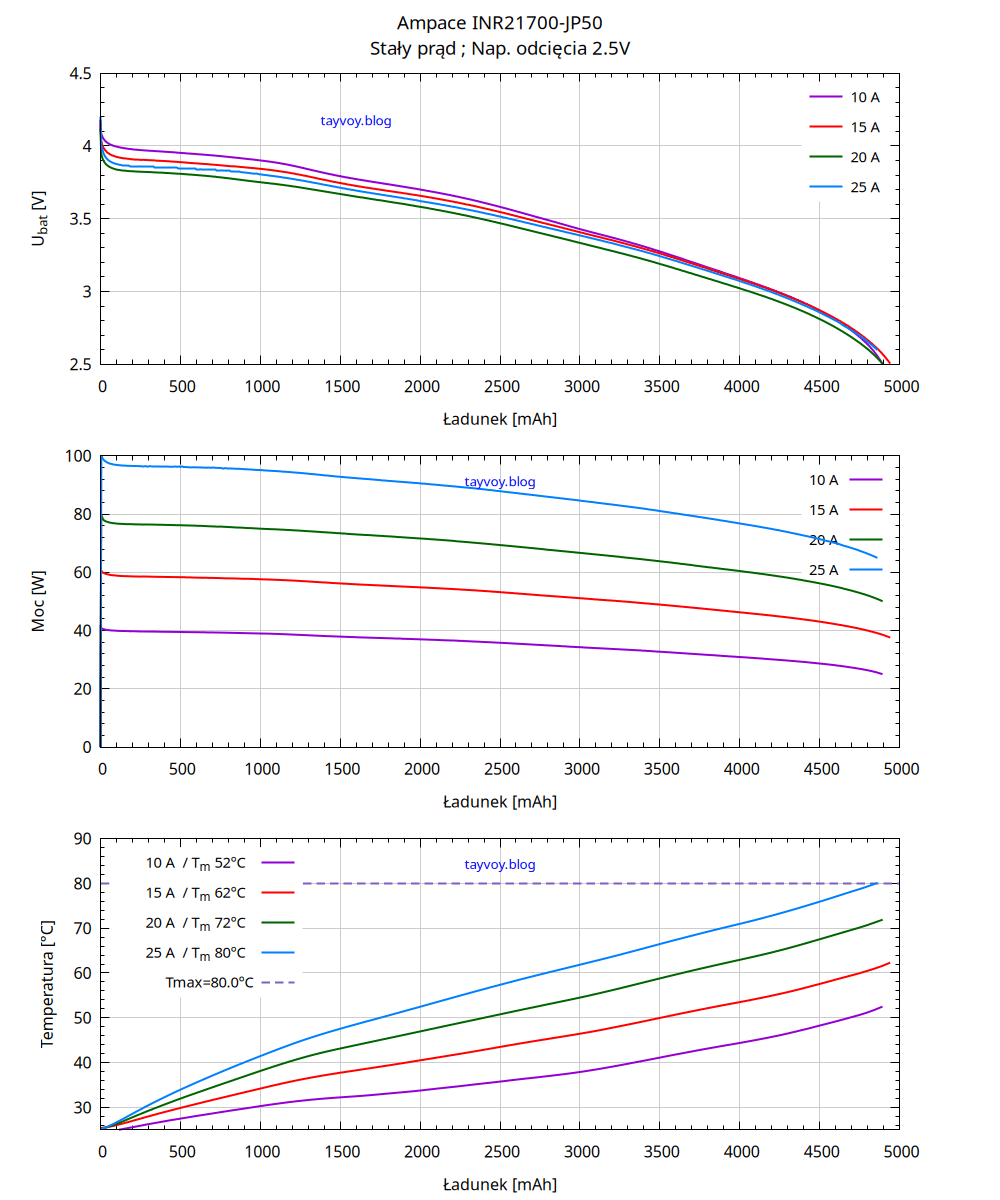

Rozładowanie stałym prądem

Rezystancja wewnętrzna dla prądu stałego - 6.2mΩ.
Impedancja wewnętrzna dla prądu zmiennego (AC) 1kHz - 2.9mΩ.
Pojemność (odebrany ładunek) przy prądzie 10A - 4893mAh.
Największy ciągły prąd przy którym temperatura ogniwa nie przekracza 75°C - 25A.

Rezystancja wewnętrzna

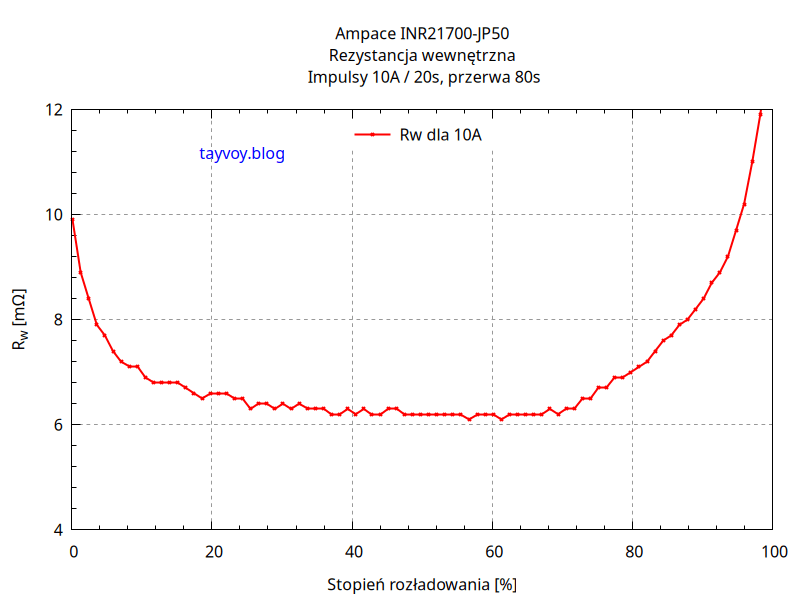

Poniżej wykresy rezystancji wewnętrznej w zależności od stopnia rozładowania ogniwa oraz od napięcia na jego biegunach, mierzona przez rozładowanie impulsami prądu o wartości 10A i czasie trwania 20s.
Przerwa między impulsami – 80s

Poniżej wartości rezystancji wewnętrznej, gdzie:
R_wp – rezystancja wewnętrzna na początku rozładowania
R_wsr – średnia pomiarów z całego zakresu
R_wmin – średnia pomiarów z zakresu między 40% i 60% rozładowania
R_wk – rezystancja wewnętrzna rozładowanego ogniwa

Rwp [mΩ]	Rwsr [mΩ]	Rwmin [mΩ]	Rwk [mΩ]
9.9	7.1	6.2	13.0

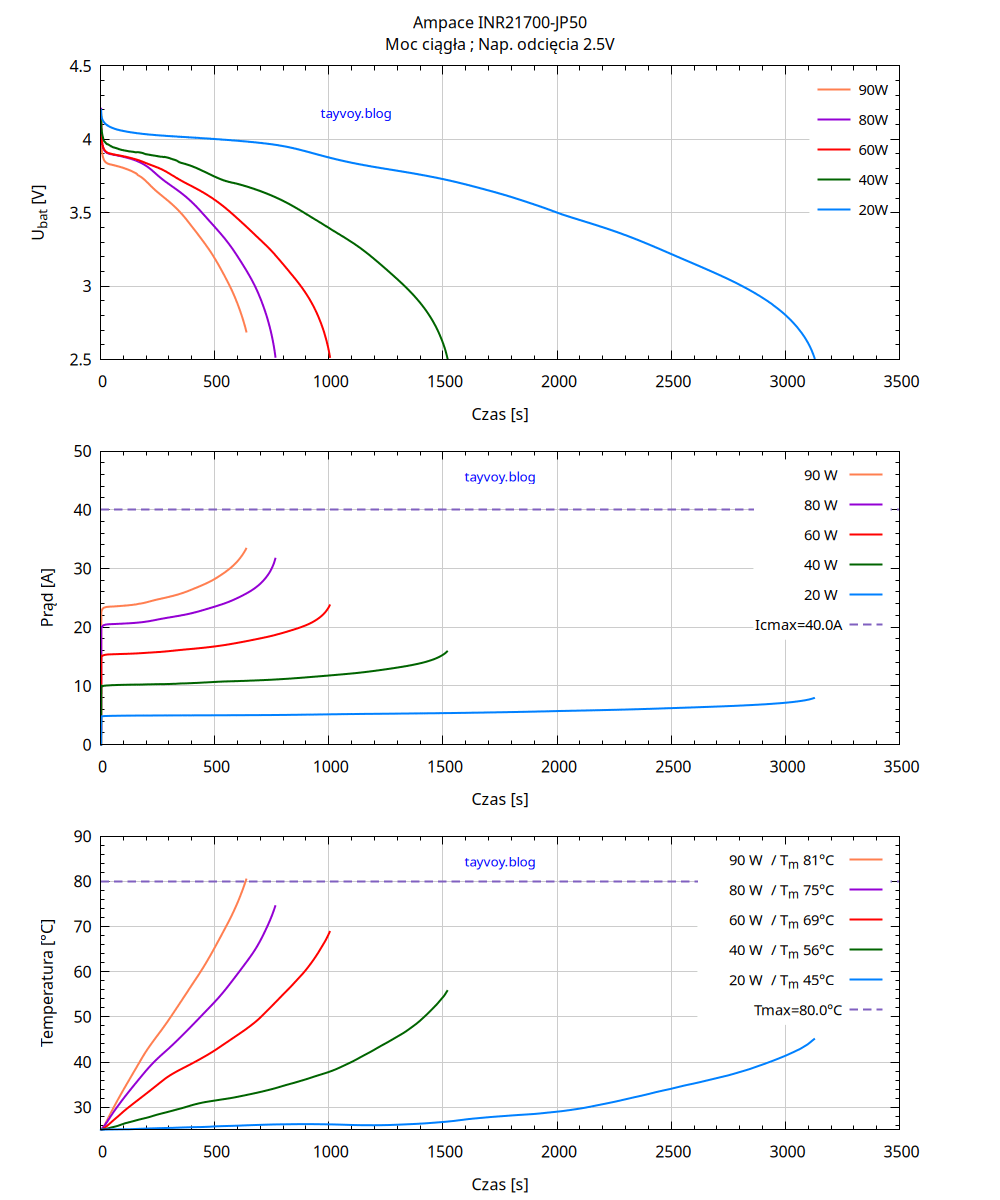

Rozładowanie ciągłe ze stałą mocą

Ogniwo można rozładowywać w sposób ciągły, w obudowie zamkniętej, mocą do około 85W.

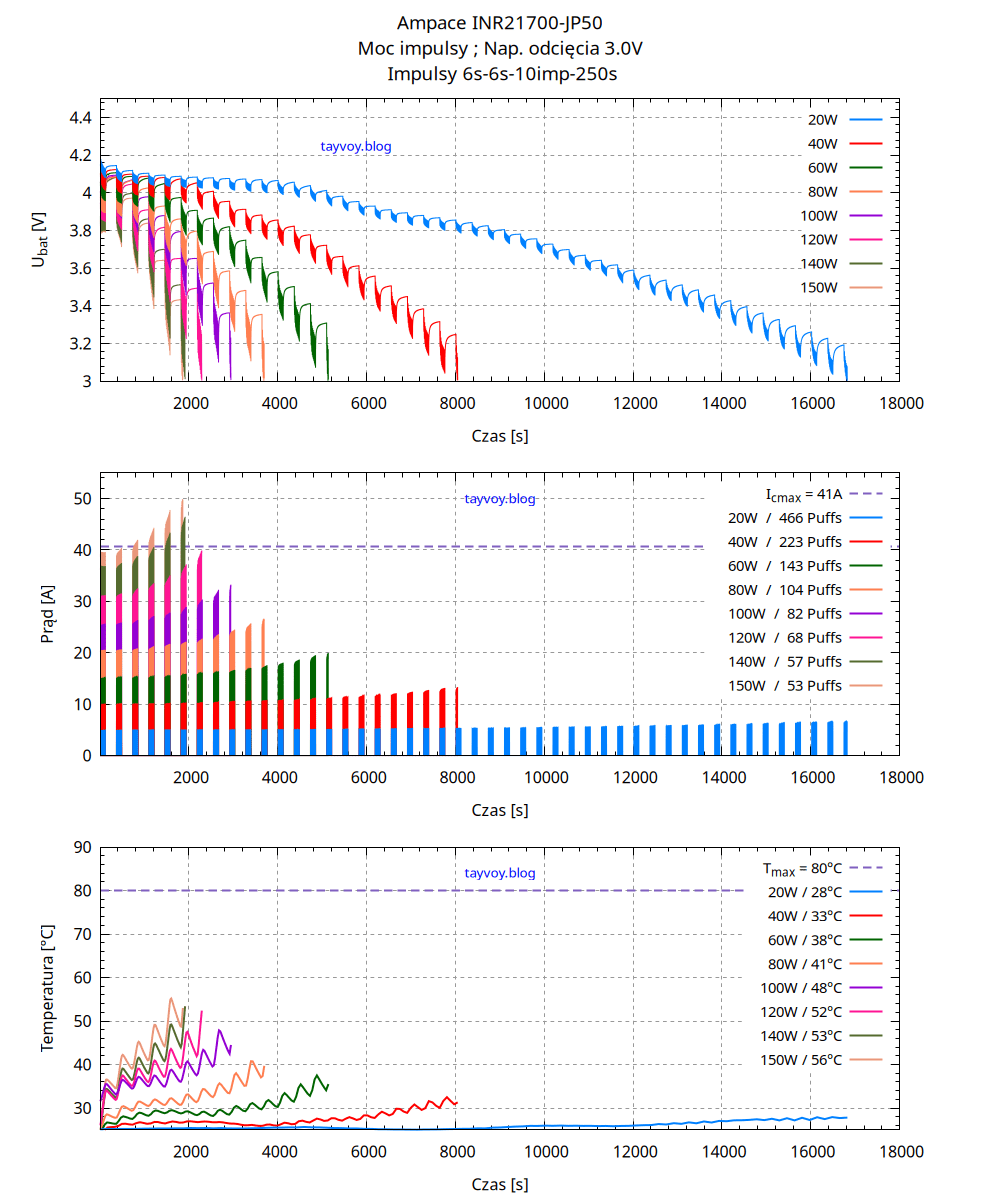

Rozładowanie impulsowe stałą mocą

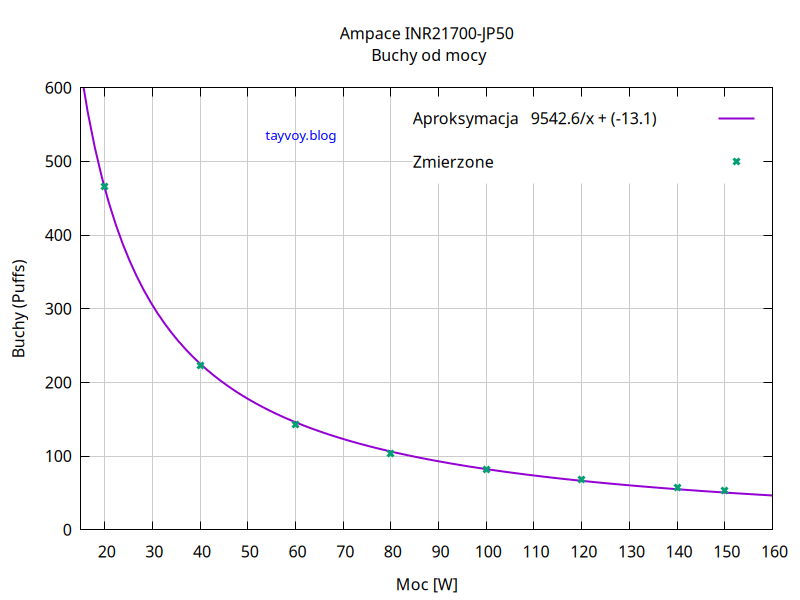

Poniżej widać, że wyniki pomiaru ilości umownych buchów w zależności od odbieranej mocy układają się ładnie na hiperboli.
Jeżeli chcemy oszacować ilość umownych buchów dla mocy innej niż była użyta w pomiarach możemy skorzystać z zamieszczonego na wykresie wzoru wstawiając moc w Watach w miejsce „x”.

Tabelka niżej zawiera wartości ilości buchów, odebranego ładunku (Q), Energii (E), maksymalnego prądu (Im) oraz najwyższej temperatury w trakcie rozładowania (Tm) dla poszczególnych wartości mocy.

P [W]	Puffs	Q [mAh]	E [Wh]	Im [A]	Tm [°C]
20	466	4223	15.56	6.66	28
40	223	4067	14.90	13.31	33
60	143	3937	14.36	19.96	38
80	104	3865	13.95	26.63	41
100	82	3811	13.80	33.24	48
120	68	3836	13.76	39.90	52
140	57	3783	13.49	46.44	53
150	53	3761	13.41	49.87	56



Rozładowanie impulsowe przez stałą oporność

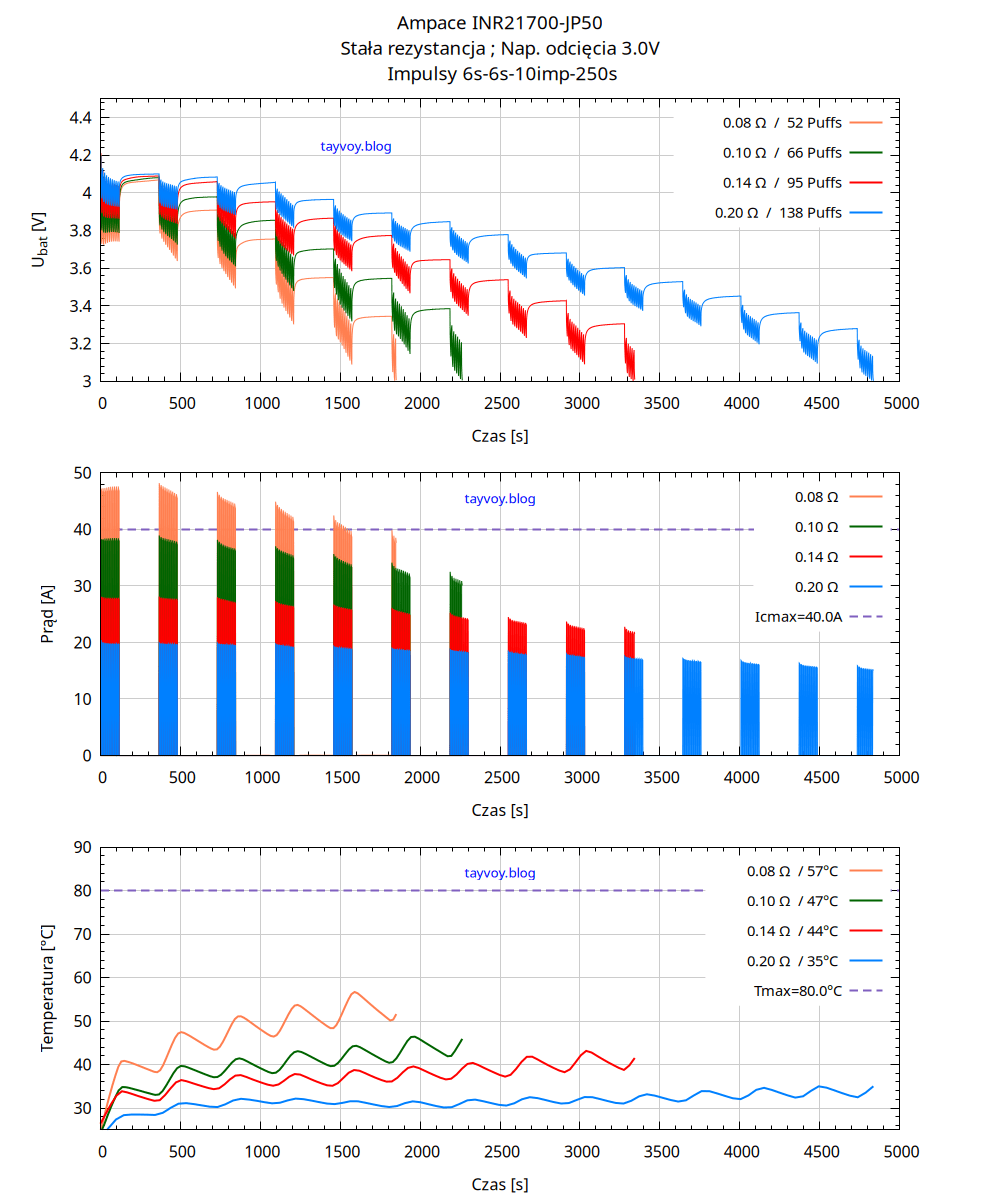

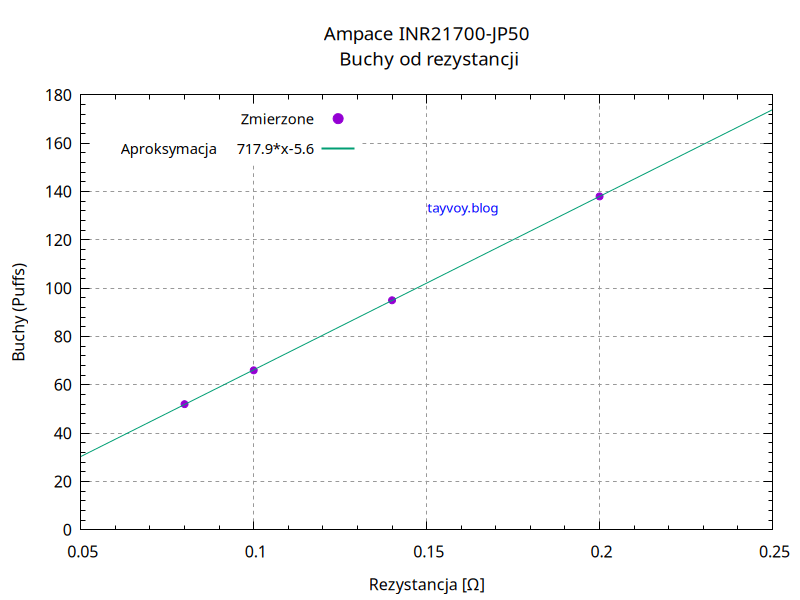

Poniżej wykres pokazujący, że zależność ilości buchów od rezystancji grzałki jest proporcjonalna.

Tabelka niżej zawiera wartości ilości buchów, odebranego ładunku (Q), Energii (E), maksymalnego prądu (Im) oraz najwyższej temperatury w trakcie rozładowania (Tm) dla poszczególnych wartości rezystancji.

R [Ω]	Puffs	Q [mAh]	E [Wh]	Im [A]	Tm [°C]
0.20	138	4160	15.04	20.38	35.2
0.14	95	4066	14.60	28.12	43.5
0.10	66	3942	14.02	38.91	46.8
0.08	52	3873	13.69	48.18	57.1
